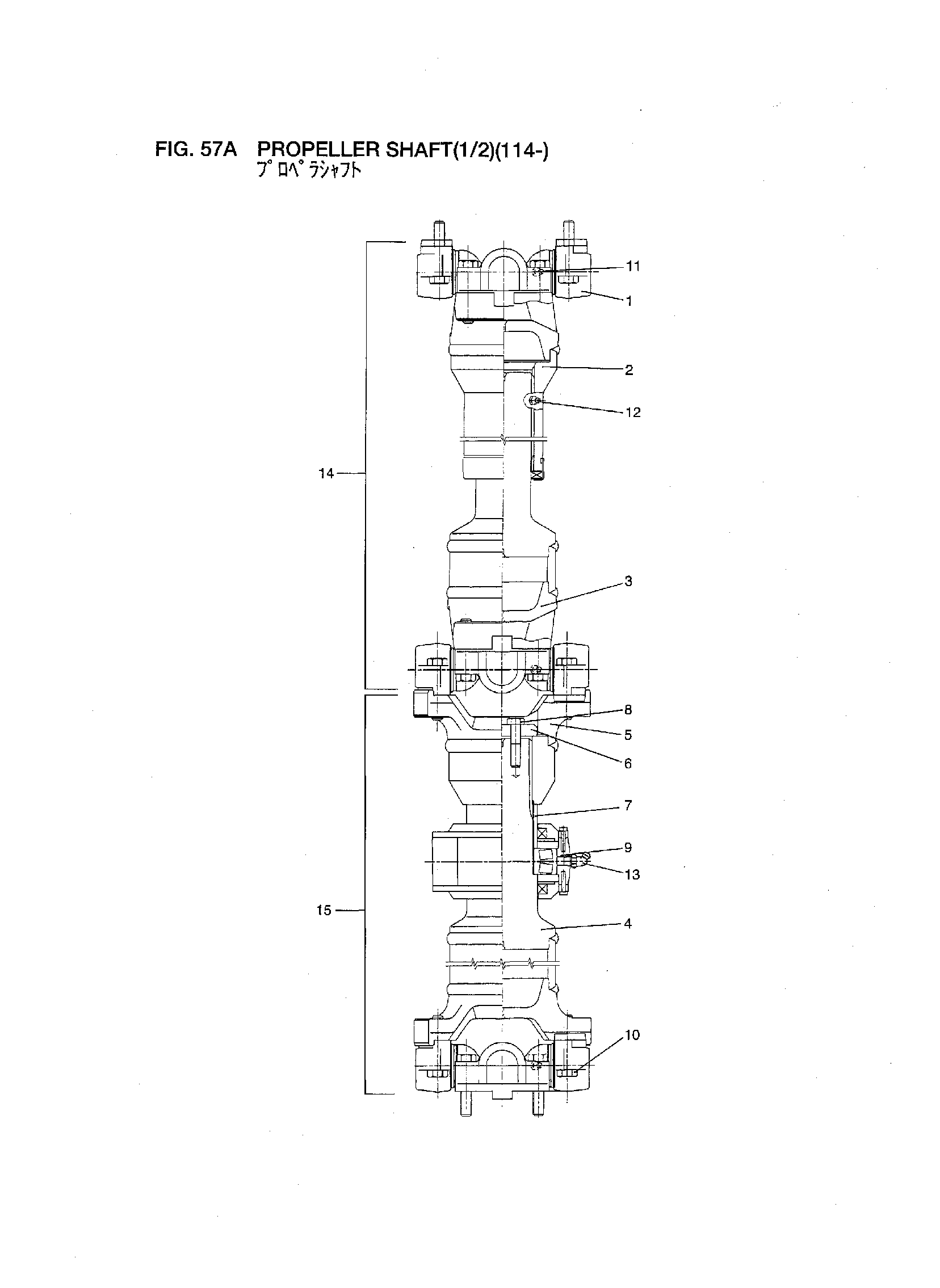

Карданный вал вал(1/2)(114-) — HITACHI LX450-7
Заводская схема «Карданный вал вал(1/2)(114-)» для HITACHI LX450-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A | 26903-30203 | Карданный вал вал в сборе | 1 |
| 1 | 26923-37111 | Соединение | 3 |
| 2 | 26923-37121 | Втулка, вилка | 1 |
| 3 | 26923-37131 | Вал, вилка | 1 |
| 4 | 26923-37141 | Вал, вилка | 1 |
| 5 | 26923-37151 | Штуцер, вилка | 1 |
| 6 | 26923-37161 | Пластина | 1 |
| 7 | 26923-37171 | Втулка | 1 |
| 8 | 01106-12055 | Болт | 2 |
| 9 | 26903-37051 | Блок, пиллов | 1 |
| 10 | 01106-14070 | Болт | 24 |
| 11 | 26563-37011 | Ниппель, смазка | 3 |
| 12 | 04901-00100 | Ниппель, смазка | 1 |
| 13 | 04901-00160 | Ниппель, смазка | 1 |
| 14 | 26923-37221 | Вал, (A) | 1 |
| 15 | 26923-37231 | Вал, (B) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX450-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
