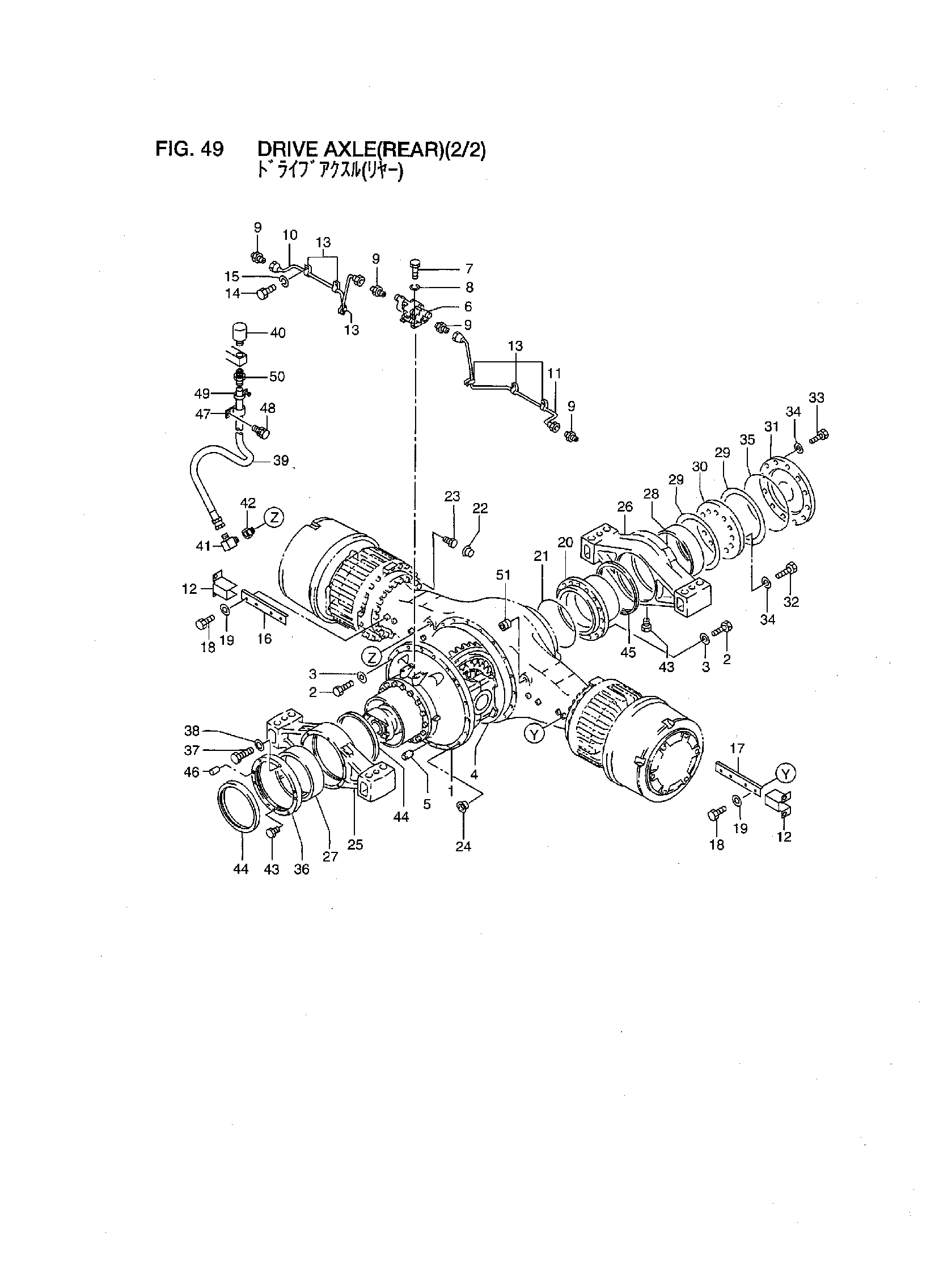

Привод мост(задний)(2/2) — HITACHI LX450-7

Заводская схема «Привод мост(задний)(2/2)» для HITACHI LX450-7. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	16923-50011	Задний дифферентаил	1
2	01106-20065	Болт	34
3	26323-02001	Шайба	34
4	16903-02691	Уплотнительное кольцо	1
5	16903-02701	Палец, кнокк	2
6	16923-02001	Слакк механизм натяжения	1
7	01116-10020	Болт	4
8	02010-00010	Шайба	4
9	26605-42591	Ниппель	4
10	16923-02051	Трубка, RH	1
11	16923-02071	Трубка, LH	1
12	16903-03021	Защитный кожух	2
13	26602-42041	Зажим	6
14	01116-10016	Болт	6
15	02010-00010	Шайба	6
16	16903-03051	Защитный кожух	1
17	16903-03051	Защитный кожух	1
18	01106-14020	Болт	4
19	02011-10014	Шайба	4
20	16903-02031	Опора, мост	1
21	03300-03400	Уплотнительное кольцо	1
22	26908-72342	Колпачок, нейлоновый	8
23	16603-02461	Пробка	2
24	16903-02811	Колпачок, нейлоновый	5
25	16903-02004	Опора, мост	1
26	16903-02013	Опора, мост	1
27	16903-03031	Втулка	2
28	16903-02603	Втулка	1
29	16903-02611	Шайба	2
30	16903-02051	Пластина	1
31	16903-02041	Крышка	1
32	01106-20060	Болт	12
33	01106-20065	Болт	12
34	16903-02641	Шайба	24
35	16903-02621	Уплотнительное кольцо	1
36	16903-02064	Фиксатор	1
37	01106-12045	Болт	6
38	16113-02581	Шайба	6
39	26923-02001	Шланг	1
40	16903-02713	Сапун, воздушный	1
41	21967-62461	Угловой штуцер	1
42	24047-92411	Втулка	1
43	24047-92101	Пробка	2
44	16903-02821	Уплотнение, пыль	2
45	16903-02831	Уплотнение, пыль	1
46	02212-10032	Палец	2
47	26602-42101	Зажим, шланг	3
48	01183-10016	Болт с шайбой	2
49	04911-00022	Зажим, шланг	1
50	26215-42611	Разъём	1
51	14813-82451	Пробка	1
