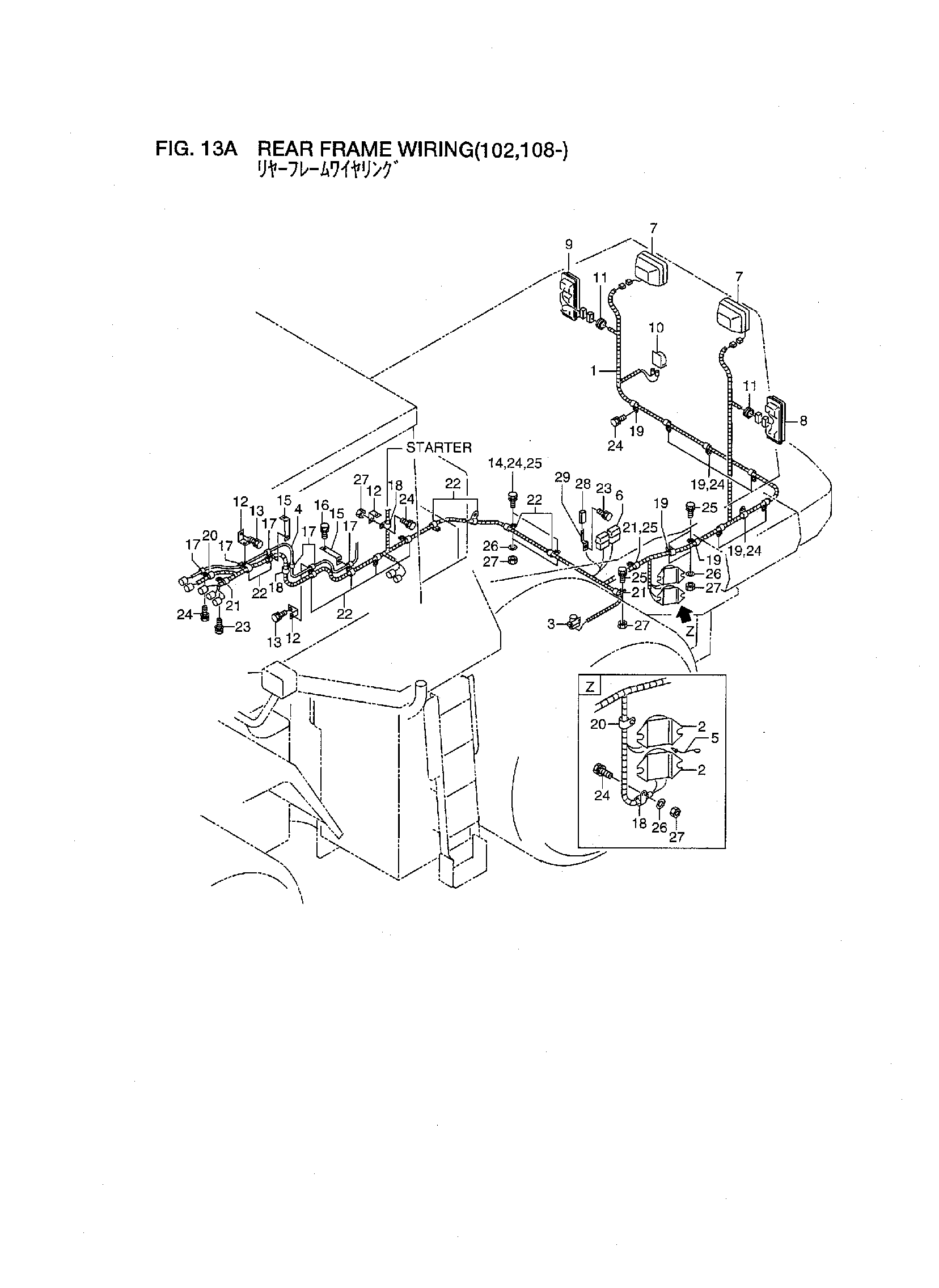

Задний рама проводка(102, 108-) — HITACHI LX450-7
Заводская схема «Задний рама проводка(102, 108-)» для HITACHI LX450-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26922-42052 | Провод жгут проводов, задний рама | 1 |
| 2 | 28592-42191 | Реле | 2 |
| 3 | 26922-42341 | Реле | 1 |
| 4 | 26922-42461 | Провод жгут проводов, управление двигателем | 1 |
| 5 | 26662-42241 | Тяга, фусибле | 1 |
| 6 | 26812-42961 | Предохранитель короб | 2 |
| 7 | 26612-42171 | Воркинг фонарь | 2 |
| 8 | 26402-42101 | Комбинированный фонарь, LH | 1 |
| 9 | 26402-42111 | Комбинированный фонарь, RH | 1 |
| 10 | 26902-42482 | Буззер, задний UP | 1 |
| 11 | 21471-24411 | Уплотнительная втулка | 2 |
| 12 | 26612-42081 | Кронштейн | 3 |
| 13 | 01183-10020 | Болт с шайбой | 2 |
| 14 | 01183-10030 | Болт с шайбой | 1 |
| 15 | 26826-72021 | Кронштейн | 2 |
| 16 | 01183-10020 | Болт с шайбой | 1 |
| 17 | 26752-42671 | Зажим | 6 |
| 18 | 26752-42621 | Зажим | 3 |
| 19 | 26752-42641 | Зажим | 9 |
| 20 | 26752-42661 | Зажим | 2 |
| 21 | 26752-42681 | Зажим | 3 |
| 22 | 26752-42691 | Зажим | 11 |
| 23 | 01183-10016 | Болт с шайбой | 2 |
| 24 | 01183-10020 | Болт с шайбой | 13 |
| 25 | 01183-10025 | Болт с шайбой | 11 |
| 26 | 02000-00010 | Шайба | 11 |
| 27 | 01401-00010 | Гайка | 13 |
| 28 | 26822-42161 | Предохранитель | 1 |
| 29 | 26922-42441 | Пластина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX450-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
