Электрооборудование(реле)(2/2) — HITACHI LX450-7

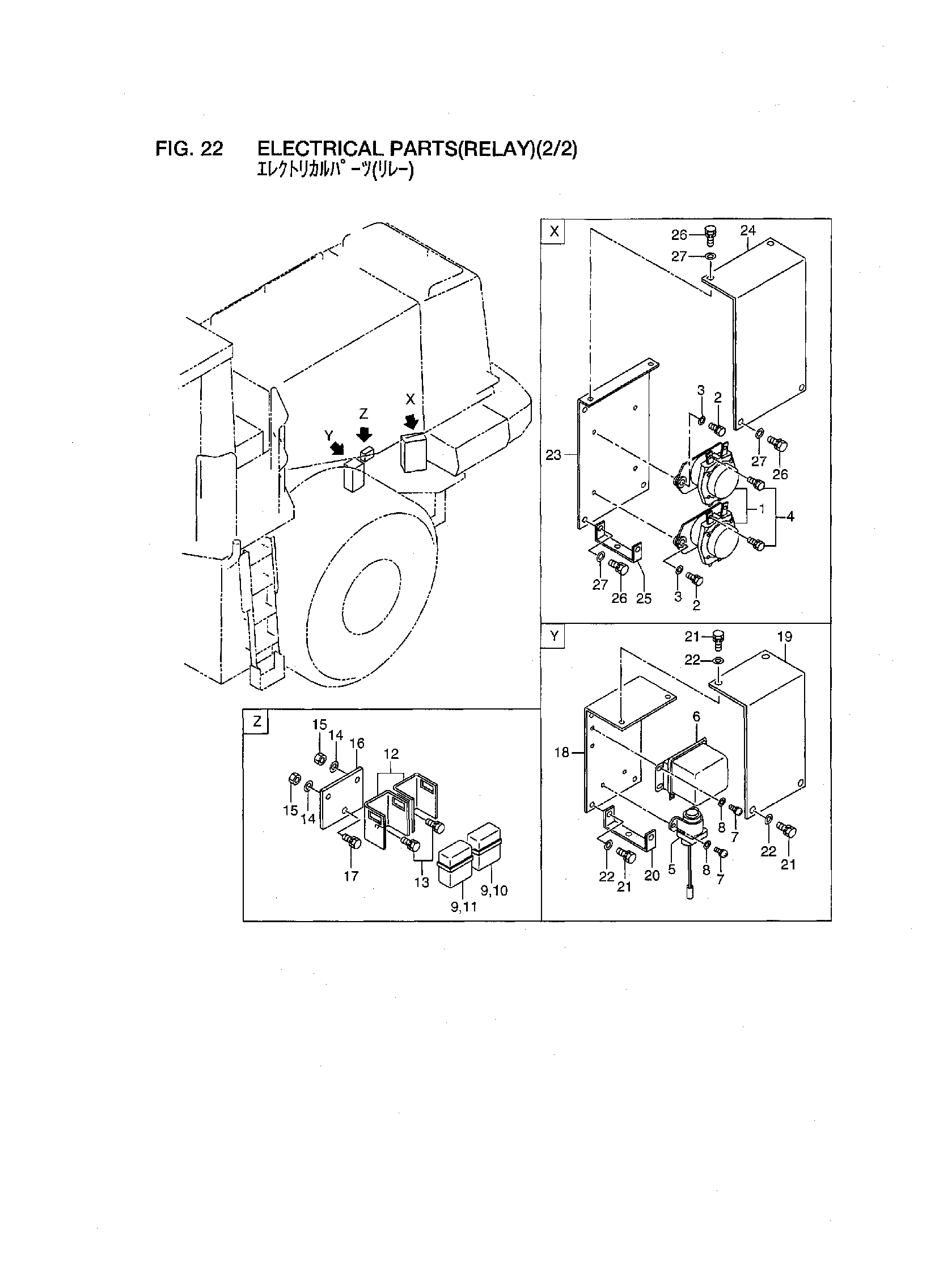

Заводская схема «Электрооборудование(реле)(2/2)» для HITACHI LX450-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 28592-42191 | Реле, силовой | 2 |
| 2 | 01183-08030 | Болт с шайбой | 4 |
| 3 | 02000-00008 | Шайба | 4 |
| 4 | 01183-08016 | Болт с шайбой | 4 |
| 5 | 26922-42251 | Реле, отопитель | 1 |
| - | 26922-42341 | Реле, отопитель | 1 |
| - | 26922-42251 | Реле, отопитель | 1 |
| - | 26922-42341 | Реле, отопитель | 1 |
| 6 | 26922-42261 | Реле, защитный | 1 |
| 7 | 01183-06016 | Болт с шайбой | 6 |
| - | 01183-08016 | Болт с шайбой | 2 |
| - | 01183-06016 | Болт с шайбой | 6 |
| - | 01183-08016 | Болт с шайбой | 2 |
| 8 | 02000-00006 | Шайба | 6 |
| - | 02000-00008 | Шайба | 2 |
| - | 02000-00006 | Шайба | 6 |
| - | 02000-00008 | Шайба | 2 |
| 9 | 26812-42961 | Короб, предохранитель | 2 |
| 10 | 26812-42871 | Предохранитель | 1 |
| 11 | 26812-42891 | Предохранитель | 1 |
| 12 | 26752-42421 | Пластина | 2 |
| 13 | 01183-10020 | Болт с шайбой | 2 |
| 14 | 02000-00010 | Шайба | 2 |
| 15 | 01401-00010 | Гайка | 2 |
| 16 | 26752-42441 | Пластина | 1 |
| 17 | 01183-10020 | Болт с шайбой | 1 |
| 18 | 26922-42211 | Кронштейн | 1 |
| - | 26922-42401 | Кронштейн | 1 |
| - | 26922-42211 | Кронштейн | 1 |
| - | 26922-42401 | Кронштейн | 1 |
| 19 | 26922-42221 | Крышка | 1 |
| - | 26922-42411 | Крышка | 1 |
| - | 26922-42221 | Крышка | 1 |
| - | 26922-42411 | Крышка | 1 |
| 20 | 26922-42301 | Кронштейн | 2 |
| 21 | 01183-10020 | Болт с шайбой | 8 |
| 22 | 02000-00010 | Шайба | 8 |
| 23 | 26922-42231 | Кронштейн | 1 |
| - | 26922-42232 | Кронштейн | 1 |
| - | 26922-42231 | Кронштейн | 1 |
| - | 26922-42232 | Кронштейн | 1 |
| 24 | 26922-42241 | Крышка | 1 |
| 25 | 26922-42301 | Кронштейн | 2 |
| 26 | 01183-10020 | Болт с шайбой | 8 |
| 27 | 02000-00010 | Шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX450-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
