05-11: Управление — HITACHI LX40-7

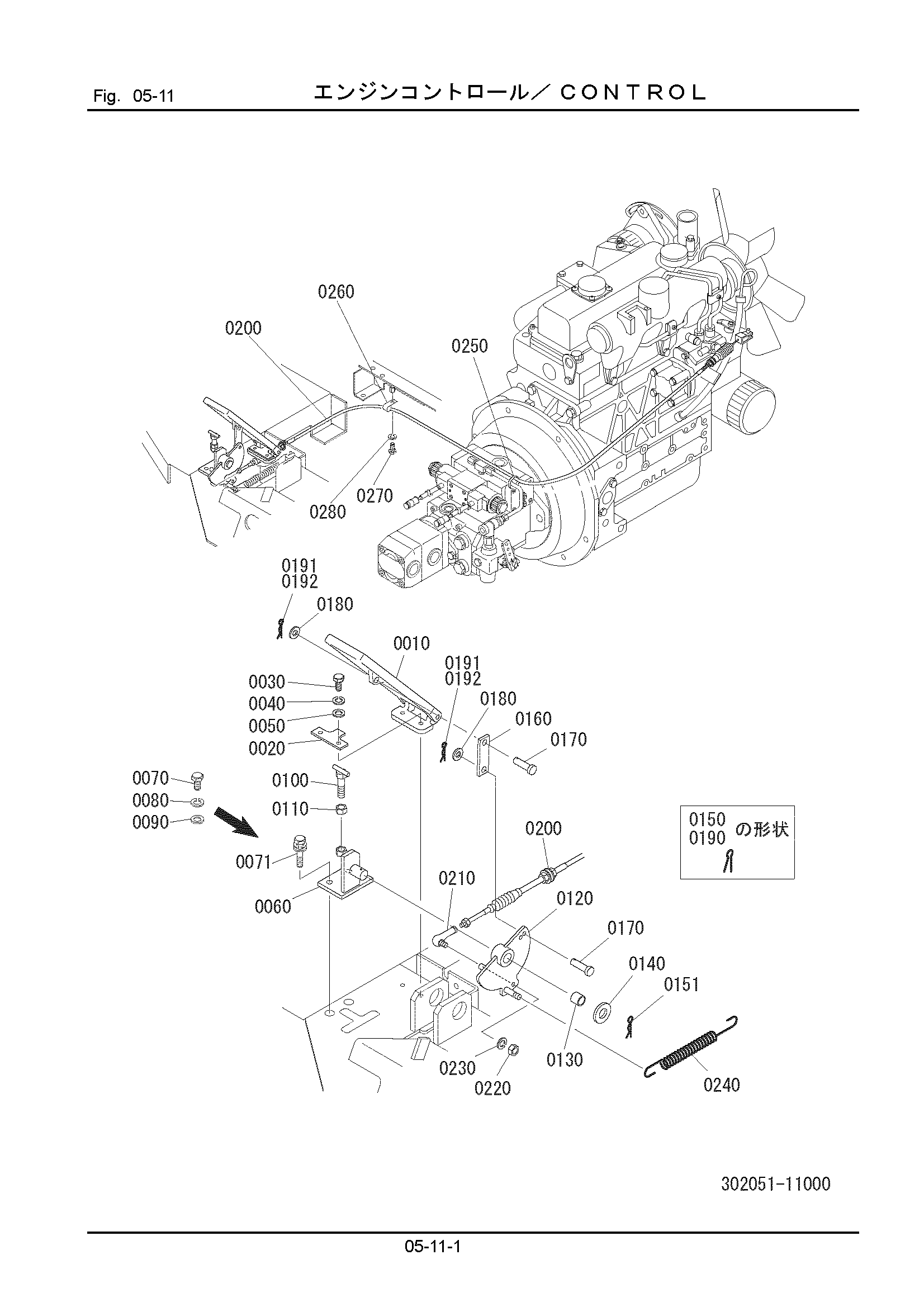

Заводская схема «05-11: Управление» для HITACHI LX40-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0010 | 337051-11150 | Педаль | 1 |
| 0020 | 337051-11160 | Пластина | 1 |
| 0030 | 100112-06020 | Болт | 2 |
| 0040 | 108002-06015 | W/S | 2 |
| 0050 | 108202-06016 | Шайба | 2 |
| 0060 | 301056-11110 | Кронштейн | 1 |
| 0070 | 100112-10025 | Болт | 2 |
| 0071 | 102212-10025 | Болт, с шайбой | 2 |
| 0080 | 108002-10025 | W/S | 2 |
| 0090 | 108202-10020 | Шайба | 2 |
| 0100 | 337051-11180 | Болт | 1 |
| 0110 | 104512-10080 | Гайка | 1 |
| 0120 | 301056-11120 | Тяга | 1 |
| 0130 | 352281-11230 | Втулка | 1 |
| 0140 | 108202-14025 | Шайба | 1 |
| 0150 | 109002-30032 | Палец, разрезной | 1 |
| 0151 | 301056-11140 | Палец, стопорный | 1 |
| 0160 | 301055-11130 | Пластина | 1 |
| 0170 | 111202-06016 | Палец, вилка | 2 |
| 0180 | 108202-06016 | Шайба | 2 |
| 0190 | 109002-16016 | Палец, разрезной | 2 |
| 0191 | 301436-11210 | Палец, стопорный | 2 |
| 0192 | 301056-11150 | Палец, стопорный | 2 |
| 0200 | 302051-11110 | Трос AS | 1 |
| 0210 | 311051-11120 | Концевой, шток | 1 |
| 0220 | 103312-06050 | Гайка | 2 |
| 0230 | 108002-06015 | W/S | 1 |
| 0240 | 323431-11190 | Пружина | 1 |
| 0220 | 103312-06050 | Гайка | 2 |
| 0230 | 108002-06015 | W/S | 1 |
| 0240 | 323431-11190 | Пружина | 1 |
| 0250 | 130410-05000 | Хомут, трос | 1 |
| 0260 | 550051-11210 | Зажим | 1 |
| 0270 | 100112-10020 | Болт | 1 |
| 0280 | 108002-10025 | W/S | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX40-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
