81-10: Ковш группа — HITACHI LX40-7

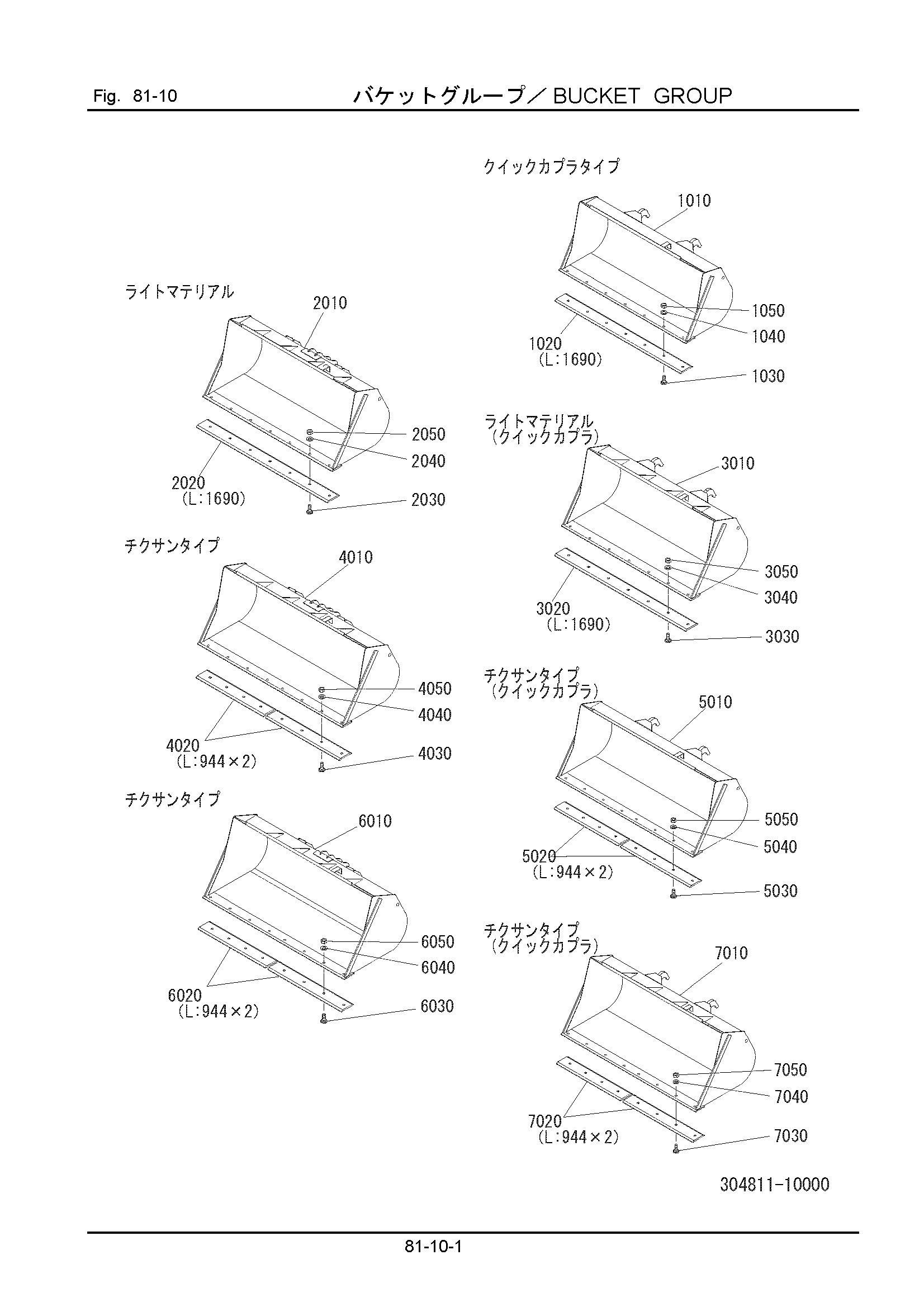

Заводская схема «81-10: Ковш группа» для HITACHI LX40-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1010 | 304811-22100 | Ковш 0.6m3 | 1 |
| 1020 | 303811-91110 | Кромка | 1 |
| 1030 | 321811-91120 | Болт | 7 |
| 1040 | 550811-11440 | Шайба | 7 |
| 1050 | 103312-16130 | Гайка | 7 |
| 2010 | 303811-31100 | Ковш 0.7m3 | 1 |
| 2020 | 303811-91110 | Кромка | 1 |
| 2030 | 321811-91120 | Болт | 7 |
| 2040 | 550811-11440 | Шайба | 7 |
| 2050 | 103312-16130 | Гайка | 7 |
| 3010 | 303811-32100 | Ковш 0.7m3 | 1 |
| 3020 | 303811-91110 | Кромка | 1 |
| 3030 | 321811-91120 | Болт | 7 |
| 3040 | 550811-11440 | Шайба | 7 |
| 3050 | 103312-16130 | Гайка | 7 |
| 4010 | 303811-24100 | Ковш 0.8m3 | 1 |
| 4020 | 303811-91120 | Кромка | 2 |
| 4030 | 321811-91120 | Болт | 8 |
| 4040 | 550811-11440 | Шайба | 8 |
| 4050 | 103312-16130 | Гайка | 8 |
| 5010 | 303812-44100 | Ковш 0.8m3 | 1 |
| 5020 | 303811-91120 | Кромка | 2 |
| 5030 | 321811-91120 | Болт | 8 |
| 5040 | 550811-11440 | Шайба | 8 |
| 5050 | 103312-16130 | Гайка | 8 |
| 6010 | 304811-24100 | Ковш 0.9m3 | 1 |
| 6020 | 303811-91120 | Кромка | 2 |
| 6030 | 321811-91120 | Болт | 8 |
| 6040 | 550811-11440 | Шайба | 8 |
| 6050 | 103312-16130 | Гайка | 8 |
| 7010 | 304813-44100 | Ковш 0.9m3 | 1 |
| 7020 | 303811-91120 | Кромка | 2 |
| 7030 | 321811-91120 | Болт | 8 |
| 7040 | 550811-11440 | Шайба | 8 |
| 7050 | 103312-16130 | Гайка | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX40-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
