46-00: Трубопроводы — HITACHI LX40-7

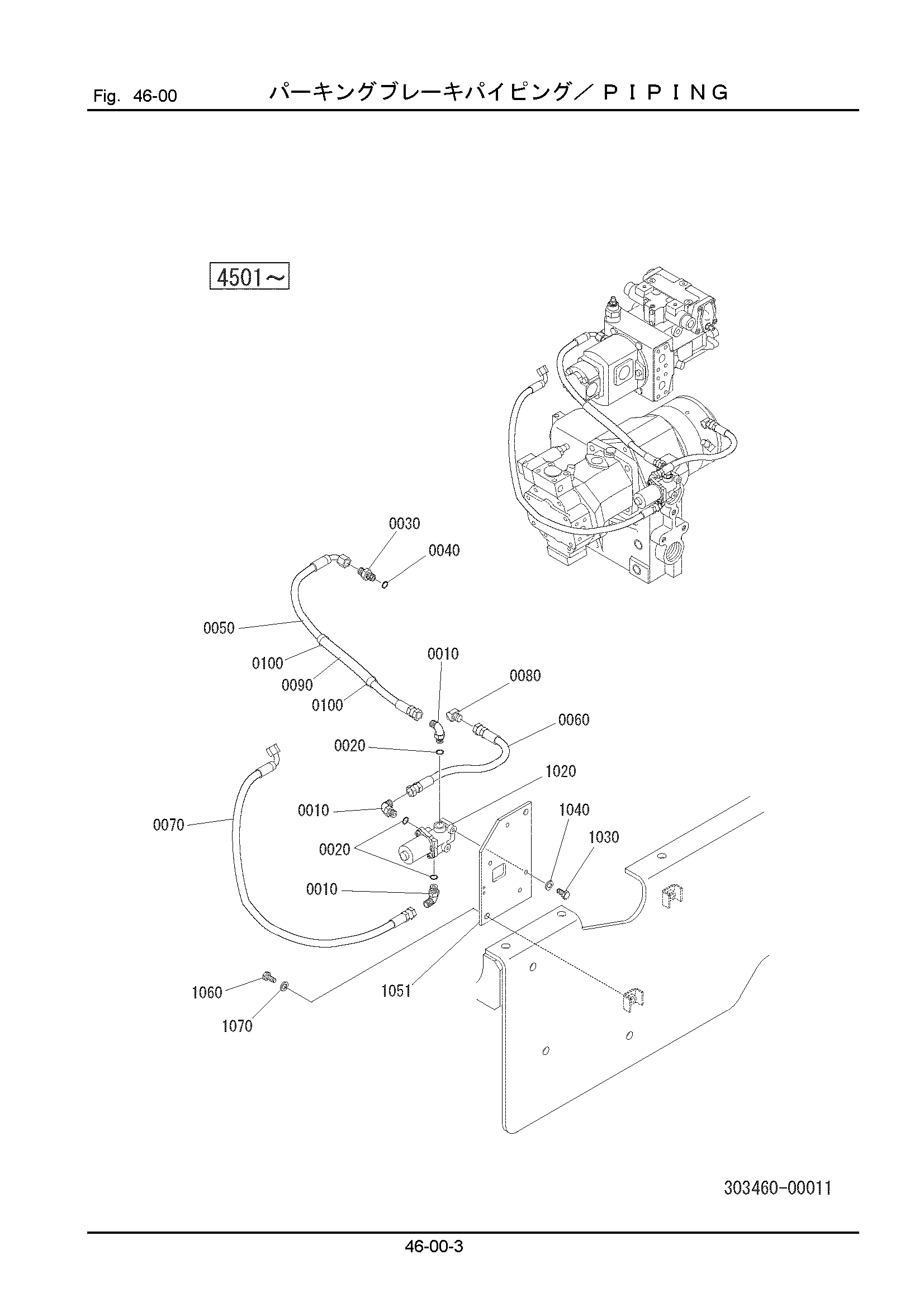

Заводская схема «46-00: Трубопроводы» для HITACHI LX40-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0010 | 308271-11510 | Угловой штуцер | 3 |
| 0020 | 120011-01100 | Уплотнительное кольцо | 3 |
| 0030 | 301466-11110 | Коннектер | 1 |
| 0040 | 120011-01100 | Уплотнительное кольцо | 1 |
| 0050 | 128560-06050 | Шланг | 1 |
| 0060 | 125260-06034 | Шланг | 1 |
| 0070 | 128560-06065 | Шланг | 1 |
| 0080 | 123305-02020 | Угловой штуцер | 1 |
| 0090 | 121120-12250 | Шланг, винйл | 1 |
| 0100 | 130410-02000 | Хомут, трос | 2 |
| 1020 | 301466-13000 | Электромагнитный клапан AS | 1 |
| 1030 | 100112-06014 | Болт | 2 |
| 1040 | 108002-06015 | W/S | 2 |
| 1051 | 302461-00110 | Пластина | 1 |
| 1060 | 100112-10025 | Болт | 2 |
| 1070 | 108002-10025 | W/S | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX40-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
