04-12: Радиатор AS — HITACHI LX40-7

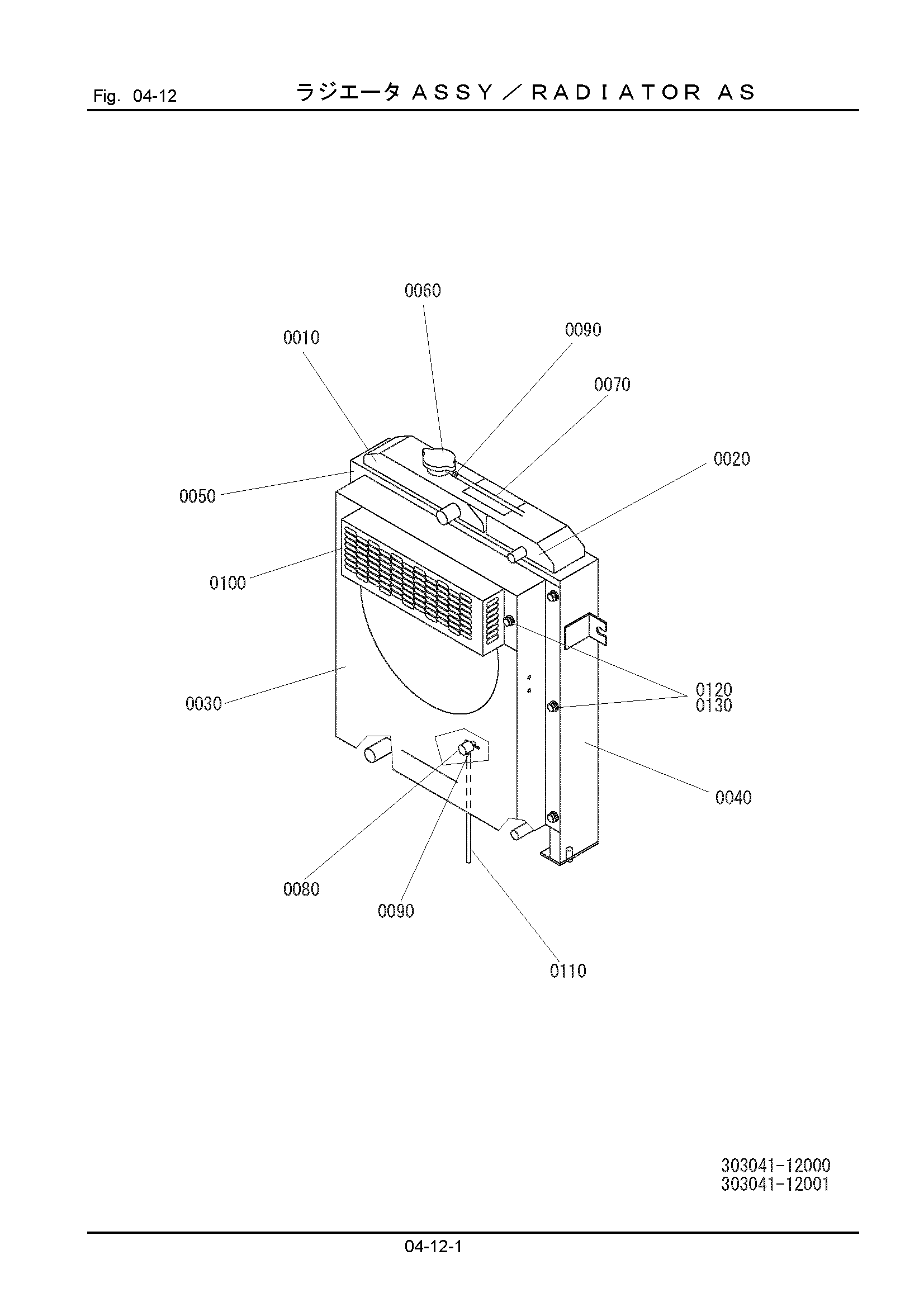

Заводская схема «04-12: Радиатор AS» для HITACHI LX40-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 303041-12000 | Радиатор AS | 1 | |
| 303041-12001 | Радиатор AS | 1 | |
| 0030 | 303041-12131 | Воздуховод | 1 |
| 0040 | 303041-12140 | Кронштейн | 1 |
| 0050 | 303041-12150 | Кронштейн | 1 |
| 0060 | 322041-12161 | Колпачок | 1 |
| 0070 | 302041-12130 | Шланг | 1 |
| 0080 | 301041-12220 | Кокк, дренажный | 1 |
| 0090 | 301041-12230 | Хомут | 2 |
| 0100 | 301046-12170 | Защита, вентилятор | 1 |
| 0110 | 301041-12210 | Шланг | 1 |
| 0120 | 100312-08020 | Болт | 12 |
| 0130 | 108002-08020 | W/S | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX40-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
