934-13: Дверь — HITACHI LX40-7

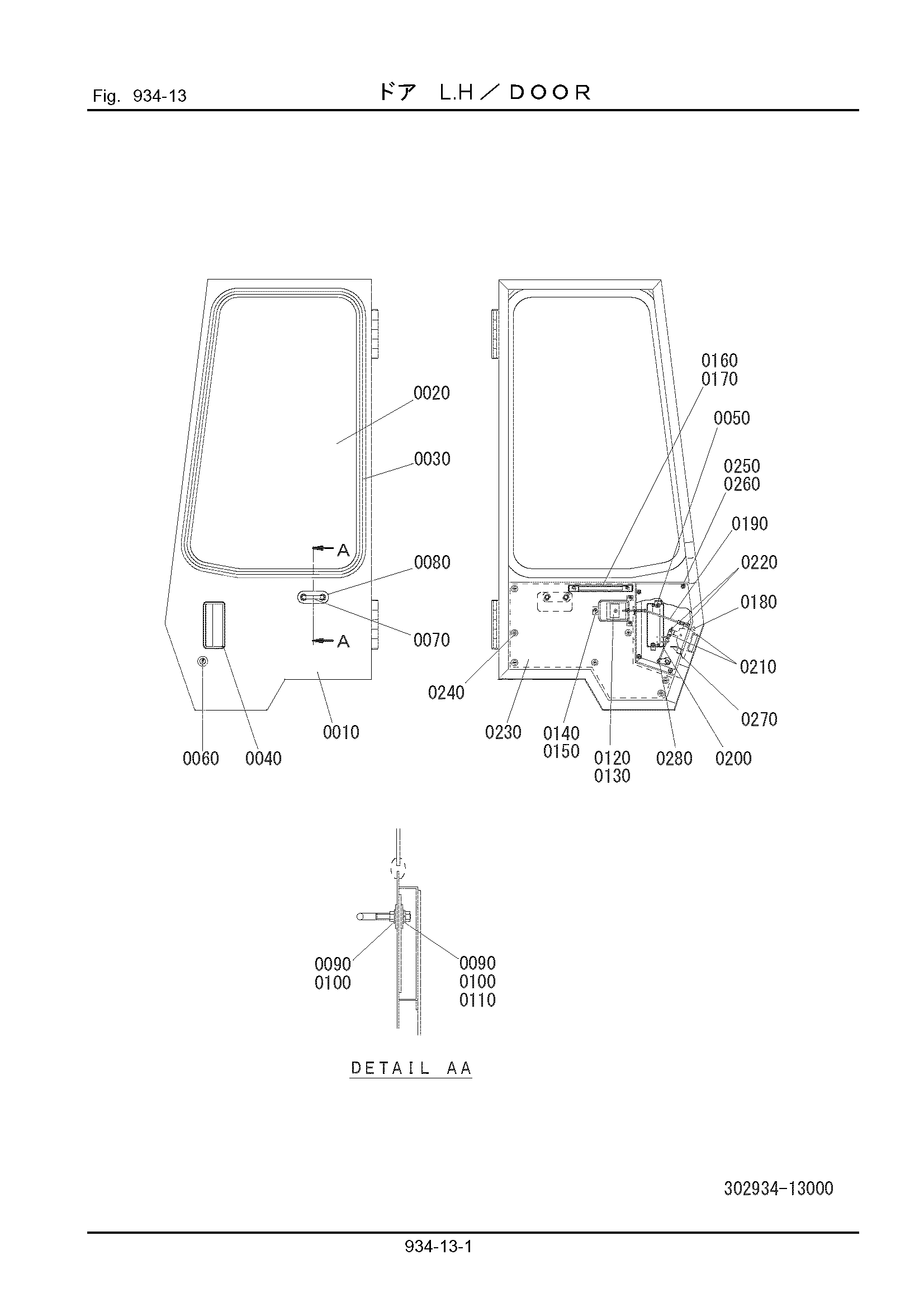

Заводская схема «934-13: Дверь» для HITACHI LX40-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0010 | 302934-13110 | Дверь левый | 1 |
| 0020 | 302934-12120 | Стекло | 1 |
| 0030 | 145100-08032 | Резиновый, H | 1 |
| 0040 | 302934-13120 | Рукоятка левый | 1 |
| 0050 | 314111-11130 | Винт | 2 |
| 0060 | 301935-72140 | Блокировка в сборе | 1 |
| 0070 | 302934-12140 | U болт | 1 |
| 0080 | 302934-12150 | Пластина | 2 |
| 0090 | 103312-10080 | Гайка | 2 |
| 0100 | 108202-10020 | Шайба | 2 |
| 0110 | 108002-10025 | W/S | 1 |
| 0120 | 226441-21190 | Крышка | 1 |
| 0130 | 101102-05016 | Винт | 1 |
| 0140 | 226441-21180 | Внутренний рукоятка | 1 |
| 0150 | 346933-18170 | Винт | 3 |
| 0160 | 301935-72250 | Рукоятка | 1 |
| 0170 | 346933-18170 | Винт | 2 |
| 0180 | 301935-73140 | Блокировка, дверь левый | 1 |
| 0190 | 302934-12160 | Роод | 1 |
| 0200 | 302934-12170 | Тяга | 1 |
| 0210 | 301935-72230 | Пружина | 2 |
| 0220 | 301935-72240 | Палец | 2 |
| 0230 | 302934-13130 | Пластина левый | 1 |
| 0240 | 302934-17130 | Зажим | 7 |
| 0250 | 302934-12190 | Пластина | 1 |
| 0260 | 346933-18170 | Винт | 4 |
| 0270 | 302934-13140 | Пластина левый | 1 |
| 0280 | 344931-93190 | Шток, стопорный | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX40-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
