84-15: Рычаг скальный — HITACHI LX40-7

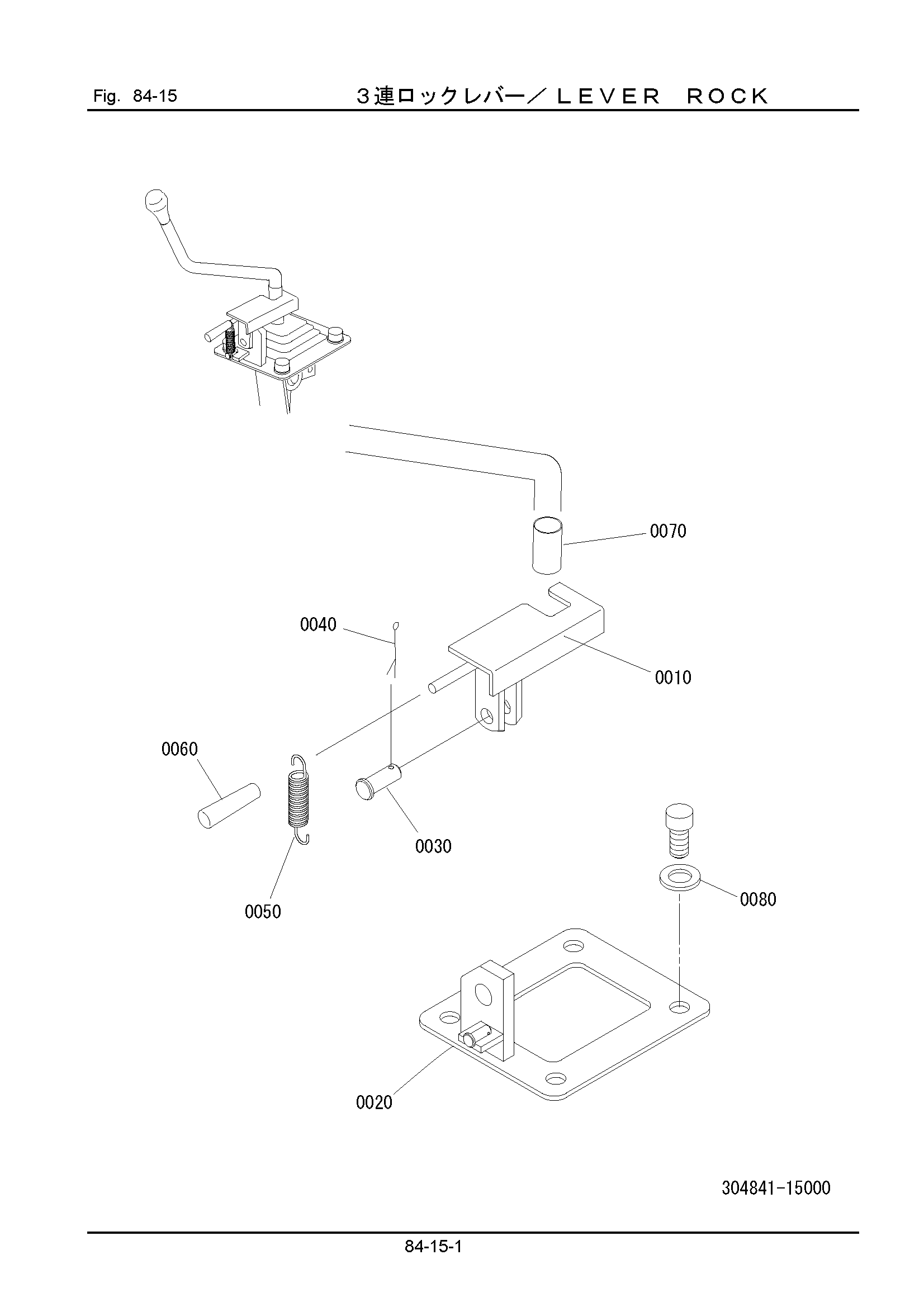

Заводская схема «84-15: Рычаг скальный» для HITACHI LX40-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0010 | 304841-15110 | Пластина, блокировка | 1 |
| 0020 | 304841-15120 | Кронштейн | 1 |
| 0030 | 111202-10026 | Палец, вилка | 1 |
| 0040 | 109002-30016 | Палец, разрезной | 1 |
| 0050 | 551421-11150 | Пружина | 1 |
| 0060 | 345281-11220 | Ручка | 1 |
| 0070 | 304841-15130 | Трубка, винйл | 1 |
| 0080 | 108202-08016 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX40-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
