42-00: Тормоз трубопроводы — HITACHI LX40-7

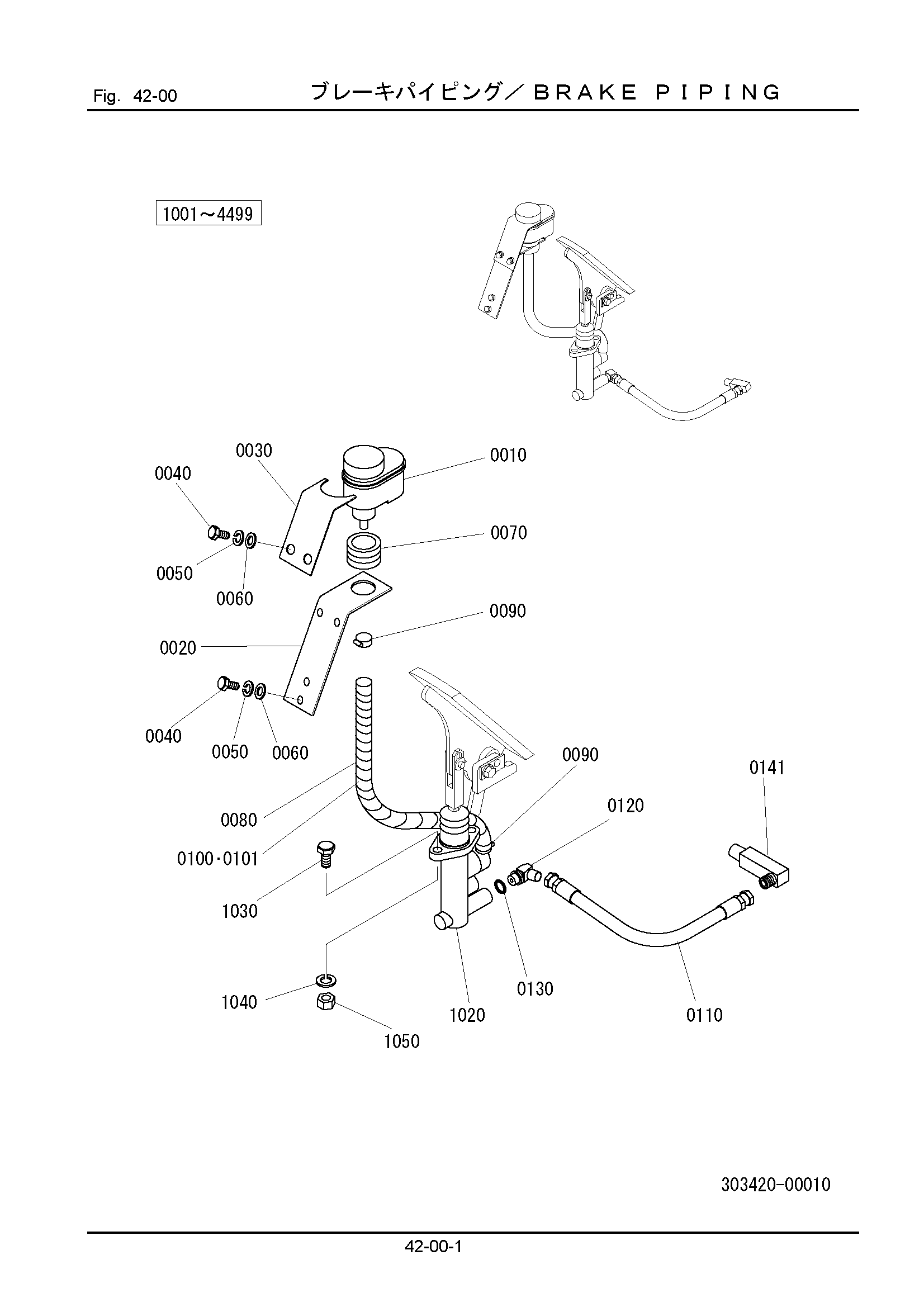

Заводская схема «42-00: Тормоз трубопроводы» для HITACHI LX40-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0010 | 301426-12110 | Бак AS | 1 |
| 0020 | 301426-12120 | Кронштейн | 1 |
| 0030 | 301426-12130 | Кронштейн | 1 |
| 0040 | 100112-06012 | Болт | 4 |
| 0050 | 108002-06015 | W/S | 4 |
| 0060 | 108202-06016 | Шайба | 4 |
| 0070 | 156100-30300 | Уплотнительная втулка | 1 |
| 0080 | 301426-12140 | Шланг | 1 |
| 0090 | 130310-01600 | Хомут, шланг | 2 |
| 0100 | 132110-15040 | Трубка, коил | 1 |
| 0101 | 132110-15038 | Трубка, коил | 1 |
| 0110 | 125260-06060 | Шланг | 1 |
| 0120 | 124305-02000 | Угловой штуцер | 1 |
| 0130 | 120011-01100 | Уплотнительное кольцо | 1 |
| 0141 | 123306-02020 | Угловой штуцер | 1 |
| 1020 | 301426-25000 | Главный гидроцилиндр. AS | 1 |
| 1030 | 100112-08030 | Болт | 2 |
| 1040 | 108002-08020 | W/S | 2 |
| 1050 | 103312-08065 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX40-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
