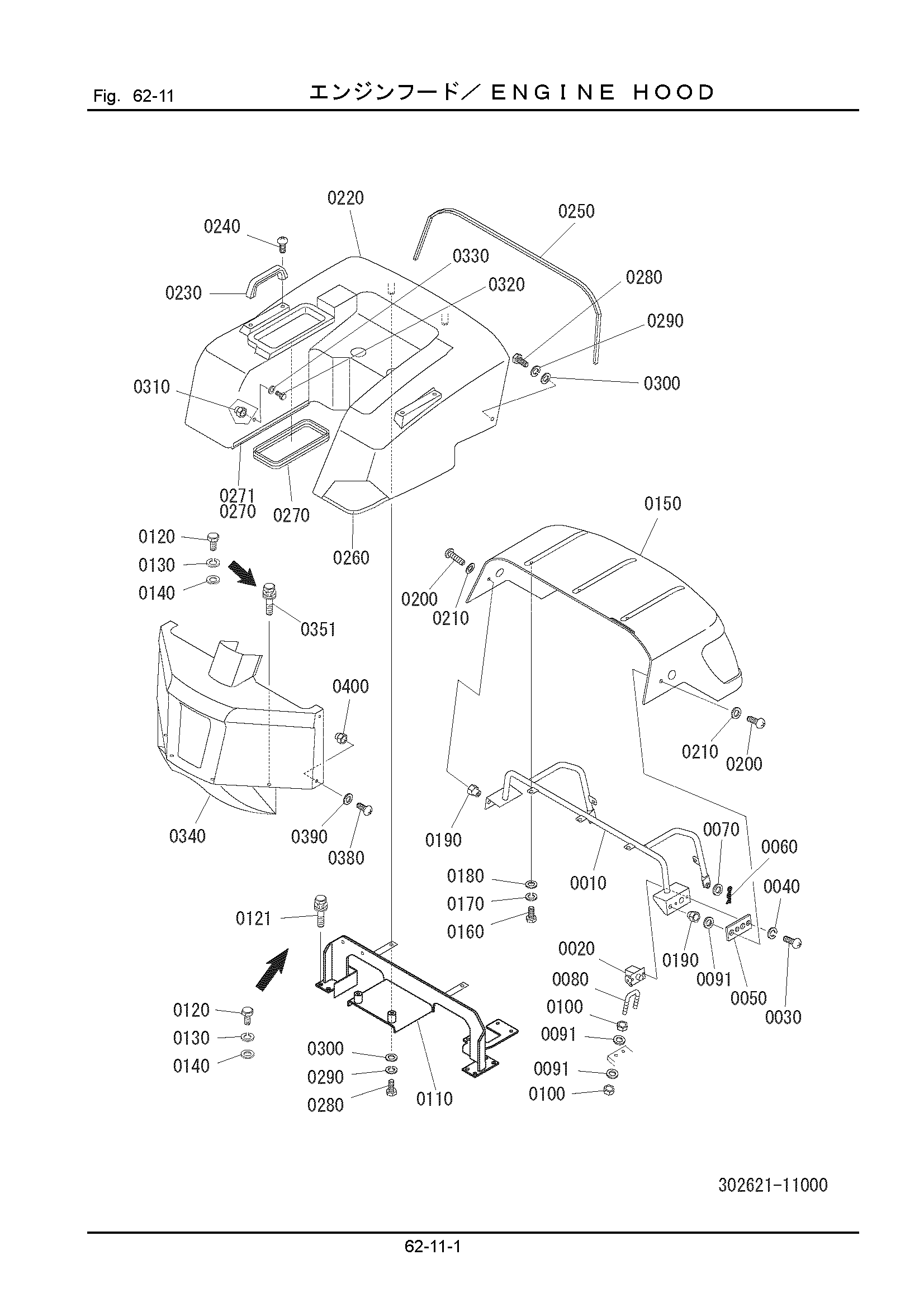

62-11: Двигатель капот — HITACHI LX40-7

Заводская схема «62-11: Двигатель капот» для HITACHI LX40-7. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
0010	302621-11140	Опора, капот	1
0020	831622-12150	Замок	1
0030	101002-08020	Винт	2
0040	108002-08020	W/S	2
0050	302621-11110	Резиновая прокладка	1
0060	323626-11190	Стопорный палец	1
0070	108202-12025	Шайба	4
0080	339621-11250	Болт, U	1
0091	360611-13230	Шайба	5
0100	103312-08065	Гайка	4
0110	302621-11120	Опора	1
0120	100112-12030	Болт	4
0121	102312-12030	Болт, с шайбой	4
0130	108002-12030	W/S	4
0140	550901-18270	Шайба	4
0150	323626-11110	Капот	1
0160	100112-10020	Болт	5
0170	108002-10025	W/S	5
0180	108202-10020	Шайба	5
0190	301626-11180	Велл гайка	2
0200	101002-08035	Винт	2
0210	108202-08016	Шайба	2
0220	302621-11130	Капот	1
0230	322621-11241	Стойка	2
0240	101002-08025	Винт	4
0250	146131-11150	Уплотнение, резиновый	1
0260	146131-11083	Уплотнение, резиновый	2
0270	146131-12100	Уплотнение, резиновый	2
0271	146131-12100	Уплотнение, резиновый	1
0280	100112-10020	Болт	4
0290	108002-10025	W/S	4
0300	322621-11350	Шайба	4
0310	301626-11180	Велл гайка	2
0320	100112-08035	Болт	2
0330	108202-08016	Шайба	2
0340	323626-11130	Крышка, передний	1
0350	100112-10020	Болт	4
0351	102212-10025	Болт, с шайбой	4
0360	108002-10025	W/S	4
0370	108202-10020	Шайба	4
0380	101002-08035	Винт	4
0390	108202-08016	Шайба	4
0400	301626-11180	Велл гайка	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX40-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
