85-11: Автоматический левеллер — HITACHI LX40-7

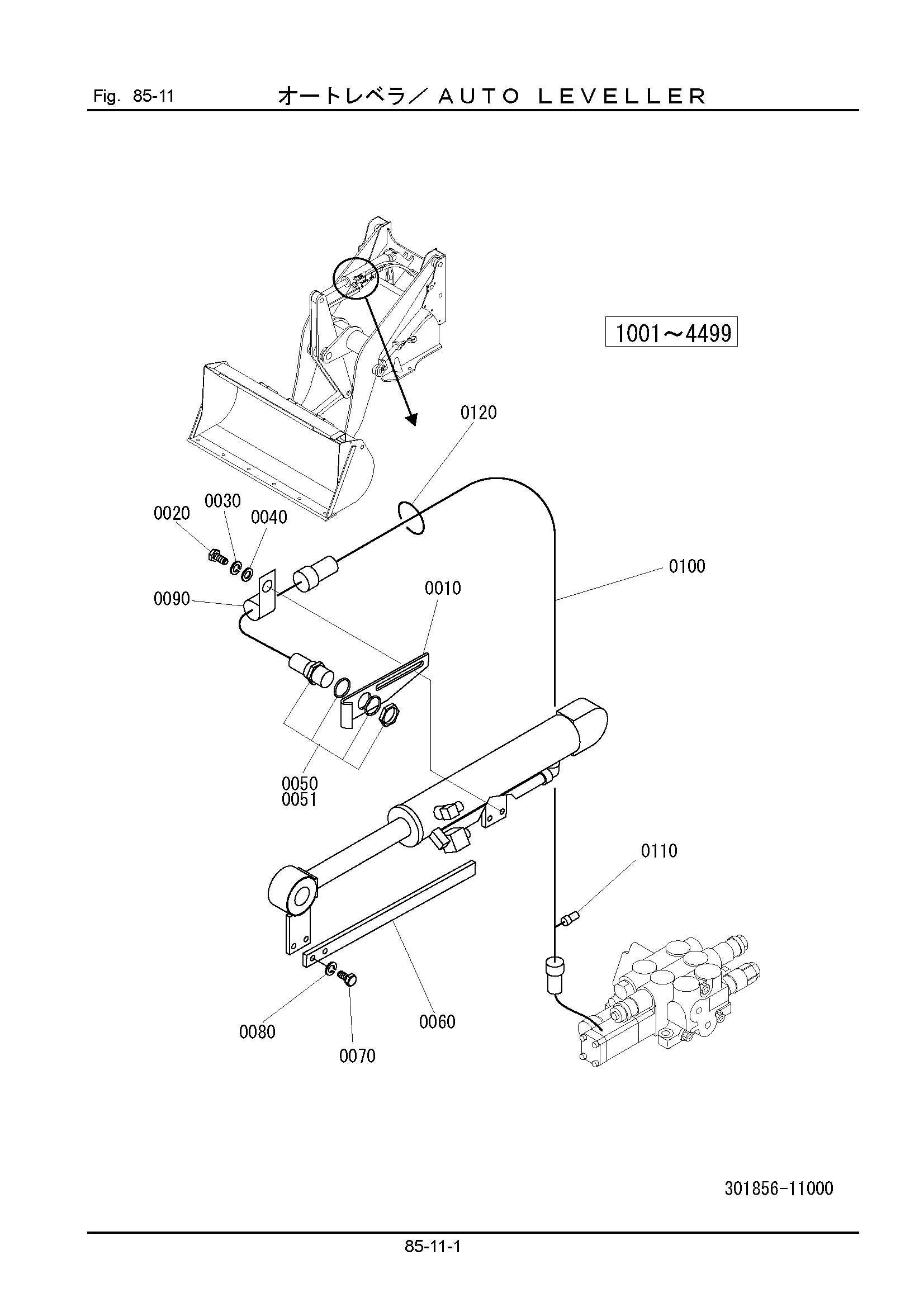

Заводская схема «85-11: Автоматический левеллер» для HITACHI LX40-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0010 | 323851-11110 | Опора | 1 |
| 0020 | 100112-10020 | Болт | 2 |
| 0030 | 108002-10025 | W/S | 2 |
| 0040 | 108202-10020 | Шайба | 2 |
| 0050 | 323851-11140 | Выключатель | 1 |
| 0051 | 301856-11120 | Выключатель | 1 |
| 0060 | 301856-11110 | Шток | 1 |
| 0070 | 100112-10020 | Болт | 2 |
| 0080 | 108002-10025 | W/S | 2 |
| 0090 | 360111-51290 | Хомут | 1 |
| 0100 | 323851-11130 | Жгут проводов | 1 |
| 0110 | 314111-11390 | Диод | 1 |
| 0120 | 130410-05000 | Хомут, трос | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX40-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
