12-51: Проводка — HITACHI LX40-7

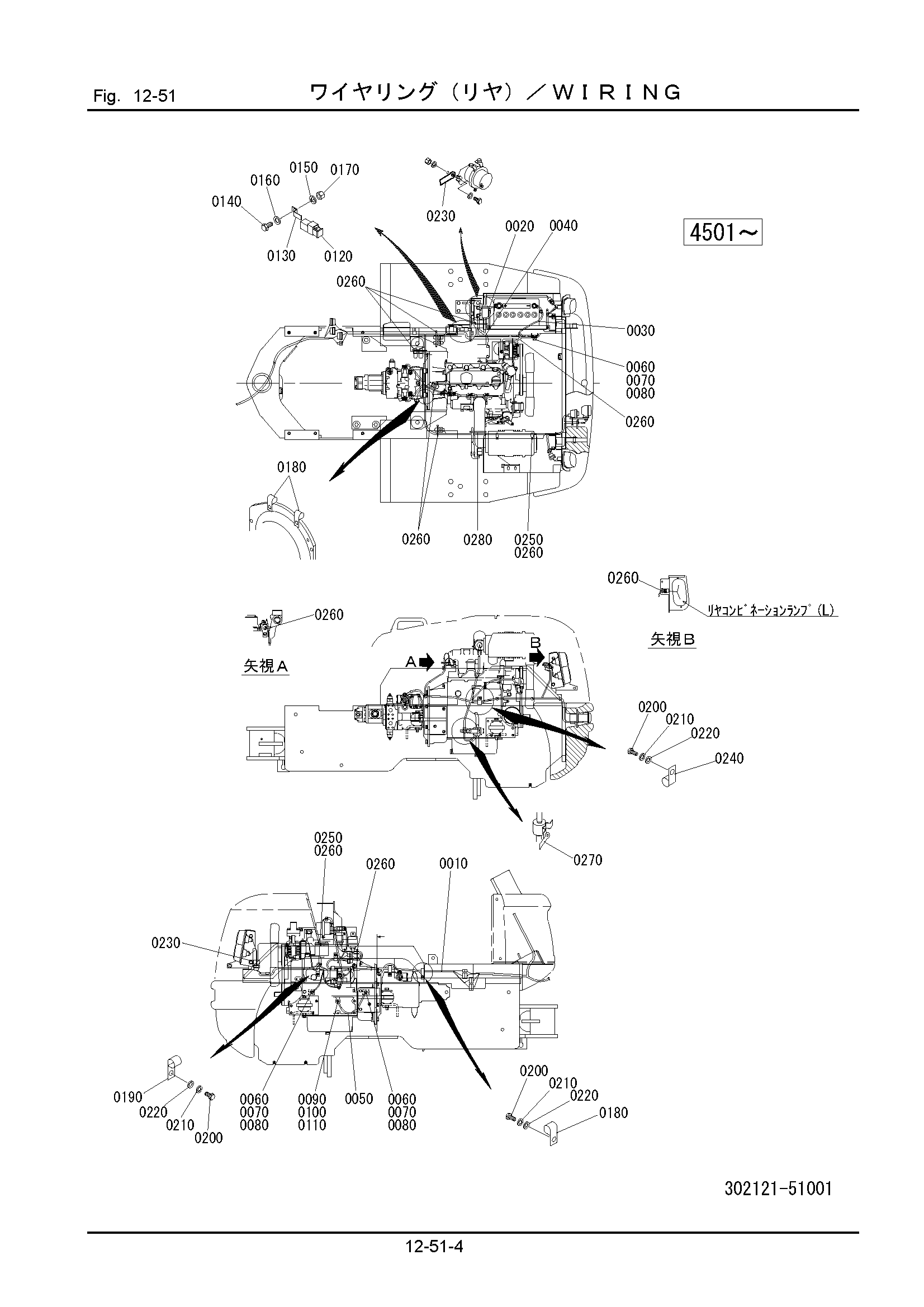

Заводская схема «12-51: Проводка» для HITACHI LX40-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0010 | 302121-51120 | Жгут проводов | 1 |
| 0020 | 301126-51130 | Трос | 1 |
| 0030 | 301126-51140 | Трос | 1 |
| 0040 | 301126-51150 | Трос | 1 |
| 0050 | 301126-51160 | Трос | 1 |
| 0060 | 100112-10020 | Болт | 3 |
| 0070 | 108002-10025 | W/S | 3 |
| 0080 | 108202-10020 | Шайба | 3 |
| 0090 | 100412-12020 | Болт | 1 |
| 0100 | 108002-12030 | W/S | 1 |
| 0110 | 108202-12025 | Шайба | 1 |
| 0120 | 323126-51140 | Предохранитель | 1 |
| 0130 | 323126-51160 | Пластина | 1 |
| 0140 | 100112-06016 | Болт | 1 |
| 0150 | 108002-06015 | W/S | 1 |
| 0160 | 108202-06016 | Шайба | 1 |
| 0170 | 103312-06050 | Гайка | 1 |
| 0180 | 334271-11140 | Хомут | 4 |
| 0190 | 345461-11160 | Хомут | 3 |
| 0200 | 100112-08020 | Болт | 6 |
| 0210 | 108002-08020 | W/S | 6 |
| 0220 | 108202-08016 | Шайба | 6 |
| 0230 | 336121-51170 | Хомут | 2 |
| 0240 | 346421-11150 | Хомут | 1 |
| 0250 | 322061-21140 | Хомут | 3 |
| 0260 | 130410-05000 | Хомут, трос | 16 |
| 0270 | 314121-51170 | Хомут | 1 |
| 0280 | 130410-10000 | Хомут, трос | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX40-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
