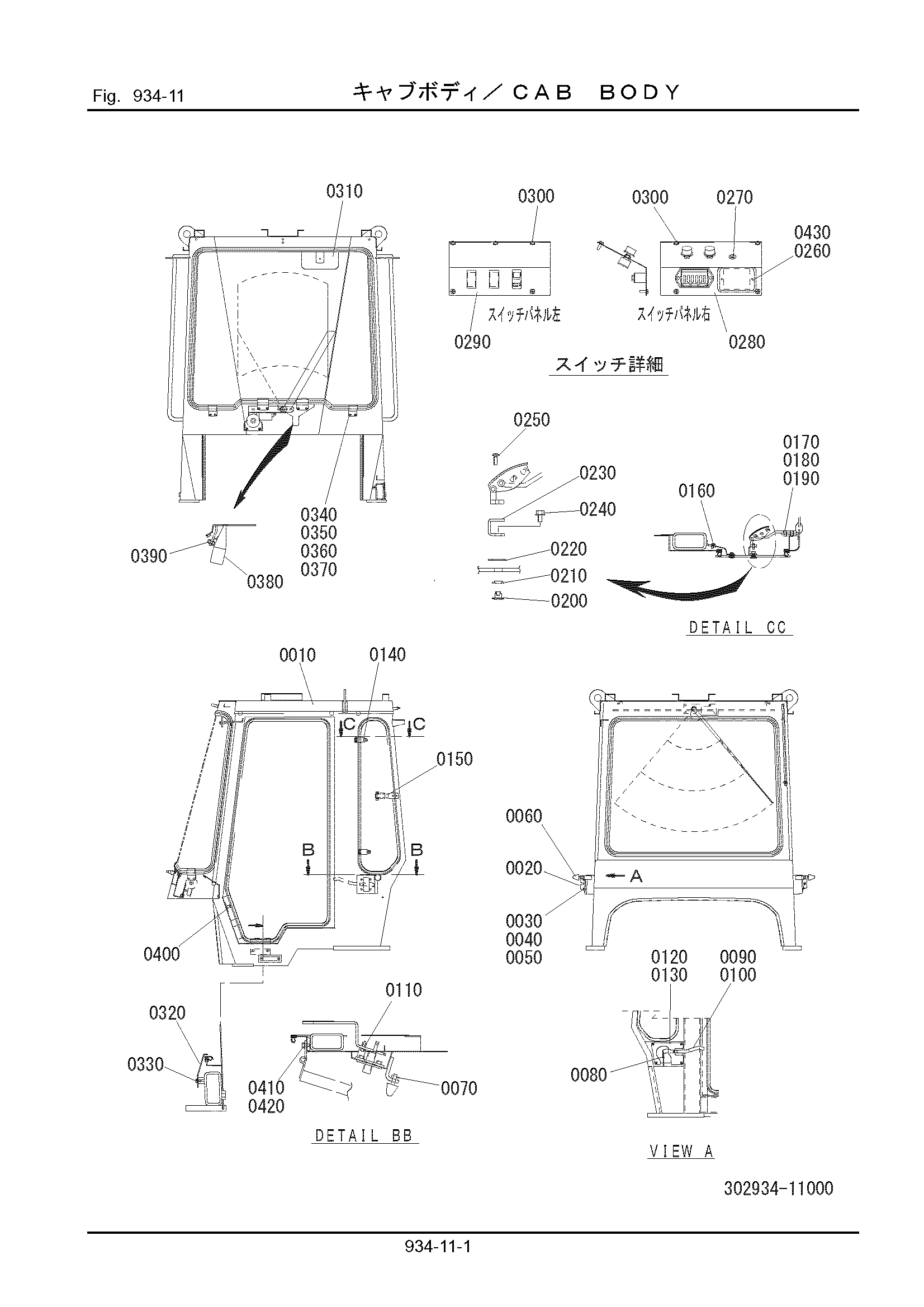

934-11:CAB BODY — HITACHI LX40-7

Заводская схема «934-11:CAB BODY» для HITACHI LX40-7. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
0010	302934-11110	Кабина корпус	1
0020	360934-11150	Скальный	2
0030	100112-08020	Болт	8
0040	108202-08016	Шайба	8
0050	108002-08020	W/S	8
0060	323935-21280	Ограничитель, резиновый	2
0070	103412-10080	Гайка	2
0080	301935-71180	Пружина	2
0090	302934-11140	Рычаг правый	1
0100	302934-11150	Рычаг левый	1
0110	103312-06050	Гайка	4
0120	302934-11160	Крышка	2
0130	314511-12240	Винт	8
0140	302935-11190	Петля	2
0150	302935-11180	Замок	1
0160	101002-05010	Винт	4
0170	621051-00130	Винт	2
0180	108002-08020	W/S	2
0190	108202-08016	Шайба	2
0200	302935-11220	Фиксатор	2
0210	302935-11230	Манжета	2
0220	302934-11120	Пластина	1
0230	302934-11130	Кронштейн	1
0240	100112-06010	Болт	2
0250	101102-05016	Винт	2
0260	323935-61270	ASH трай	1
0270	314934-18120	Уплотнительная втулка	1
0280	302934-11170	Панель правый	1
0290	302934-11180	Панель левый	1
0300	314511-12240	Винт	9
0310	323621-13110	Зеркало, задний	1
0320	302934-11190	Крышка	1
0330	346933-18170	Винт	2
0340	302934-11210	Кронштейн	4
0350	100112-06016	Болт	8
0360	108202-06016	Шайба	8
0370	108002-06015	W/S	8
0380	302651-53110	Форсунка	1
0390	100112-06016	Болт	2
0400	301935-71140	Ответная планка	2
0410	100112-08016	Болт	8
0420	108002-08020	W/S	8
0430	342934-13140	Винт, таппинг	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX40-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
