935-00: Кабина — HITACHI LX40-7

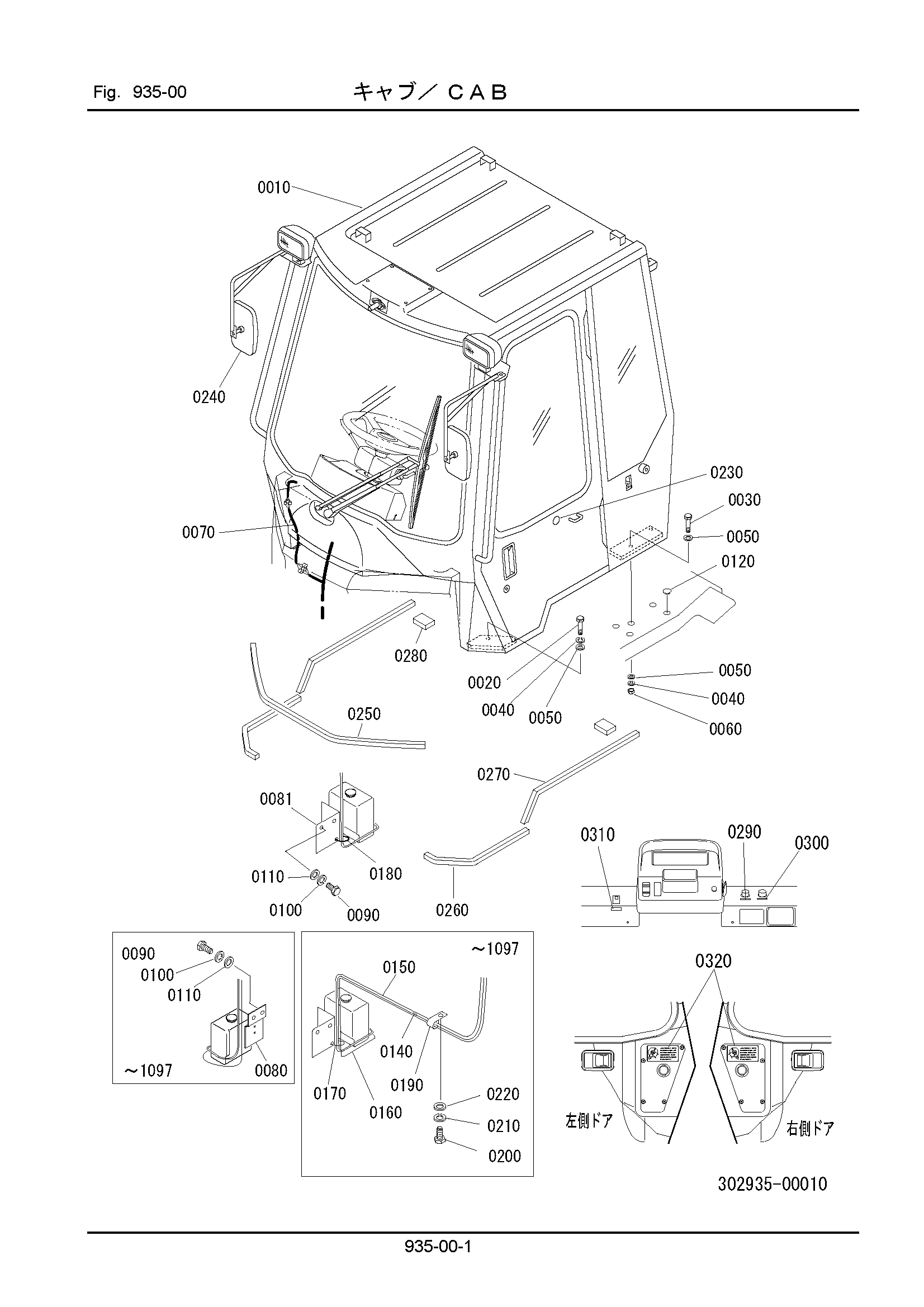

Заводская схема «935-00: Кабина» для HITACHI LX40-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0010 | 302935-10000 | Кабина в сборе | 1 |
| 0020 | 100112-12040 | Болт | 2 |
| 0030 | 100112-12055 | Болт | 4 |
| 0040 | 108002-12030 | W/S | 6 |
| 0050 | 550901-18270 | Шайба | 10 |
| 0060 | 103312-12100 | Гайка | 4 |
| 0070 | 323935-60110 | Жгут проводов | 1 |
| 0080 | 305935-10130 | Кронштейн | 1 |
| 0081 | 305935-10160 | Кронштейн | 1 |
| 0090 | 100112-12025 | Болт | 2 |
| 0100 | 108002-12030 | W/S | 2 |
| 0110 | 108202-12025 | Шайба | 2 |
| 0120 | 323935-10160 | Пробка | 6 |
| 0140 | 305935-10140 | Соединение | 1 |
| 0150 | 305935-10170 | Шланг | 1 |
| 0160 | 305935-10150 | Жгут проводов | 1 |
| 0170 | 322061-21140 | Хомут | 1 |
| 0180 | 130410-05000 | Хомут | 4 |
| 0190 | 550051-11210 | Зажим | 2 |
| 0200 | 100112-08016 | Болт | 1 |
| 0210 | 108002-08020 | W/S | 1 |
| 0220 | 108202-08016 | Шайба | 1 |
| 0230 | 360871-34490 | Пластина | 2 |
| 0240 | 336621-13150 | Зеркало, задний | 2 |
| 0250 | 302935-10110 | Уплотнение, резиновый | 1 |
| 0260 | 302935-10120 | Уплотнение, резиновый | 2 |
| 0270 | 302935-10130 | Уплотнение, резиновый | 2 |
| 0280 | 302935-10140 | Уплотнение, резиновый | 2 |
| 0290 | 346871-21270 | Пластина информационный | 1 |
| 0300 | 346871-21280 | Пластина информационный | 1 |
| 0310 | 336121-26110 | Пластина информационный | 1 |
| 0320 | 302935-10150 | Пластина информационный | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX40-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
