27-00: Трубопроводы — HITACHI LX40-7

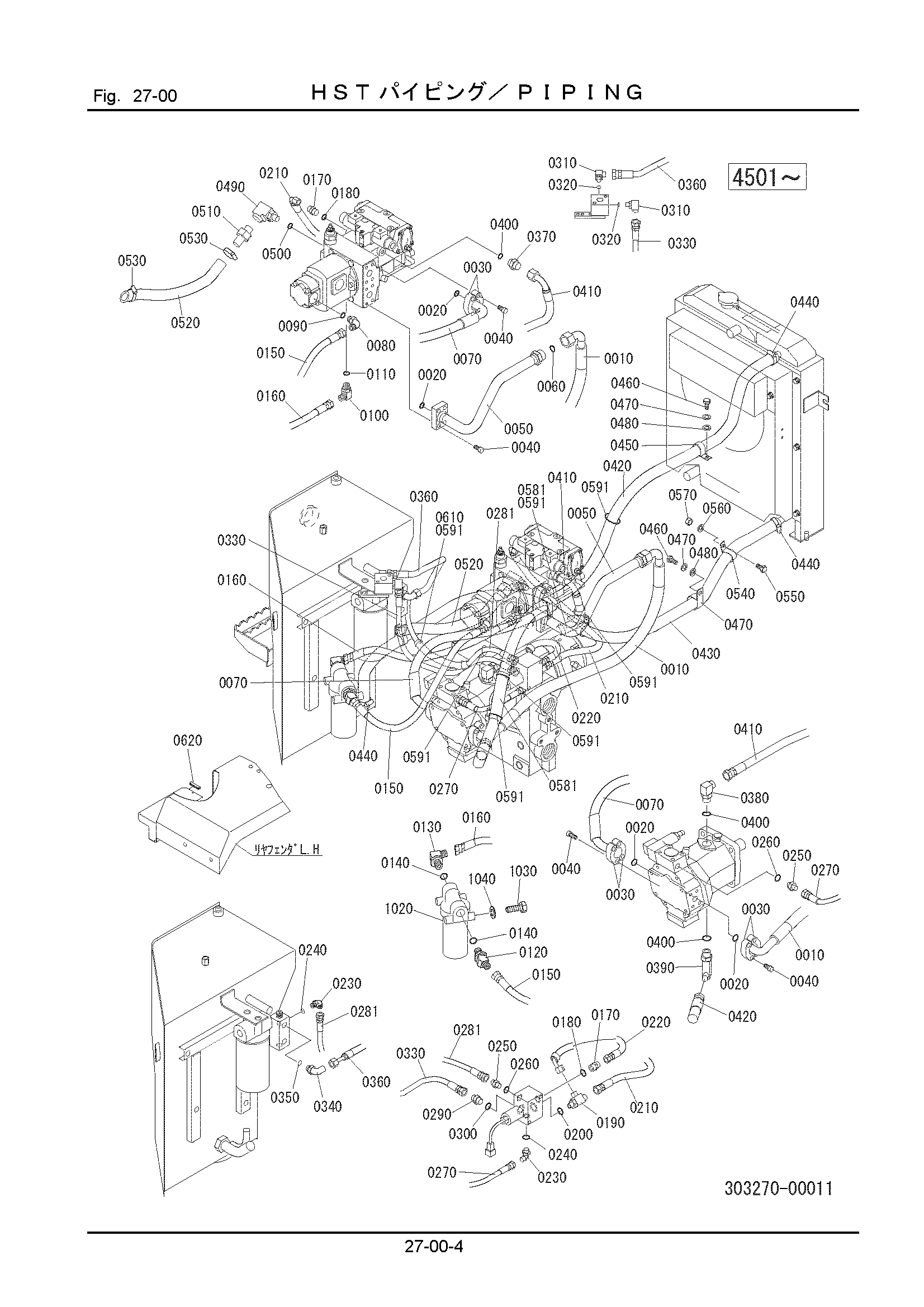

Заводская схема «27-00: Трубопроводы» для HITACHI LX40-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0010 | 302271-11230 | Шланг | 1 |
| 0020 | 301276-11160 | Уплотнительное кольцо | 4 |
| 0030 | 301276-11170 | Фланец, разрезной | 6 |
| 0040 | 100921-10035 | Болт | 16 |
| 0050 | 301276-11180 | Трубка | 1 |
| 0060 | 322271-11270 | Уплотнительное кольцо | 1 |
| 0070 | 302271-11240 | Шланг | 1 |
| 0080 | 308271-11520 | Угловой штуцер | 1 |
| 0090 | 120011-01400 | Уплотнительное кольцо | 1 |
| 0100 | 124303-03000 | Угловой штуцер | 1 |
| 0110 | 120011-01400 | Уплотнительное кольцо | 1 |
| 0120 | 124305-04030 | Угловой штуцер | 1 |
| 0130 | 124303-04030 | Угловой штуцер | 1 |
| 0140 | 120011-01800 | Уплотнительное кольцо | 2 |
| 0150 | 125260-09060 | Шланг | 1 |
| 0160 | 125260-09055 | Шланг | 1 |
| 0170 | 124301-02030 | Разъём | 2 |
| 0180 | 120011-01100 | Уплотнительное кольцо | 2 |
| 0190 | 124307-03000 | Тройник | 1 |
| 0200 | 120011-01400 | Уплотнительное кольцо | 1 |
| 0210 | 128560-09070 | Шланг | 1 |
| 0220 | 128560-09034 | Шланг | 1 |
| 0230 | 308271-11510 | Угловой штуцер | 2 |
| 0240 | 120011-01100 | Уплотнительное кольцо | 2 |
| 0250 | 124301-02000 | Коннектер | 2 |
| 0260 | 120011-01100 | Уплотнительное кольцо | 2 |
| 0270 | 125260-06026 | Шланг | 1 |
| 0281 | 125260-06065 | Шланг | 1 |
| 0290 | 124301-03000 | Разъём | 1 |
| 0300 | 120011-01400 | Уплотнительное кольцо | 1 |
| 0310 | 305271-11310 | Угловой штуцер | 2 |
| 0320 | 120112-90400 | Уплотнительное кольцо | 2 |
| 0330 | 125260-09050 | Шланг | 1 |
| 0340 | 308271-11520 | Угловой штуцер | 1 |
| 0350 | 120011-01400 | Уплотнительное кольцо | 1 |
| 0360 | 128560-09032 | Шланг | 1 |
| 0370 | 124301-04000 | Разъём | 1 |
| 0380 | 124303-04000 | Угловой штуцер | 1 |
| 0390 | 124304-04000 | Угловой штуцер | 1 |
| 0400 | 120011-01800 | Уплотнительное кольцо | 3 |
| 0410 | 128560-12055 | Шланг | 1 |
| 0420 | 302271-11250 | Шланг | 1 |
| 0430 | 302271-11190 | Шланг | 1 |
| 0440 | 130310-02800 | Хомут, шланг | 3 |
| 0450 | 346271-11130 | Хомут | 5 |
| 0460 | 100112-10020 | Болт | 4 |
| 0470 | 108002-10025 | W/S | 4 |
| 0480 | 108202-10020 | Шайба | 4 |
| 0490 | 323271-11210 | Угловой штуцер, обратный | 1 |
| 0500 | 120011-01800 | Уплотнительное кольцо | 1 |
| 0510 | 323271-11181 | Трубка | 1 |
| 0520 | 302271-11260 | Шланг | 1 |
| 0530 | 130310-03500 | Хомут, шланг | 2 |
| 0540 | 314111-11370 | Хомут | 1 |
| 0550 | 100112-12025 | Болт | 1 |
| 0560 | 108002-12030 | W/S | 1 |
| 0570 | 103312-12100 | Гайка | 1 |
| 0581 | 121120-25200 | Шланг, винйл | 3 |
| 0591 | 130410-05000 | Хомут, трос | 11 |
| 0600 | 132110-15055 | Трубка, коил | 1 |
| 0610 | 121120-12250 | Шланг, винйл | 1 |
| 0620 | 146131-11005 | Уплотнение, резиновый | 1 |
| 1020 | 301271-31000 | Фильтр AS | 1 |
| 1030 | 100112-10100 | Болт | 2 |
| 1040 | 108002-10025 | W/S | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX40-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
