25-12: Управление группа — HITACHI LX40-7

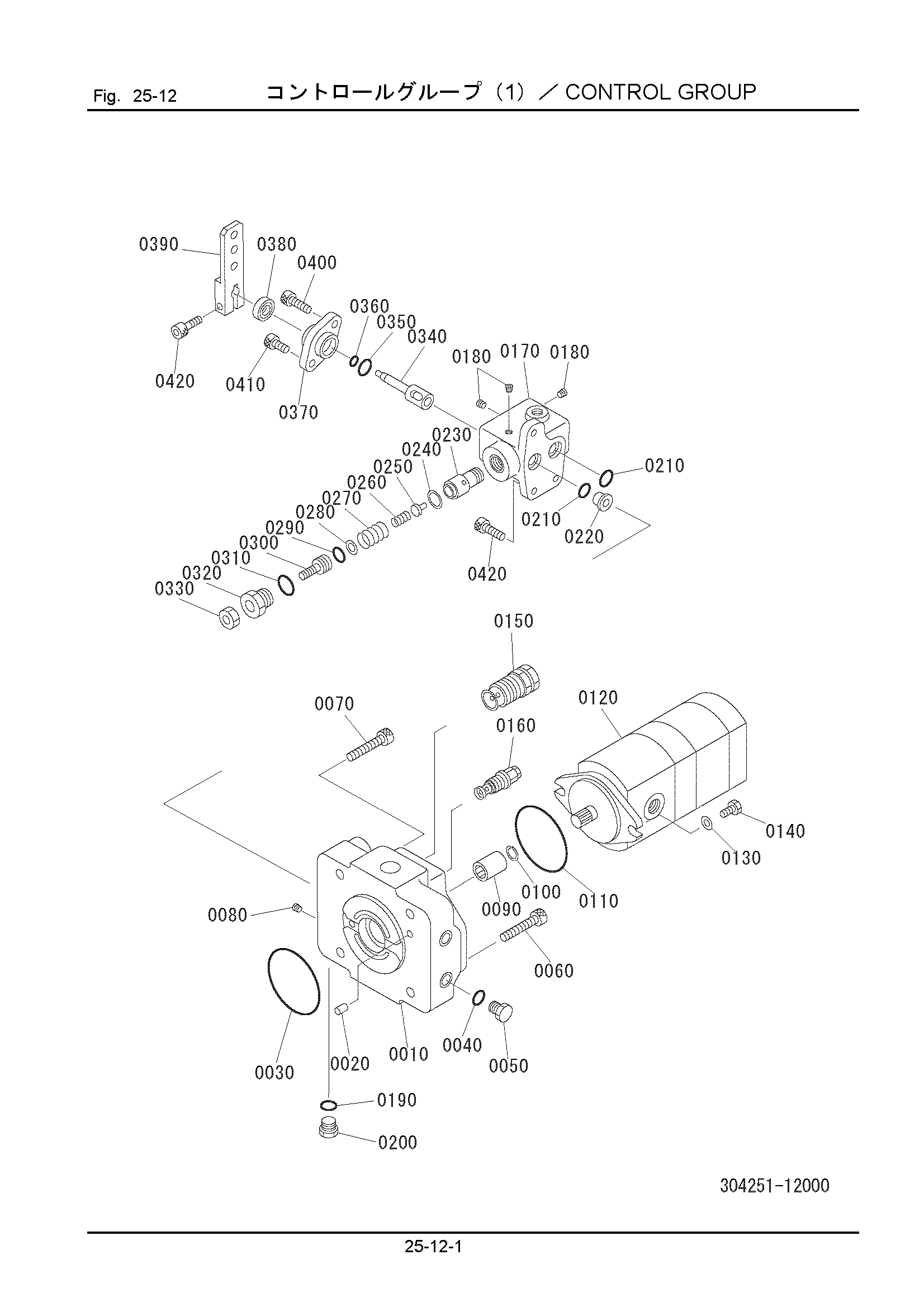

Заводская схема «25-12: Управление группа» для HITACHI LX40-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 304251-00000 | Насос AS | 1 | |
| 0030 | 120012-10000 | Уплотнительное кольцо | 1 |
| 0040 | 120011-01100 | Уплотнительное кольцо | 2 |
| 0050 | 323251-12130 | Пробка | 2 |
| 0060 | 100931-10040 | Болт | 2 |
| 0070 | 100931-10050 | Болт | 2 |
| 0090 | 302251-12120 | Муфта | 1 |
| 0100 | 323251-12160 | Стопорное кольцо | 1 |
| 0110 | 301255-21380 | Уплотнительное кольцо | 1 |
| 0120 | 304251-12110 | Шестерня насос(тандем) | 1 |
| 0130 | 108202-10020 | Шайба | 2 |
| 0140 | 100122-10025 | Болт | 2 |
| 0150 | 303251-12120 | Предохранительный клапан (390K) | 2 |
| 0160 | 322251-12280 | Предохранительный клапан (16K) | 1 |
| 0190 | 120011-01100 | Уплотнительное кольцо | 1 |
| 0200 | 323251-12130 | Пробка | 1 |
| 0210 | 120011-01400 | Уплотнительное кольцо | 2 |
| 0220 | 301251-12160 | Дроссель | 1 |
| 0290 | 120001-00600 | Уплотнительное кольцо | 1 |
| 0310 | 120011-01800 | Уплотнительное кольцо | 1 |
| 0320 | 301251-12230 | Пробка | 1 |
| 0330 | 103202-06036 | Гайка | 1 |
| 0350 | 120011-02100 | Уплотнительное кольцо | 1 |
| 0360 | 322251-13691 | Уплотнительное кольцо | 1 |
| 0370 | 322251-13711 | Крышка | 1 |
| 0380 | 322251-13720 | Пыль уплотнение | 1 |
| 0390 | 323251-12340 | Рычаг | 1 |
| 0400 | 100931-06025 | Болт | 1 |
| 0410 | 100931-06016 | Болт | 1 |
| 0420 | 100931-06020 | Болт | 4 |
| 301251-99110 | Репаир комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX40-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
