Радиатор крепление — HITACHI LX300-7

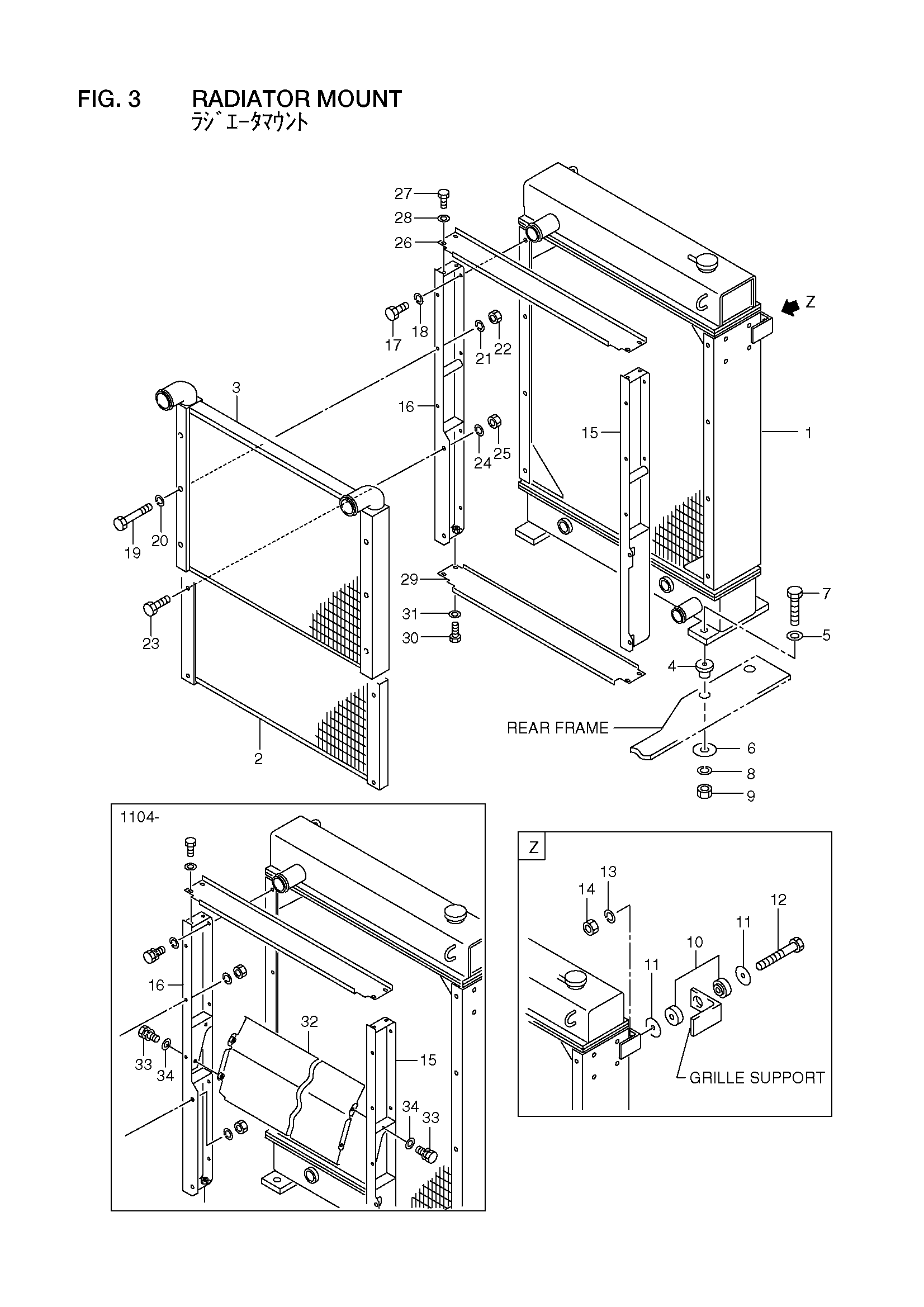

Заводская схема «Радиатор крепление» для HITACHI LX300-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26832-12101 | Радиатор | 1 |
| 2 | 79029-65728 | Радиатор, масляный | 1 |
| 3 | 26832-12121 | Радиатор, внутренний | 1 |
| 4 | 26902-12001 | Крепление, резиновый | 4 |
| 5 | 190A3-02051 | Шайба | 4 |
| 6 | 26608-72321 | Шайба | 4 |
| 7 | 01116-16100 | Болт | 4 |
| 8 | 02011-00016 | Шайба | 4 |
| 9 | 01401-10016 | Гайка | 4 |
| 10 | 26321-02021 | Крепление, резиновый | 4 |
| 11 | 26261-02021 | Шайба | 4 |
| 12 | 01116-16100 | Болт | 2 |
| 13 | 02011-00016 | Шайба | 2 |
| 14 | 01401-10016 | Гайка | 2 |
| 15 | 26832-10161 | Кронштейн | 1 |
| - | 26832-10162 | Кронштейн | 1 |
| 16 | 26832-10171 | Кронштейн | 1 |
| - | 26832-10172 | Кронштейн | 1 |
| 17 | 01116-10025 | Болт | 8 |
| 18 | 02011-00010 | Шайба | 8 |
| 19 | 01110-10110 | Болт | 6 |
| 20 | 02000-00010 | Шайба | 6 |
| 21 | 02010-00010 | Шайба | 6 |
| 22 | 01401-00010 | Гайка | 6 |
| 23 | 01183-10030 | Болт с шайбой | 4 |
| 24 | 26091-12081 | Шайба | 4 |
| 25 | 01401-00010 | Гайка | 4 |
| 26 | 26832-12231 | Крышка | 1 |
| 27 | 01183-08020 | Болт с шайбой | 4 |
| 28 | 02000-00008 | Шайба | 4 |
| 29 | 26832-12691 | Крышка | 1 |
| 30 | 01183-08025 | Болт с шайбой | 4 |
| 31 | 02000-00008 | Шайба | 4 |
| 32 | 26832-12761 | Пластина | 1 |
| 33 | 01183-10025 | Болт с шайбой | 4 |
| 34 | 02000-00010 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX300-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
