Боковой панель — HITACHI LX300-7

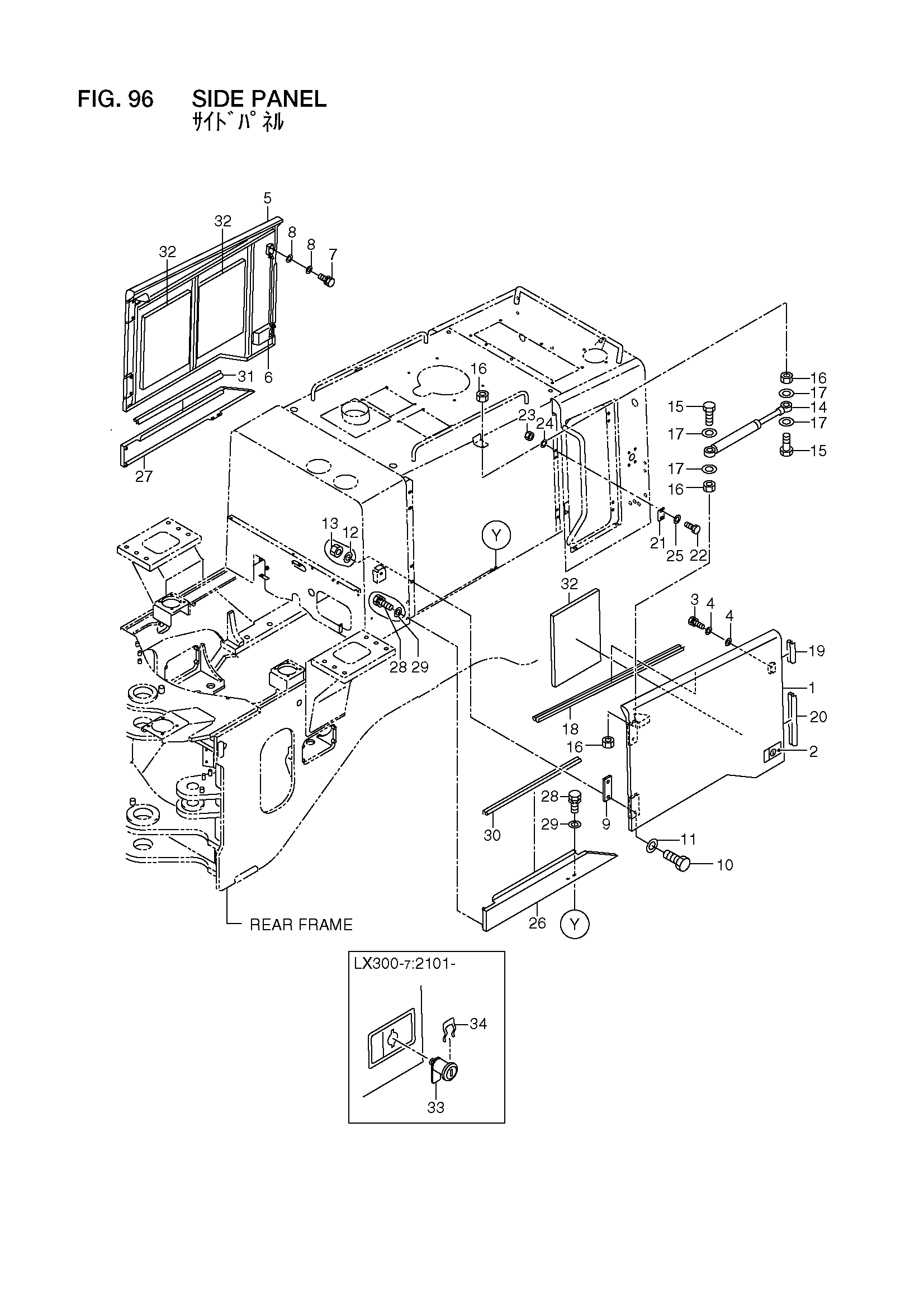

Заводская схема «Боковой панель» для HITACHI LX300-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26836-40331 | Панель, боковой, LH | 1 |
| 2 | 26836-42781 | Блокировка, LH | 1 |
| - | 26836-43661 | Блокировка, LH | 1 |
| 3 | 01183-08020 | Болт с шайбой | 2 |
| 4 | 02000-00008 | Шайба | 4 |
| 5 | 26836-40341 | Панель, боковой, RH | 1 |
| 6 | 26836-42791 | Блокировка, RH | 1 |
| - | 26836-43671 | Блокировка, RH | 1 |
| 7 | 01183-08020 | Болт с шайбой | 2 |
| 8 | 02000-00008 | Шайба | 4 |
| 9 | 26806-42581 | Пластина | 4 |
| 10 | 01110-12045 | Болт | 8 |
| 11 | 26096-42351 | Шайба | 8 |
| 12 | 02010-00012 | Шайба | 8 |
| 13 | 01401-00012 | Гайка | 8 |
| 14 | 216G6-43501 | Пружина, GAS | 2 |
| 15 | 01100-08035 | Болт | 4 |
| 16 | 01400-00008 | Гайка | 8 |
| 17 | 02000-00008 | Шайба | 8 |
| 18 | 26666-42471 | Стрип, веатхер | 2 |
| 19 | 26606-43371 | Стрип, веатхер | 2 |
| 20 | 26906-42911 | Стрип, веатхер | 2 |
| 21 | 26806-42561 | Ограничитель | 4 |
| 22 | 01110-10030 | Болт | 8 |
| 23 | 01401-00010 | Гайка | 8 |
| 24 | 02010-00010 | Шайба | 8 |
| 25 | 26606-52721 | Шайба | 8 |
| 26 | 26836-43381 | Панель, LH | 1 |
| 27 | 26836-43391 | Панель, RH | 1 |
| 28 | 01183-10020 | Болт с шайбой | 8 |
| 29 | 02000-00010 | Шайба | 8 |
| 30 | 26656-42241 | Стрип, веатхер | 1 |
| 31 | 26096-43251 | Стрип, веатхер | 1 |
| 32 | 26836-43211 | Коврик, соунд прооф | 3 |
| 33 | 26566-47001 | Шпонка, гидроцилиндр | 2 |
| 34 | 26556-47031 | Зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX300-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
