Привод блок(5/5) — HITACHI LX300-7

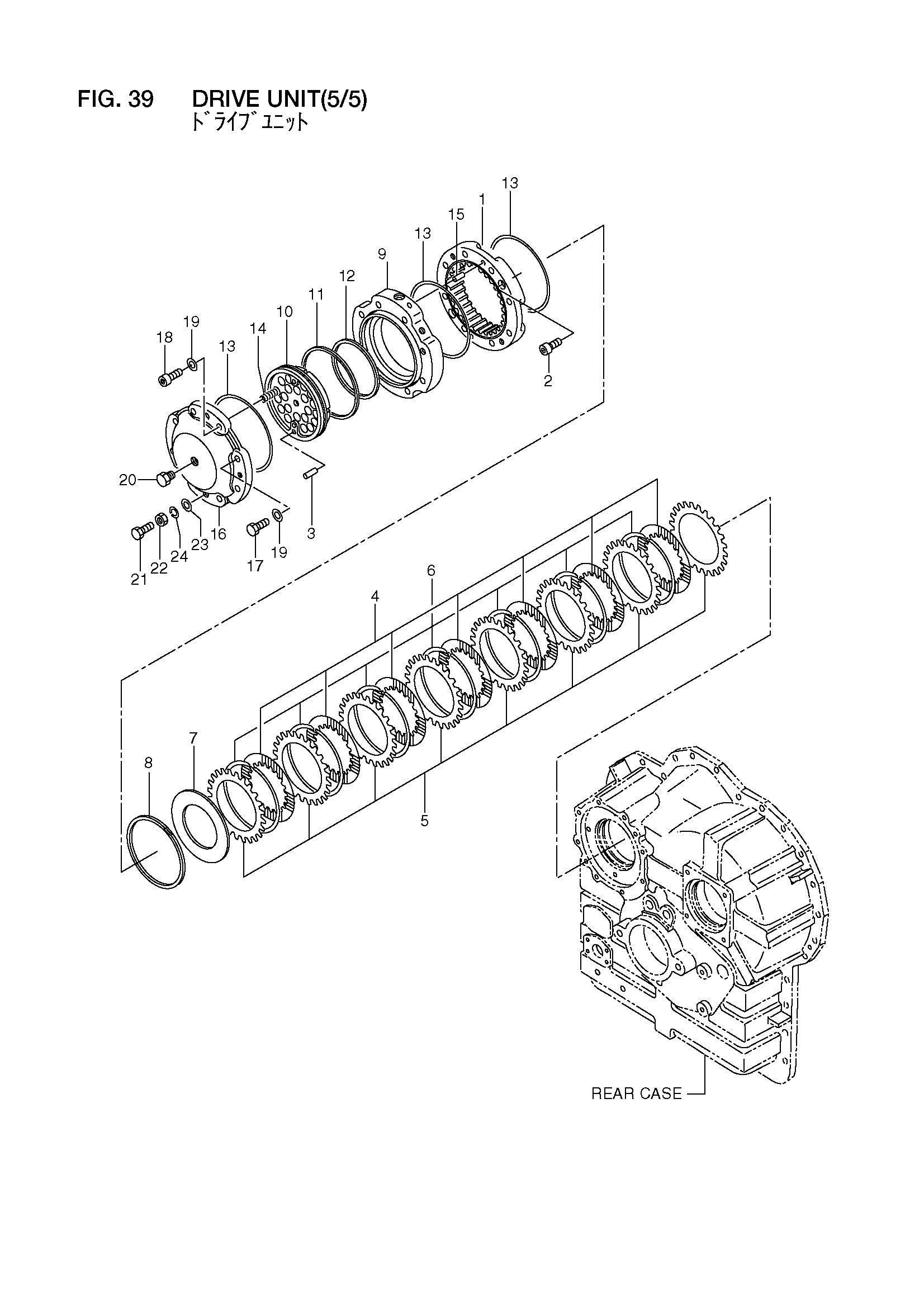

Заводская схема «Привод блок(5/5)» для HITACHI LX300-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A1 | 16832-50002 | Привод блок в сборе | 1 |
| 1 | 16832-52251 | Корпус, тормоз | 1 |
| 2 | 01171-10035 | Болт | 2 |
| 3 | 02212-10020 | Палец | 2 |
| 4 | 16772-52461 | Дисковый, тормоз | 7 |
| 5 | 16422-52271 | Пластина | 8 |
| 6 | 16422-52712 | Пружина | 7 |
| 7 | 16772-52451 | Пластина, концевой | 1 |
| 8 | 16832-52321 | Кольцо, стопорный | 1 |
| 9 | 16832-52331 | Корпус, поршень | 1 |
| 10 | 16772-52422 | Поршень | 1 |
| 11 | 16772-53012 | D кольцо | 1 |
| 12 | 16772-53022 | D кольцо | 1 |
| 13 | 03310-01800 | Уплотнительное кольцо | 3 |
| 14 | 16772-52411 | Пружина | 22 |
| 15 | 02212-10025 | Палец | 2 |
| 16 | 16772-52401 | Колпачок, тормоз | 1 |
| 17 | 01116-12050 | Болт | 2 |
| 18 | 01171-12100 | Болт | 6 |
| 19 | 02010-00012 | Шайба | 8 |
| 20 | 04000-00300 | Пробка | 1 |
| 21 | 01110-12060 | Болт | 1 |
| 22 | 01401-10012 | Гайка | 1 |
| 23 | 02000-00012 | Шайба | 1 |
| 24 | 02010-00012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX300-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
