038: Воздушный компрессор трубопроводы двигатель боковой — HITACHI LX300-7

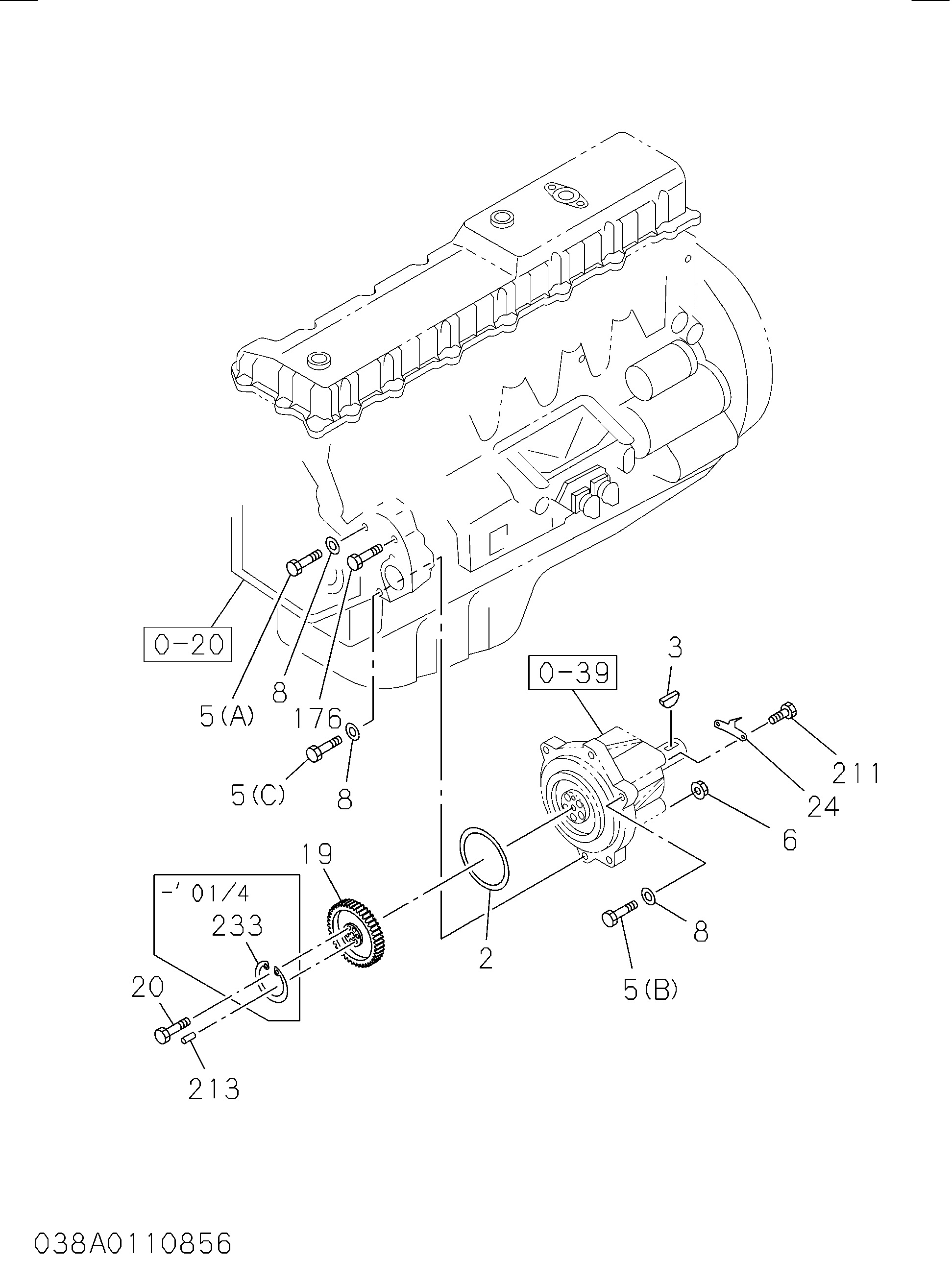

Заводская схема «038: Воздушный компрессор трубопроводы двигатель боковой» для HITACHI LX300-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 002 | 1096234760 | Прокладка воздушный кмпр | 1 |
| 003 | 9080556220 | Шпонка муфта, впрыск насос | 1 |
| 005(A) | 0281810900 | Болт воздушный кмпр крепление | 1 |
| 005(A) | 0281510900 | Болт воздушный кмпр крепление | 1 |
| 005(B) | 8943992531 | Болт воздушный кмпр крепление | 1 |
| 005(C) | 9916664000 | Болт воздушный кмпр крепление | 1 |
| 005(C) | 9916664900 | Болт воздушный кмпр крепление | 1 |
| 005(C) | 0169564000 | Болт воздушный кмпр крепление | 1 |
| 005(C) | 0169564900 | Болт воздушный кмпр крепление | 1 |
| 006 | 0911501140 | Гайка воздушный кмпр | 1 |
| 008 | 9091645140 | Шайба PL, воздушный кмпр | 3 |
| 019 | 1125241111 | Шестерня впрыск насос | 1 |
| 019 | 1125241641 | Шестерня впрыск насос | 1 |
| 020 | 1090701160 | Болт шестерня TO вал | 5 |
| 024 | 1113270401 | Поинтер воздушный кмпр | 1 |
| 211 | 0281810160 | Болт поинтер | 2 |
| 211 | 0281510160 | Болт поинтер | 2 |
| 213 | 9081505100 | Палец воздушный кмпр шестерня | 1 |
| 233 | 1125290030 | Кольцо фрикционный | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX300-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
