Кондиционер трубопроводы — HITACHI LX300-7

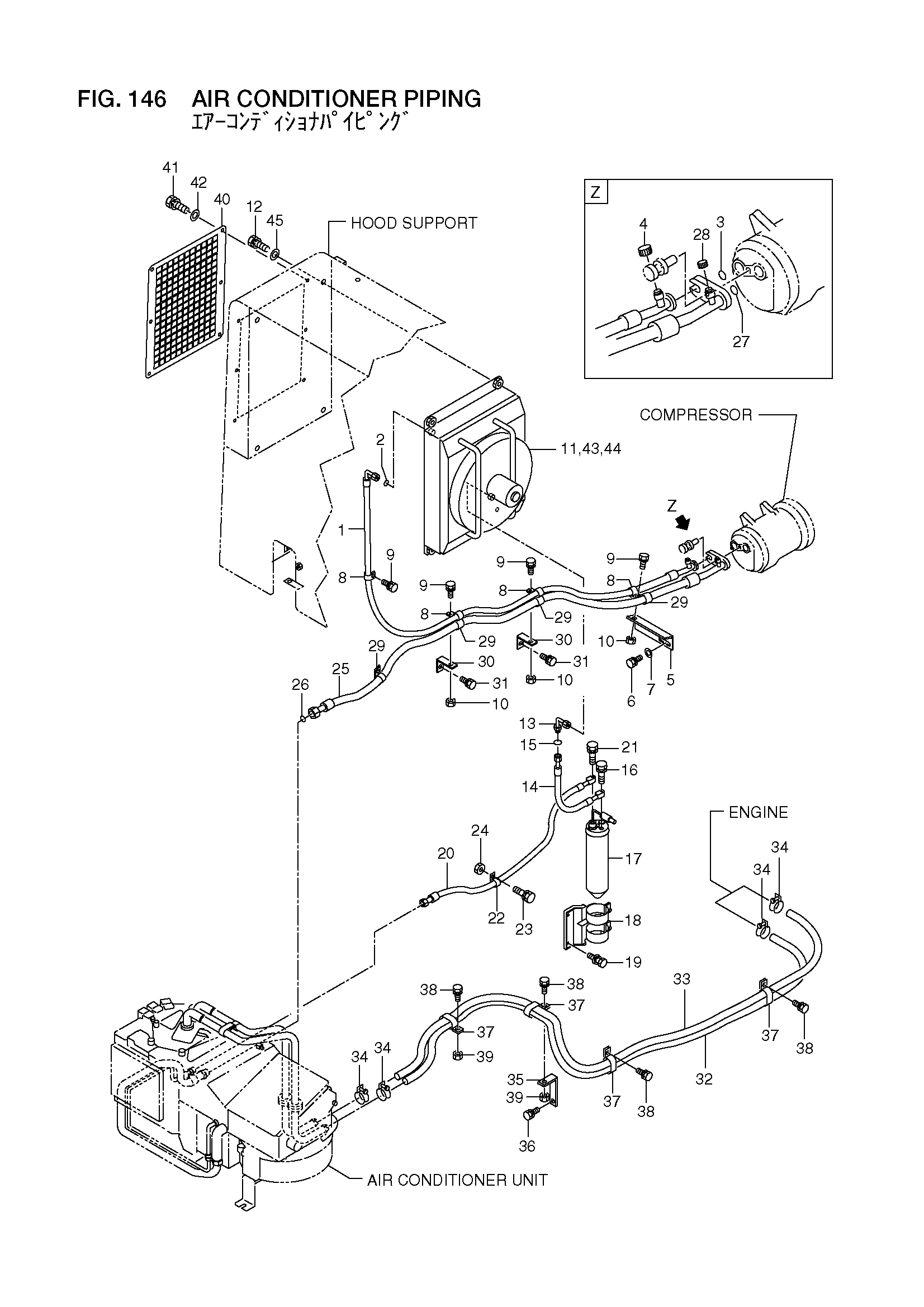

Заводская схема «Кондиционер трубопроводы» для HITACHI LX300-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26836-62041 | Шланг | 1 |
| 2 | 26756-77121 | Уплотнительное кольцо | 1 |
| 3 | 26756-77091 | Уплотнительное кольцо | 1 |
| 4 | 26756-77141 | Колпачок | 1 |
| 5 | 26826-72141 | Кронштейн | 1 |
| 6 | 01183-10020 | Болт с шайбой | 1 |
| 7 | 02000-00010 | Шайба | 1 |
| 8 | 26602-42101 | Зажим | 4 |
| 9 | 01183-10020 | Болт с шайбой | 4 |
| 10 | 01401-00010 | Гайка | 3 |
| 11 | 79721-90082 | Конденсатор | 1 |
| 12 | 01183-10020 | Болт с шайбой | 4 |
| 13 | 79721-90083 | Трубка | 1 |
| 14 | 26836-62031 | Шланг | 1 |
| 15 | 530C7-62621 | Уплотнительное кольцо | 2 |
| 16 | 01183-06025 | Болт с шайбой | 1 |
| 17 | 26756-75531 | Рекеивер | 1 |
| 18 | 26756-75541 | Кронштейн | 1 |
| 19 | 01183-08016 | Болт с шайбой | 2 |
| 20 | 26826-72181 | Шланг | 1 |
| 21 | 01183-06025 | Болт с шайбой | 1 |
| 22 | 26602-42081 | Зажим | 1 |
| 23 | 01183-10025 | Болт с шайбой | 1 |
| 24 | 01401-00010 | Гайка | 1 |
| 25 | 26836-62051 | Шланг | 1 |
| 26 | 26756-77101 | Уплотнительное кольцо | 1 |
| 27 | 26756-77131 | Уплотнительное кольцо | 1 |
| 28 | 26756-77151 | Колпачок | 1 |
| 29 | 26602-42111 | Зажим | 4 |
| 30 | 26612-42081 | Кронштейн | 2 |
| 31 | 01183-10016 | Болт с шайбой | 2 |
| 32 | 26826-72201 | Шланг | 1 |
| 33 | 26826-72211 | Шланг | 1 |
| 34 | 24067-62251 | Зажим | 4 |
| 35 | 26826-72021 | Кронштейн | 1 |
| 36 | 01183-10020 | Болт с шайбой | 1 |
| 37 | 26602-42231 | Зажим | 4 |
| 38 | 01183-10020 | Болт с шайбой | 4 |
| 39 | 01401-00010 | Гайка | 2 |
| 40 | 26836-62071 | Крышка | 1 |
| 41 | 01183-08020 | Болт с шайбой | 6 |
| 42 | 02000-00008 | Шайба | 6 |
| 43 | 26826-74041 | Вентилятор | 1 |
| 44 | 26826-74031 | Гидромотор | 1 |
| 45 | 02000-00010 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX300-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
