Задний рама проводка — HITACHI LX300-7

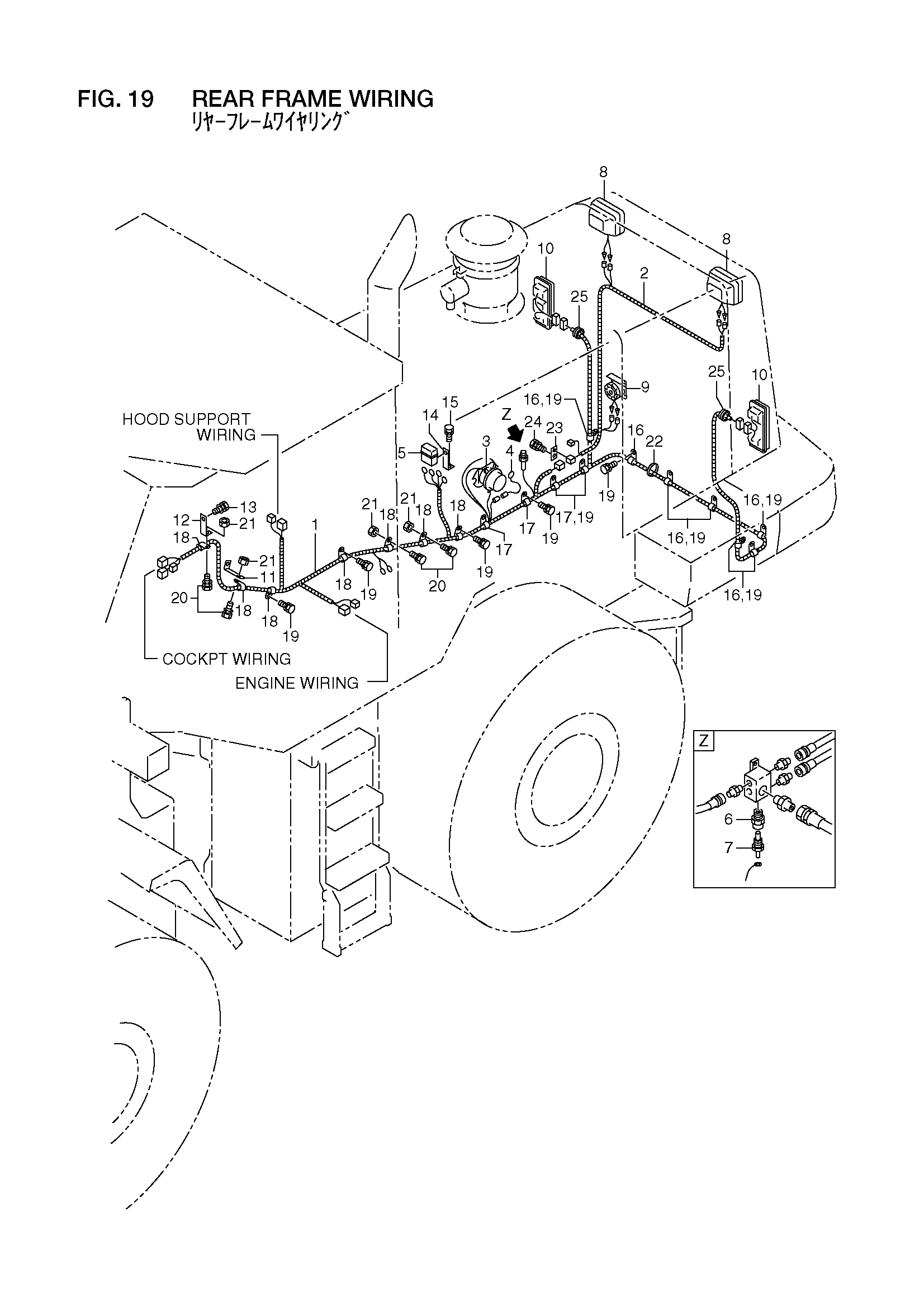

Заводская схема «Задний рама проводка» для HITACHI LX300-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26832-42232 | Провод жгут проводов, задний рама | 1 |
| 2 | 26832-42272 | Провод жгут проводов, задний решётка | 1 |
| 3 | 26401-07031 | Аккумулятор реле | 1 |
| 4 | 26662-42241 | Тяга, фусибле | 1 |
| 5 | 26812-42961 | Предохранитель короб | 1 |
| 6 | 26832-42131 | Разъём | 1 |
| 7 | 26662-42461 | Сендинг блок, термостатический | 1 |
| 8 | 26832-42301 | Воркинг фонарь | 2 |
| 9 | 26902-42482 | Буззер, задний | 1 |
| 10 | 26402-42101 | Задний комбинированный фонарь, LH | 1 |
| - | 26402-42102 | Задний комбинированный фонарь, LH | 1 |
| - | 26402-42111 | Задний комбинированный фонарь, RH | 1 |
| - | 26402-42112 | Задний комбинированный фонарь, RH | 1 |
| 11 | 26812-42751 | Кронштейн | 1 |
| 12 | 26826-72021 | Кронштейн | 1 |
| 13 | 01183-10020 | Болт с шайбой | 1 |
| 14 | 26812-42751 | Кронштейн | 1 |
| 15 | 01183-10020 | Болт с шайбой | 1 |
| 16 | 26752-42641 | Зажим | 7 |
| 17 | 26752-42671 | Зажим | 4 |
| 18 | 26752-42681 | Зажим | 7 |
| 19 | 01183-10016 | Болт с шайбой | 13 |
| 20 | 01183-10020 | Болт с шайбой | 4 |
| 21 | 01401-00010 | Гайка | 4 |
| 22 | 04913-10200 | TIE, блокировка | 6 |
| 23 | 26192-42741 | Кронштейн | 1 |
| 24 | 01183-10016 | Болт с шайбой | 2 |
| 25 | 21471-24411 | Уплотнительная втулка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX300-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
