Электрооборудование(реле) — HITACHI LX300-7

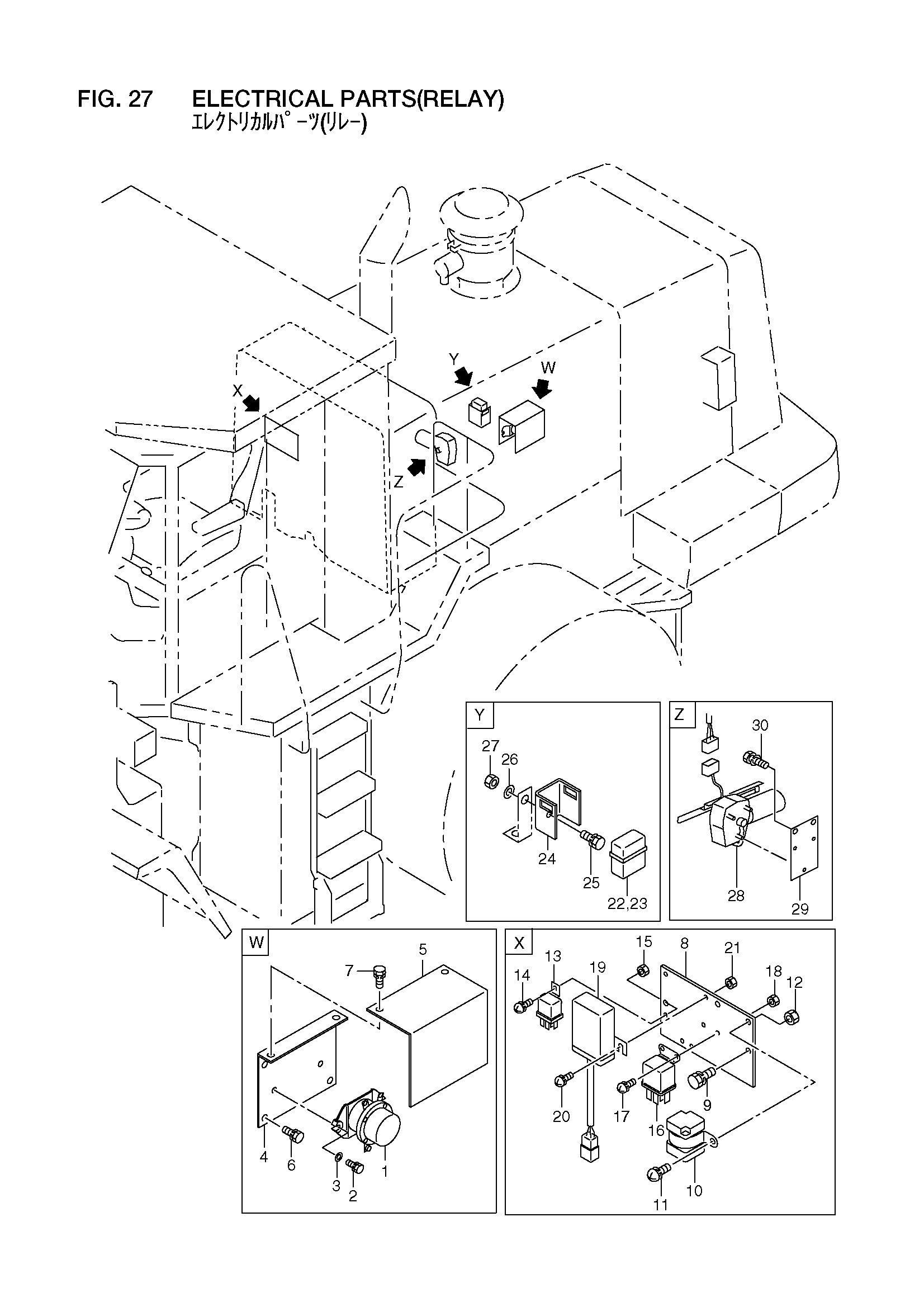

Заводская схема «Электрооборудование(реле)» для HITACHI LX300-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26401-07031 | Реле, аккумулятор | 1 |
| 2 | 01183-08030 | Болт с шайбой | 2 |
| 3 | 02000-00008 | Шайба | 2 |
| 4 | 26832-42121 | Крышка | 1 |
| 5 | 26822-42321 | Крышка | 1 |
| 6 | 01183-10016 | Болт с шайбой | 4 |
| 7 | 01183-10020 | Болт с шайбой | 2 |
| 8 | 26552-42241 | Пластина | 1 |
| 9 | 01183-10020 | Болт с шайбой | 2 |
| 10 | 26552-42101 | Реле, защитный | 1 |
| 11 | 01033-08016 | Винт и шайба | 2 |
| 12 | 01400-00008 | Гайка | 2 |
| 13 | 26552-42111 | Реле | 1 |
| 14 | 01033-06016 | Винт и шайба | 1 |
| 15 | 01400-00006 | Гайка | 1 |
| 16 | 26552-42131 | Реле, глов | 1 |
| 17 | 01033-06016 | Винт и шайба | 2 |
| 18 | 01400-00006 | Гайка | 2 |
| 19 | 26552-42141 | Управление блок, глов | 1 |
| 20 | 01033-06016 | Винт и шайба | 2 |
| 21 | 01400-00006 | Гайка | 2 |
| 22 | 26812-42961 | Короб, предохранитель | 1 |
| 23 | 26812-42871 | Предохранитель | 2 |
| 24 | 26752-42421 | Пластина | 1 |
| 25 | 01183-10020 | Болт с шайбой | 1 |
| 26 | 02000-00010 | Шайба | 1 |
| 27 | 01401-00010 | Гайка | 1 |
| 28 | 26552-42121 | Гидромотор, остановка | 1 |
| 29 | 26402-42421 | Кронштейн | 1 |
| 30 | 01183-10020 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX300-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
