Электрооборудование(фонарь)(передний) — HITACHI LX300-7

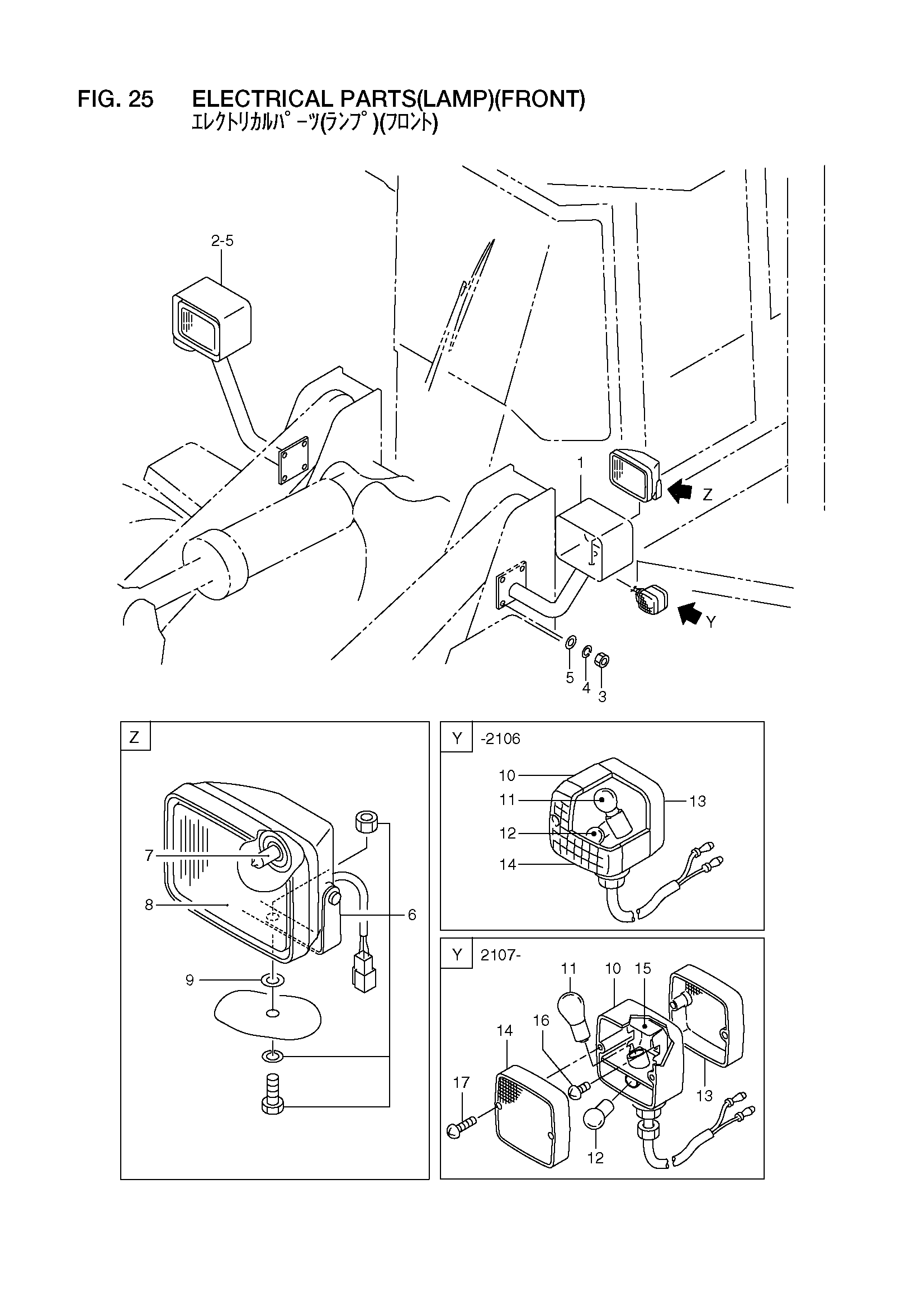

Заводская схема «Электрооборудование(фонарь)(передний)» для HITACHI LX300-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26822-42181 | Кронштейн | 1 |
| 2 | 26822-42191 | Кронштейн | 1 |
| 3 | 01401-00012 | Гайка | 8 |
| 4 | 02010-00012 | Шайба | 8 |
| 5 | 26096-42351 | Шайба | 8 |
| 6 | 26812-42511 | Фонарь, головка | 2 |
| 7 | 79022-97023 | Лампа | 2 |
| 8 | 29372-42011 | Рассеиватель | 2 |
| 9 | 02000-00014 | Шайба | 2 |
| A1 | 26402-42431 | Комбинированный фонарь в сборе | 2 |
| - | 26402-42432 | Комбинированный фонарь в сборе | 2 |
| 10 | NO PART NO. | Корпус | 2 |
| - | 26192-47371 | Корпус | 2 |
| 11 | NO PART NO. | Лампа | 2 |
| - | 26402-47291 | Лампа | 2 |
| 12 | 26602-47511 | Лампа | 2 |
| - | 26402-47301 | Лампа | 2 |
| 13 | 26382-47011 | Ленс, задний | 2 |
| - | 26192-47411 | Ленс, задний | 2 |
| 14 | 26382-47001 | Ленс, передний | 2 |
| - | 26192-47401 | Ленс, передний | 2 |
| 15 | 26192-47381 | Рефлектор | 2 |
| 16 | 26192-47391 | Винт | 4 |
| 17 | 26402-47311 | Винт | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX300-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
