Крутящий момент преобразователь(1/2) — HITACHI LX300-7

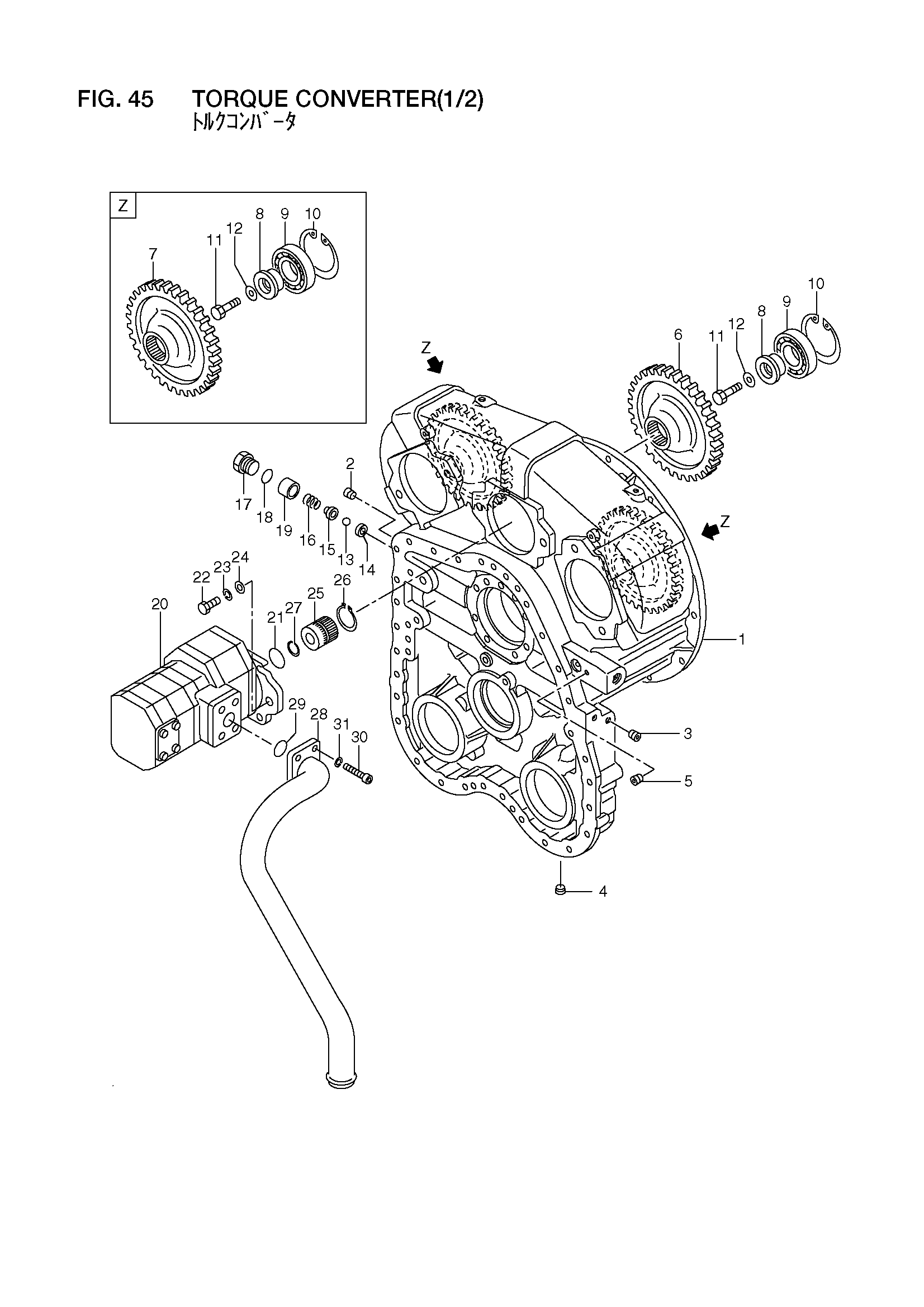

Заводская схема «Крутящий момент преобразователь(1/2)» для HITACHI LX300-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 16832-52512 | Корпус | 1 |
| 2 | 14813-82341 | Пробка | 1 |
| 3 | 14813-82351 | Пробка | 14 |
| 4 | 14813-82371 | Пробка | 1 |
| 5 | 24047-92101 | Пробка | 1 |
| 6 | 16772-52601 | Шестерня | 1 |
| 7 | 16772-52611 | Шестерня | 2 |
| 8 | 16772-52621 | Опора, подшипник | 3 |
| 9 | 03001-06211 | Подшипник | 3 |
| 10 | 02110-00100 | Кольцо, стопорный | 3 |
| 11 | 01116-16050 | Болт | 3 |
| 12 | 26111-02161 | Шайба | 3 |
| 13 | 03190-00018 | Шарик | 1 |
| 14 | 16312-52271 | Сиденье | 1 |
| 15 | 16402-54291 | Лист, пружина | 1 |
| 16 | 16792-52201 | Пружина | 1 |
| 17 | 16382-52251 | Пробка | 1 |
| 18 | 03320-00240 | Уплотнительное кольцо | 1 |
| 19 | 16402-54281 | Втулка | 1 |
| 20 | 16832-52002 | Насос, кхаргинг | 1 |
| 21 | 03350-01250 | Уплотнительное кольцо | 1 |
| 22 | 01116-16045 | Болт | 2 |
| 23 | 02011-00016 | Шайба | 2 |
| 24 | 190A3-02051 | Шайба | 2 |
| 25 | 16832-52521 | Втулка, насос привод | 1 |
| 26 | 02100-00045 | Кольцо, стопорный | 1 |
| 27 | 02110-00028 | Кольцо, стопорный | 1 |
| 28 | 16832-52911 | Трубка, всасывание | 1 |
| 29 | 26607-62661 | Уплотнительное кольцо | 1 |
| 30 | 01110-12040 | Болт | 4 |
| 31 | 02010-00012 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX300-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
