Гидроцилиндр ковша — HITACHI LX300-7

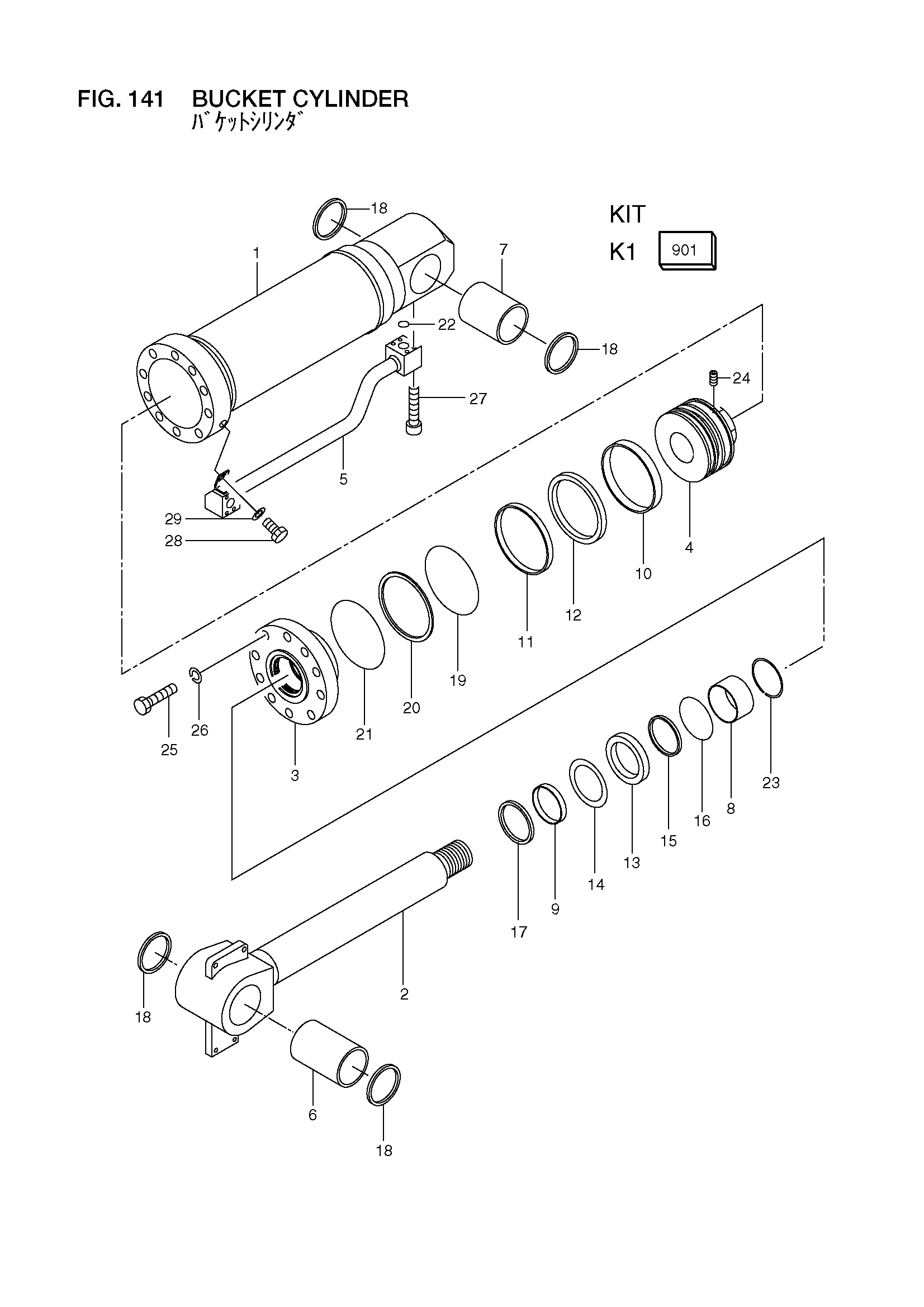

Заводская схема «Гидроцилиндр ковша» для HITACHI LX300-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A1 | 26838-52011 | Гидроцилиндр ковша в сборе | 1 |
| 901 | 26838-57031 | Комплект, репаир | 1 |
| 1 | 26838-57001 | Гидроцилиндр | 1 |
| 2 | 26838-57011 | Шток, поршень | 1 |
| 3 | 26808-57022 | Крышка, шток | 1 |
| 4 | 26818-57021 | Поршень | 1 |
| 5 | 26808-57121 | Трубка | 1 |
| 6 | 26838-57021 | Втулка | 1 |
| 7 | 26838-47011 | Втулка | 1 |
| 8 | 26808-57081 | Втулка, DU | 1 |
| 9 | 26818-57031 | Кольцо, веар | 1 |
| 10 | 26908-47111 | Кольцо, веар | 1 |
| 11 | 26908-47121 | Кольцо, веар | 1 |
| 12 | 26808-57031 | Манжета | 1 |
| 13 | 26808-57061 | Манжета, шток | 1 |
| 14 | 26808-57071 | Кольцо, задний UP | 1 |
| 15 | 26808-57041 | Уплотнение, ступень | 1 |
| 16 | 26808-57051 | Уплотнительное кольцо | 1 |
| 17 | 26808-57102 | Уплотнение, пыль | 1 |
| 18 | 26838-47021 | Уплотнение, пыль | 4 |
| 19 | 03350-02200 | Уплотнительное кольцо | 1 |
| 20 | 25368-47991 | Кольцо, задний UP | 1 |
| 21 | 26808-57131 | Уплотнительное кольцо | 1 |
| 22 | 03350-00400 | Уплотнительное кольцо | 1 |
| 23 | 26808-57091 | Кирклип | 1 |
| 24 | 26908-47181 | Винт | 1 |
| 25 | 26808-57141 | Болт | 10 |
| 26 | 02010-00030 | Шайба | 10 |
| 27 | 56800-53411 | Болт | 4 |
| 28 | 01113-14035 | Болт | 1 |
| 29 | 02010-00014 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX300-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
