Гидробак — HITACHI LX300-7

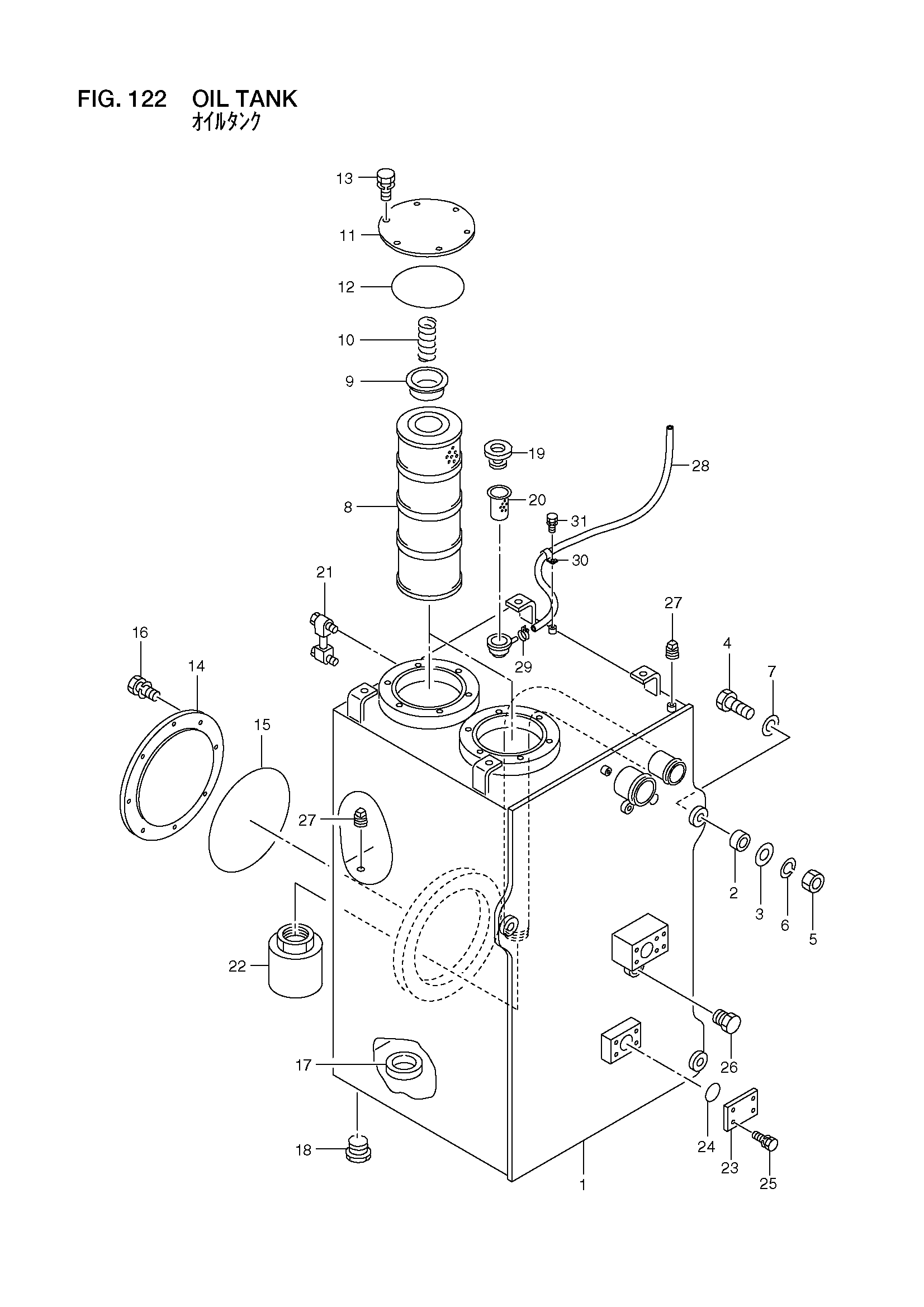

Заводская схема «Гидробак» для HITACHI LX300-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26837-50212 | Бак, масляный | 1 |
| 2 | 26832-22051 | Проставка | 3 |
| 3 | 21778-02521 | Шайба | 3 |
| 4 | 01116-20080 | Болт | 3 |
| 5 | 01401-10020 | Гайка | 3 |
| 6 | 02011-00020 | Шайба | 3 |
| 7 | 26323-02001 | Шайба | 3 |
| 8 | 20807-50021 | Фильтр, обратный | 2 |
| 9 | 26607-52441 | Фиксатор, пружина | 2 |
| 10 | 26607-52241 | Пружина | 2 |
| 11 | 26607-52091 | Опора, пластина | 2 |
| 12 | 03310-01750 | Уплотнительное кольцо | 2 |
| 13 | 01183-10025 | Болт с шайбой | 12 |
| 14 | 204L7-52161 | Пластина, крышка | 1 |
| 15 | 03310-02800 | Уплотнительное кольцо | 1 |
| 16 | 01183-10020 | Болт с шайбой | 8 |
| 17 | 26607-52251 | Магнит | 1 |
| 18 | 24047-92151 | Пробка | 1 |
| 19 | 26387-52031 | Колпачок | 1 |
| 20 | 26317-52052 | Фильтр | 1 |
| 21 | 26607-52261 | Указатель, уровень | 1 |
| 22 | 26837-52271 | Фильтр, всасывание | 1 |
| 23 | 26907-63381 | Пластина | 1 |
| 24 | 26607-62651 | Уплотнительное кольцо | 1 |
| 25 | 01183-12030 | Болт с шайбой | 4 |
| 26 | 24047-92151 | Пробка | 1 |
| 27 | 04000-00200 | Пробка | 3 |
| - | 04000-00200 | Пробка | 2 |
| 28 | 26817-82331 | Шланг | 1 |
| 29 | 04911-00014 | Зажим | 1 |
| 30 | 26602-42071 | Зажим | 1 |
| 31 | 01183-10016 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX300-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
