Кхаргинг клапан — HITACHI LX300-7

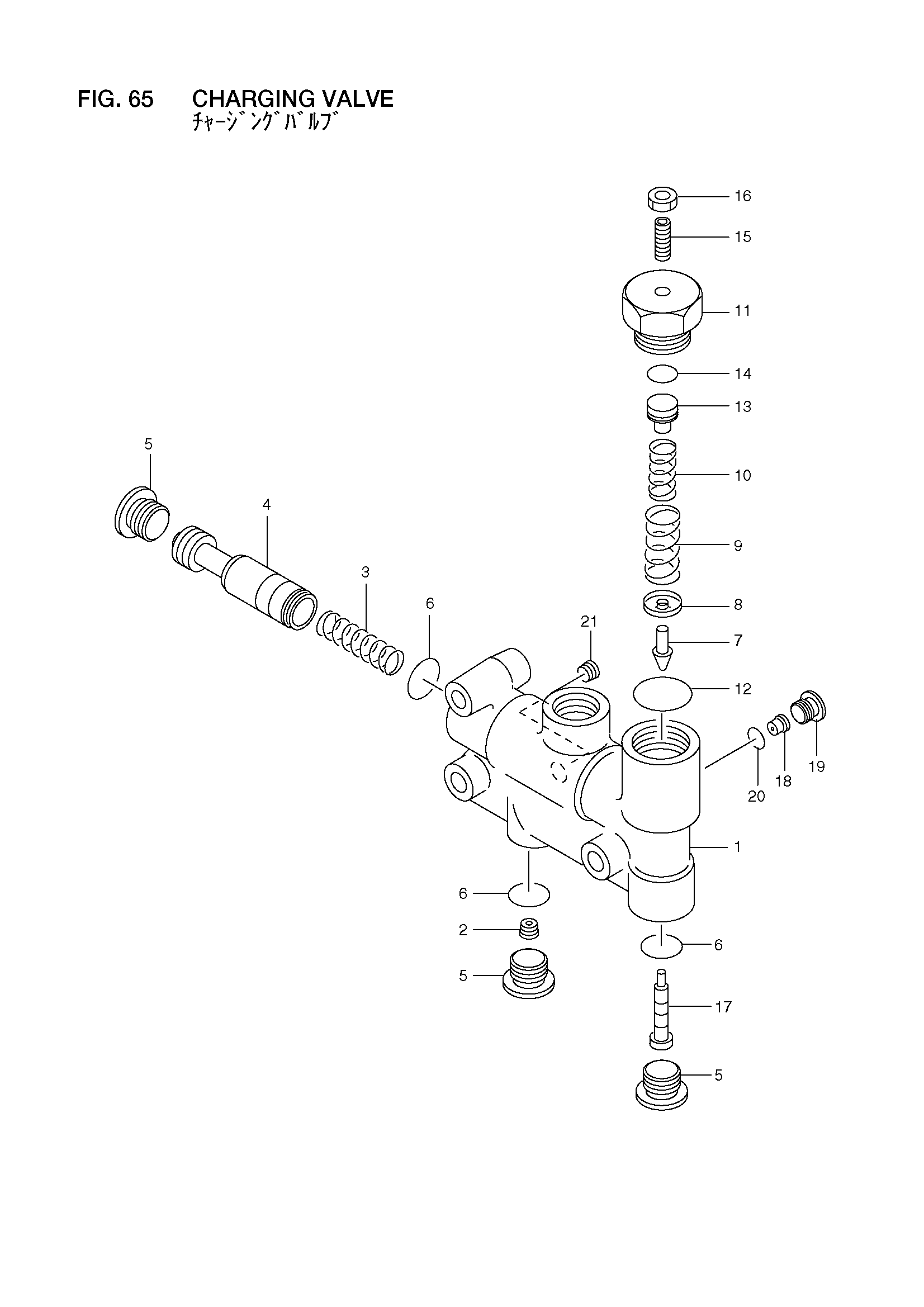

Заводская схема «Кхаргинг клапан» для HITACHI LX300-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A1 | 26835-42541 | Кхаргинг клапан в сборе | 1 |
| 1 | NO PART NO. | Корпус | 1 |
| 2 | NO PART NO. | Дроссель | 1 |
| 3 | 26567-47001 | Пружина | 1 |
| 4 | 26567-47011 | Золотник | 1 |
| 5 | 26567-47021 | Пробка | 3 |
| 6 | 26665-47881 | Уплотнительное кольцо | 3 |
| 7 | NO PART NO. | Клапан, пилотный | 1 |
| 8 | NO PART NO. | Сиденье, пружина | 1 |
| 9 | NO PART NO. | Пружина | 1 |
| 10 | NO PART NO. | Пружина | 1 |
| 11 | NO PART NO. | Пробка | 1 |
| 12 | 26567-47031 | Уплотнительное кольцо | 1 |
| 13 | NO PART NO. | Сиденье | 1 |
| 14 | 26567-47041 | Уплотнительное кольцо | 1 |
| 15 | NO PART NO. | Винт | 1 |
| 16 | NO PART NO. | Гайка | 1 |
| 17 | 26567-47051 | Плунжер | 1 |
| 18 | NO PART NO. | Дроссель | 1 |
| 19 | 26567-47061 | Пробка | 1 |
| 20 | 26567-47071 | Уплотнительное кольцо | 1 |
| 21 | NO PART NO. | Пробка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX300-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
