Гидравлическая система(всасывание) — HITACHI LX300-7

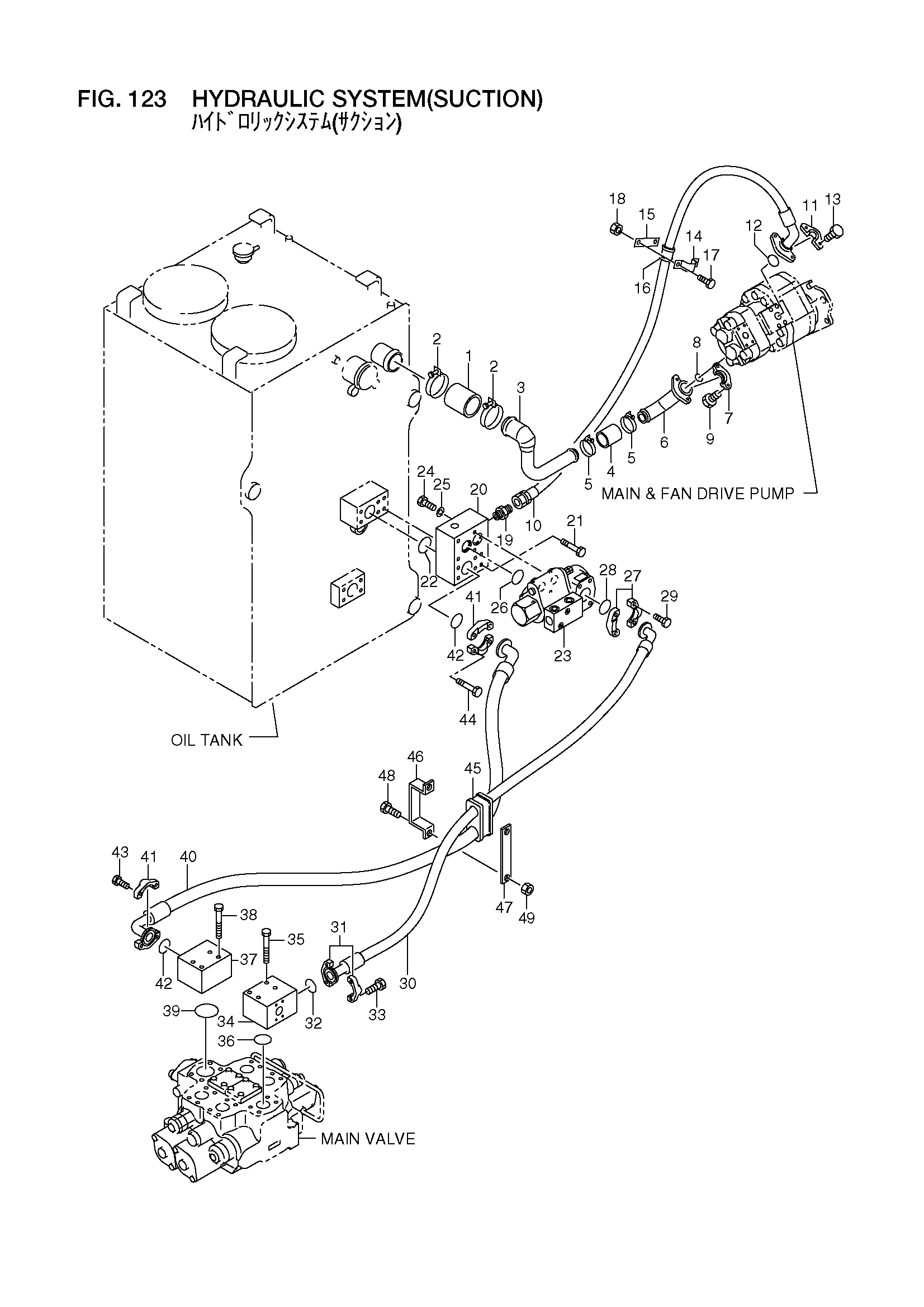

Заводская схема «Гидравлическая система(всасывание)» для HITACHI LX300-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26607-62541 | Шланг | 1 |
| 2 | 26607-63291 | Зажим | 2 |
| 3 | 26837-62801 | Трубка | 1 |
| 4 | 26507-63081 | Шланг | 1 |
| 5 | 24067-62321 | Зажим | 2 |
| 6 | 26507-60261 | Стем, всасывание | 1 |
| 7 | 26607-62601 | Фланец, разрезной | 2 |
| 8 | 26607-62661 | Уплотнительное кольцо | 1 |
| 9 | 01116-12035 | Болт | 4 |
| 10 | 26837-62851 | Шланг | 1 |
| 11 | 26607-62571 | Фланец, разрезной | 2 |
| 12 | 26607-62631 | Уплотнительное кольцо | 1 |
| 13 | 01116-10030 | Болт | 4 |
| 14 | 26817-62521 | Хомут | 1 |
| 15 | 26667-62381 | Пластина | 1 |
| 16 | 26787-62171 | Резиновая прокладка | 1 |
| 17 | 01183-12030 | Болт с шайбой | 2 |
| 18 | 01401-00012 | Гайка | 1 |
| 19 | 04134-21010 | Ниппель | 1 |
| 20 | 26837-62831 | Блок | 1 |
| 21 | 01110-12090 | Болт | 2 |
| 22 | 26607-62651 | Уплотнительное кольцо | 1 |
| 23 | 26837-32011 | Клапан, унлоадер | 1 |
| 24 | 01116-10085 | Болт | 4 |
| 25 | 02011-00010 | Шайба | 4 |
| 26 | 26607-62631 | Уплотнительное кольцо | 2 |
| 27 | 26607-62591 | Фланец, разрезной | 2 |
| 28 | 26607-62651 | Уплотнительное кольцо | 1 |
| 29 | 01116-12035 | Болт | 4 |
| 30 | 26837-62662 | Шланг | 1 |
| 31 | 26607-62571 | Фланец, разрезной | 2 |
| 32 | 26607-62631 | Уплотнительное кольцо | 1 |
| 33 | 01116-10030 | Болт | 4 |
| 34 | 26837-62611 | Блок | 1 |
| 35 | 01116-12100 | Болт | 4 |
| 36 | 26607-62651 | Уплотнительное кольцо | 1 |
| 37 | 26837-62621 | Блок | 1 |
| 38 | 01116-12100 | Болт | 4 |
| 39 | 26607-62661 | Уплотнительное кольцо | 1 |
| 40 | 26837-62792 | Шланг | 1 |
| - | 26837-62793 | Шланг | 1 |
| 41 | 26607-62591 | Фланец, разрезной | 4 |
| 42 | 26607-62651 | Уплотнительное кольцо | 2 |
| 43 | 01116-12035 | Болт | 4 |
| 44 | 01116-12110 | Болт | 4 |
| 45 | 26837-62631 | Резиновая прокладка | 1 |
| 46 | 26837-62641 | Хомут | 1 |
| 47 | 26837-62651 | Пластина | 1 |
| 48 | 01183-10035 | Болт с шайбой | 2 |
| 49 | 01401-00010 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX300-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
