Охлаждение система — HITACHI LX300-7

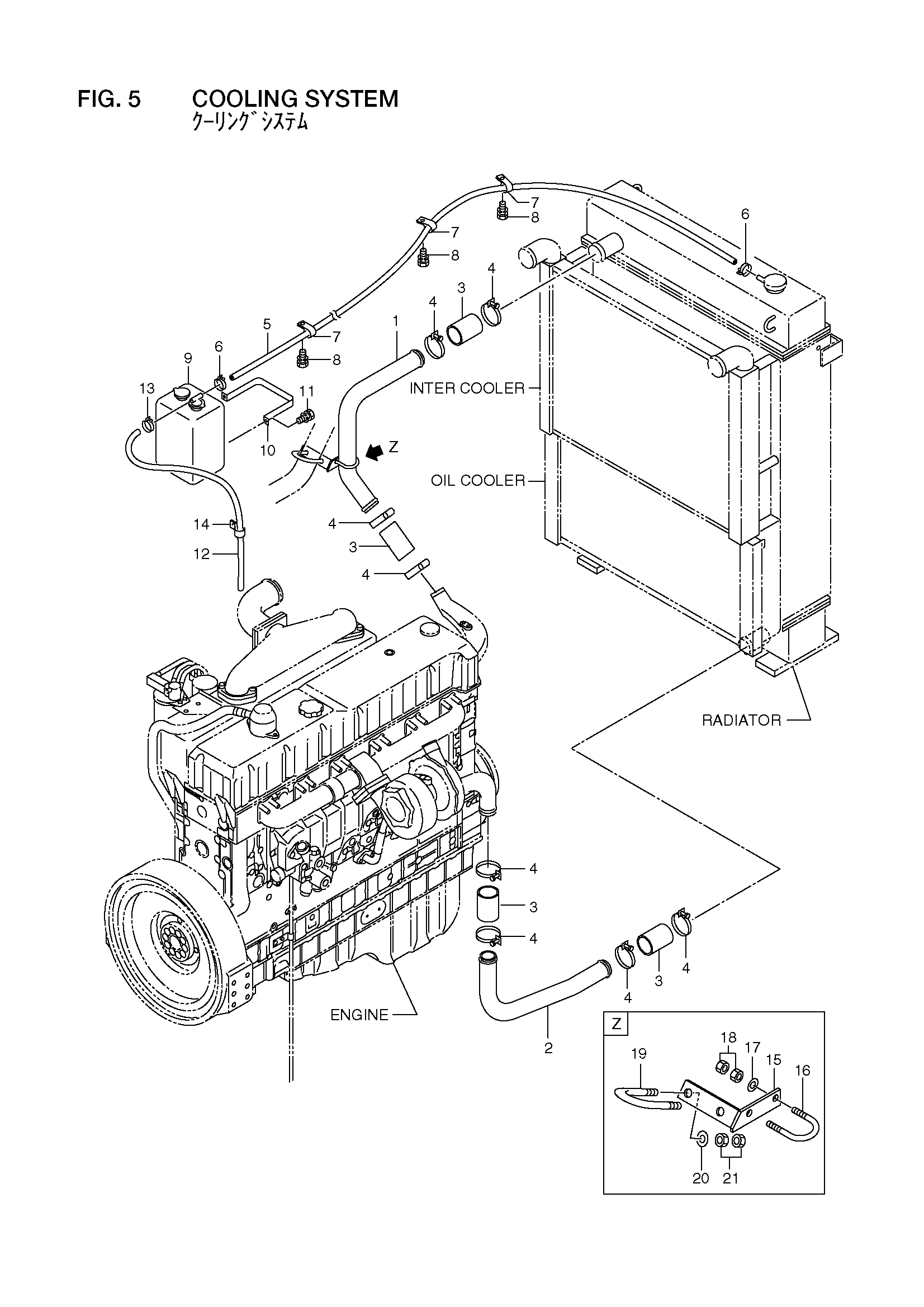

Заводская схема «Охлаждение система» для HITACHI LX300-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26832-12071 | Трубка | 1 |
| 2 | 26832-12081 | Трубка | 1 |
| 3 | 26607-62541 | Шланг | 4 |
| 4 | 26607-63291 | Зажим | 8 |
| 5 | 26822-12171 | Шланг | 1 |
| 6 | 04911-00014 | Зажим | 2 |
| 7 | 26602-42061 | Зажим | 6 |
| 8 | 01183-10016 | Болт с шайбой | 6 |
| 9 | 26782-12081 | Бак, резервный | 1 |
| 10 | 26602-12101 | Ремень | 1 |
| 11 | 01183-10020 | Болт с шайбой | 2 |
| 12 | 04720-08150 | Шланг | 1 |
| 13 | 04911-00011 | Зажим | 1 |
| 14 | 26602-42051 | Зажим | 1 |
| 15 | 26832-12571 | Кронштейн | 1 |
| 16 | 26619-12261 | U болт | 1 |
| 17 | 26091-12081 | Шайба | 2 |
| 18 | 01401-00010 | Гайка | 4 |
| 19 | 26619-12271 | U болт | 1 |
| 20 | 26063-02111 | Шайба | 2 |
| 21 | 01401-00012 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX300-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
