Электромагнитный клапан — HITACHI LX300-7

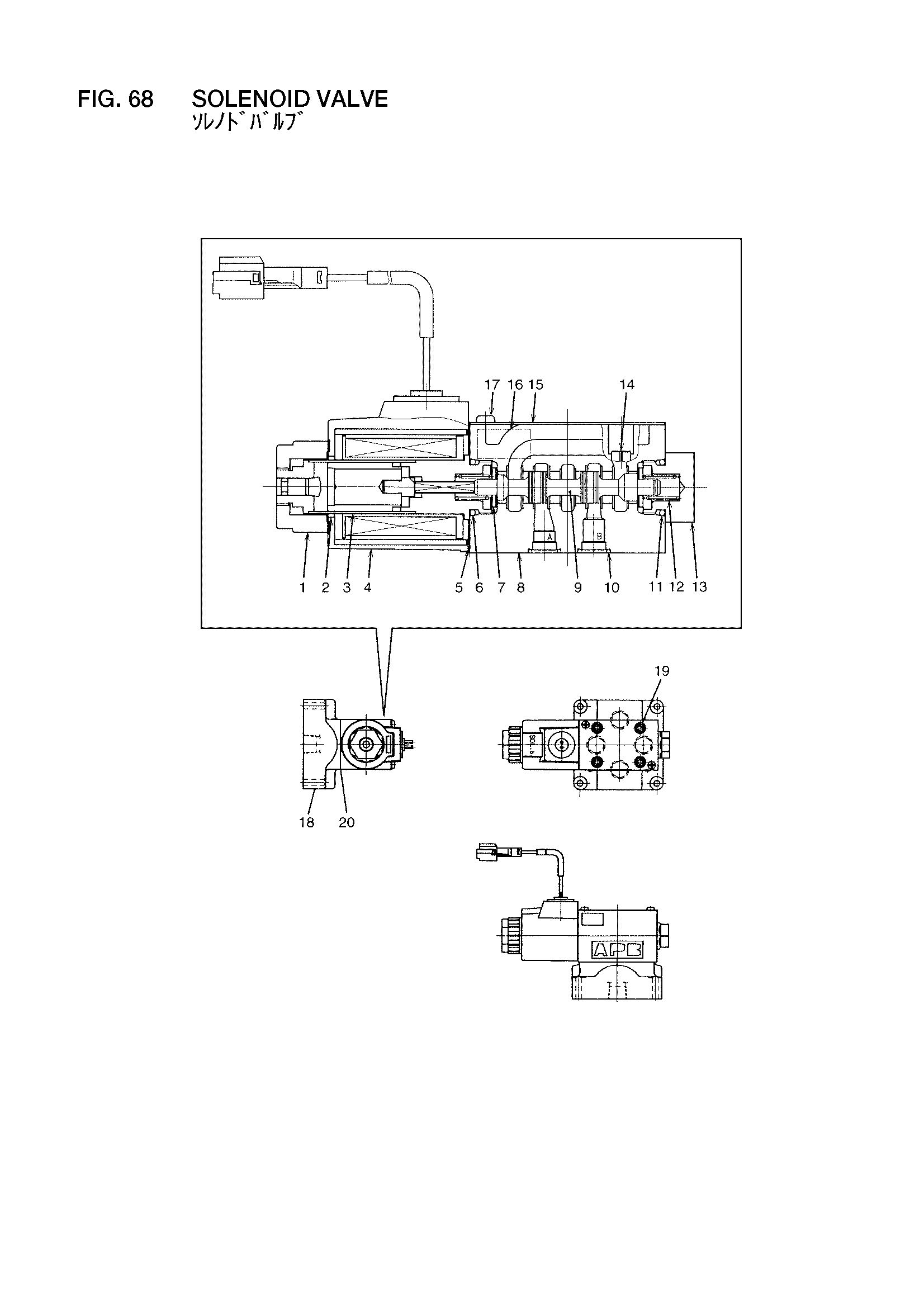

Заводская схема «Электромагнитный клапан» для HITACHI LX300-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A1 | 26555-42021 | Клапан в сборе | 1 |
| A2 | 26555-47011 | Электромагнитный клапан в сборе | 1 |
| 1 | 26555-47031 | Гайка | 1 |
| 2 | 26555-47141 | Уплотнительное кольцо | 1 |
| 3 | 26555-47041 | Коре, электромагнитный | 1 |
| 4 | 26555-47051 | Коил, электромагнитный | 1 |
| 5 | 26555-47061 | Манжета | 1 |
| 6 | 26555-47151 | Уплотнительное кольцо | 1 |
| 7 | 26555-47071 | Шайба | 2 |
| 8 | 26555-47081 | Корпус | 1 |
| 9 | 26555-47091 | Золотник | 1 |
| 10 | 26555-47131 | Уплотнительное кольцо | 4 |
| 11 | 26555-47151 | Уплотнительное кольцо | 1 |
| 12 | 26555-47101 | Пружина | 2 |
| 13 | 26555-47111 | Пробка | 1 |
| 14 | 26555-47121 | Палец, пружина | 4 |
| 15 | NO PART NO. | Информационная табличка | 1 |
| 16 | NO PART NO. | Информационная табличка | 1 |
| 17 | 01030-04006 | Винт | 2 |
| 18 | 26555-47021 | Пластина, дополнительный | 1 |
| 19 | 01170-05050 | Болт | 4 |
| 20 | 26555-47131 | Уплотнительное кольцо | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX300-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
