Привод блок(3/5) — HITACHI LX300-7

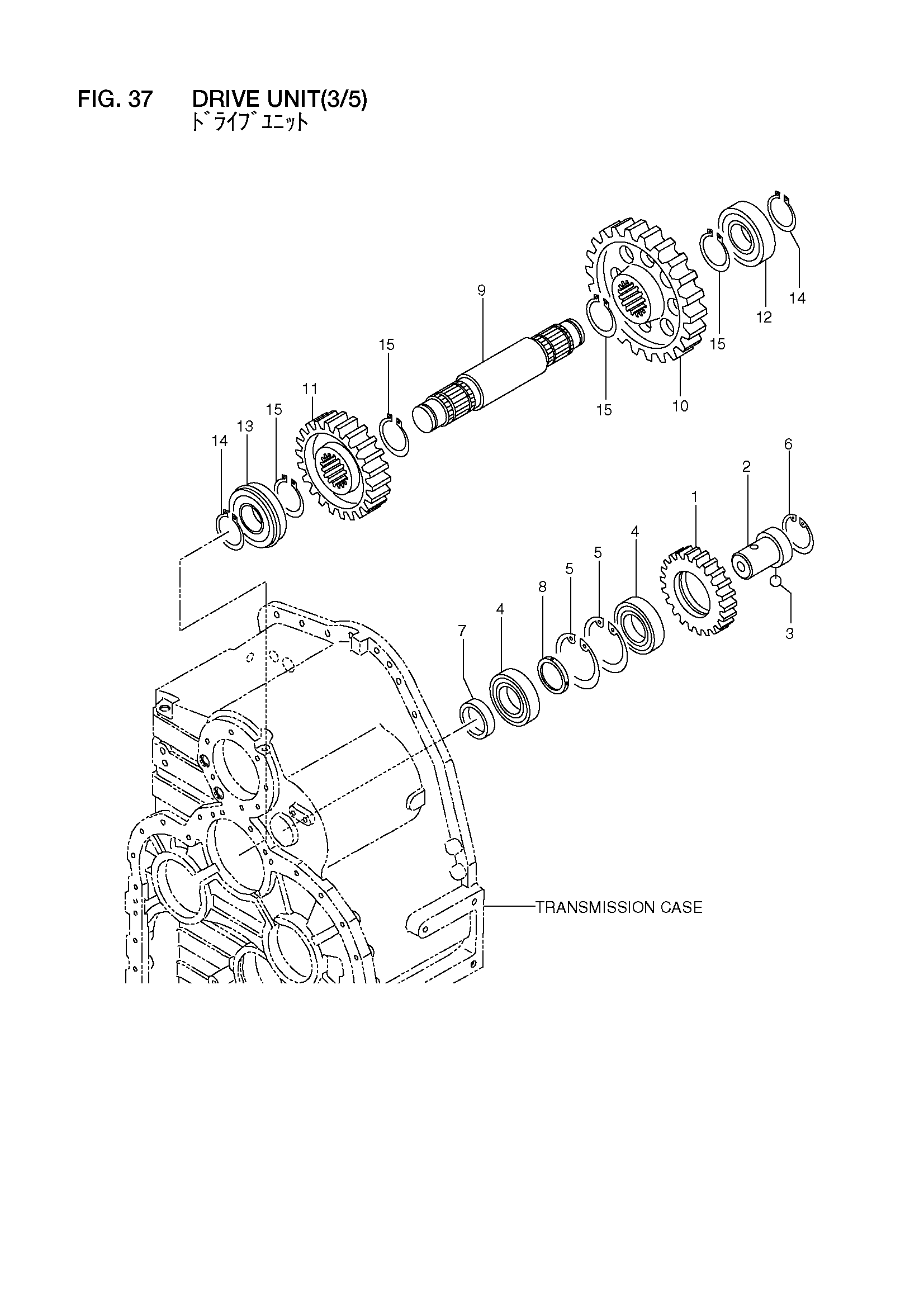

Заводская схема «Привод блок(3/5)» для HITACHI LX300-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A1 | 16832-50002 | Привод блок в сборе | 1 |
| 1 | 16832-52151 | Шестерня | 1 |
| 2 | 16832-52291 | Вал | 1 |
| 3 | 03190-00010 | Шарик | 1 |
| 4 | 16832-52171 | Подшипник | 2 |
| 5 | 02110-00100 | Кольцо, стопорный | 2 |
| 6 | 16762-52831 | Кольцо, стопорный | 1 |
| 7 | 16832-52301 | Проставка | 1 |
| 8 | 16832-52311 | Проставка | 1 |
| 9 | 16832-52181 | Вал | 1 |
| 10 | 16832-52631 | Шестерня | 1 |
| 11 | 16832-52641 | Шестерня | 1 |
| 12 | 16832-52531 | Подшипник | 1 |
| 13 | 16762-52711 | Подшипник | 1 |
| 14 | 02100-00055 | Кольцо, стопорный | 2 |
| 15 | 02100-00075 | Кольцо, стопорный | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX300-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
