Тормоз линия(тормозной клапан - гидроаккумулятор) — HITACHI LX300-7

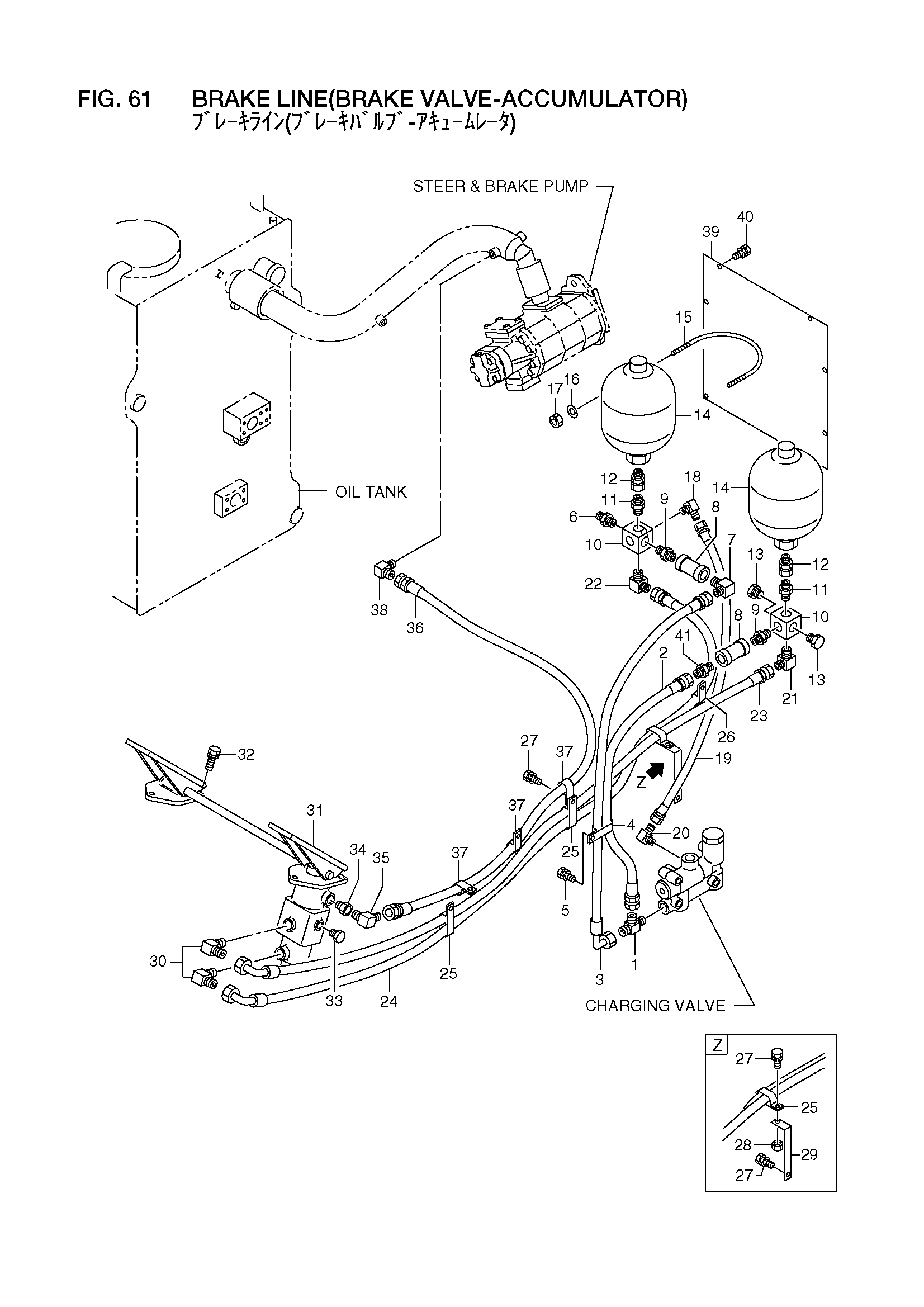

Заводская схема «Тормоз линия(тормозной клапан - гидроаккумулятор)» для HITACHI LX300-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26665-42141 | Тройник | 1 |
| 2 | 26835-42361 | Шланг | 1 |
| 3 | 26835-42371 | Шланг | 1 |
| 4 | 26602-42201 | Зажим | 1 |
| 5 | 01183-10025 | Болт с шайбой | 1 |
| 6 | 04137-00303 | Ниппель | 1 |
| 7 | 21967-62451 | Угловой штуцер | 1 |
| 8 | 26067-92781 | Клапан, обратный | 2 |
| 9 | 04121-00303 | Штуцер | 2 |
| 10 | 26825-42221 | Блок | 2 |
| 11 | 04137-00404 | Ниппель | 2 |
| 12 | 04135-20404 | Ниппель | 2 |
| 13 | 24047-92121 | Пробка | 2 |
| 14 | 26835-42001 | Гидроаккумулятор | 2 |
| 15 | 26905-42422 | U болт | 2 |
| 16 | 26606-52721 | Шайба | 4 |
| 17 | 01401-00010 | Гайка | 8 |
| 18 | 26907-62501 | Угловой штуцер | 1 |
| 19 | 26835-42381 | Шланг | 1 |
| 20 | 04150-20202 | Угловой штуцер | 1 |
| 21 | 21967-62461 | Угловой штуцер | 1 |
| 22 | 26825-42331 | Угловой штуцер | 1 |
| 23 | 26835-42391 | Шланг | 1 |
| 24 | 26835-42401 | Шланг | 1 |
| 25 | 26602-42221 | Зажим | 4 |
| 26 | 26602-42101 | Зажим | 1 |
| 27 | 01183-10020 | Болт с шайбой | 5 |
| 28 | 01401-00010 | Гайка | 3 |
| 29 | 26825-42311 | Кронштейн | 1 |
| 30 | 04150-20303 | Угловой штуцер | 2 |
| 31 | 26835-42531 | Тормозной клапан | 1 |
| 32 | 01183-08030 | Болт с шайбой | 6 |
| 33 | 16603-02491 | Пробка | 1 |
| 34 | 04134-20404 | Ниппель | 1 |
| 35 | 21777-93001 | Угловой штуцер | 1 |
| 36 | 26835-42411 | Шланг | 1 |
| 37 | 26602-42101 | Зажим | 3 |
| 38 | 21967-62461 | Угловой штуцер | 1 |
| 39 | 26835-42301 | Крышка | 1 |
| 40 | 01183-08016 | Болт с шайбой | 6 |
| 41 | 04137-00303 | Ниппель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX300-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
