Клапан управление(3/3) — HITACHI LX300-7

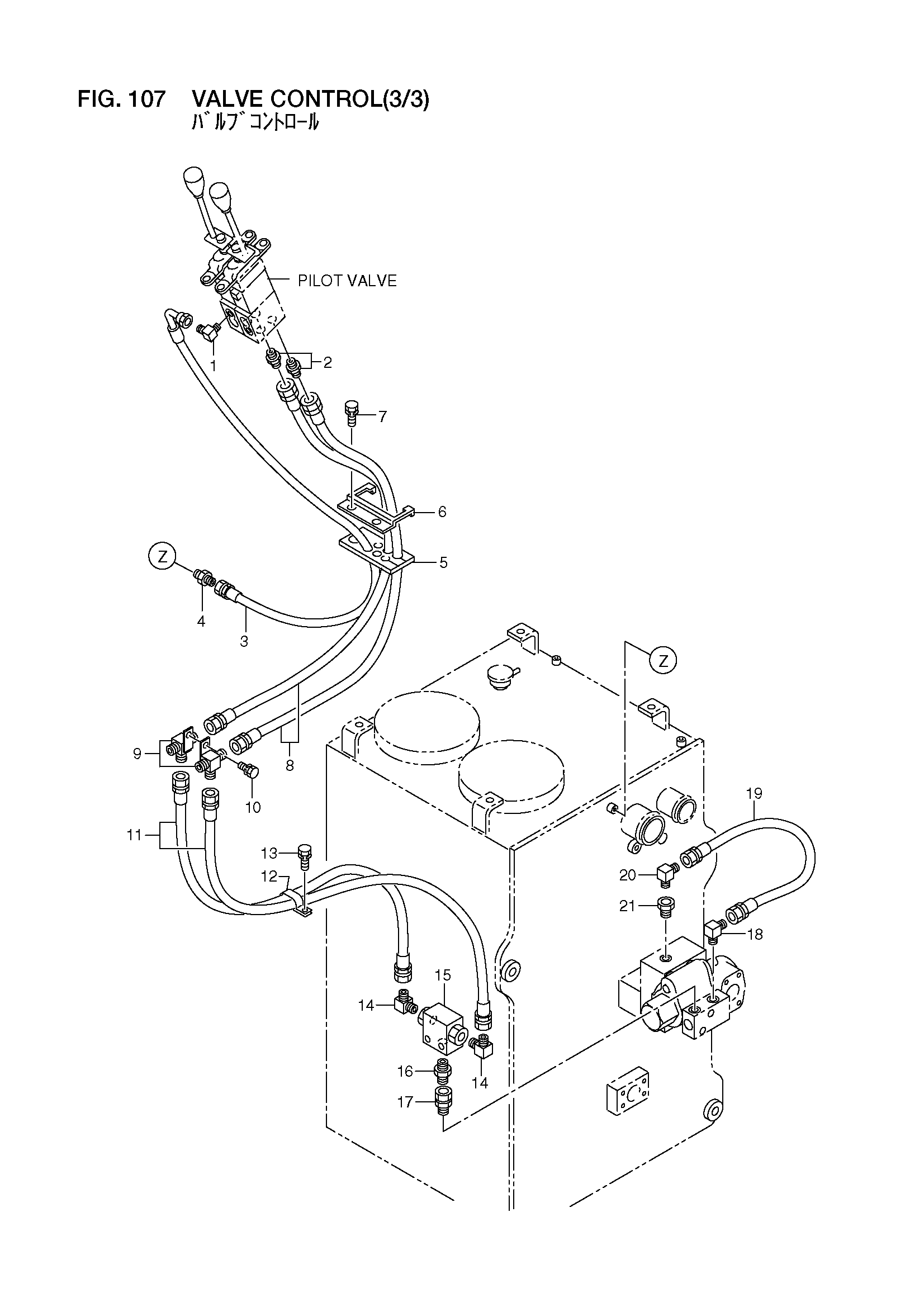

Заводская схема «Клапан управление(3/3)» для HITACHI LX300-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 04150-20202 | Угловой штуцер | 1 |
| 2 | 04134-20202 | Ниппель | 2 |
| 3 | 26837-42521 | Шланг | 1 |
| 4 | 04137-00202 | Ниппель | 1 |
| 5 | 26827-42121 | Резиновая прокладка | 1 |
| 6 | 26827-42131 | Кронштейн | 1 |
| 7 | 01183-10020 | Болт с шайбой | 2 |
| 8 | 26837-42382 | Шланг | 2 |
| 9 | 26927-42211 | Тройник | 2 |
| 10 | 01183-10025 | Болт с шайбой | 1 |
| 11 | 26837-42402 | Шланг | 2 |
| 12 | 26602-42181 | Зажим | 1 |
| 13 | 01183-10016 | Болт с шайбой | 1 |
| 14 | 04150-20202 | Угловой штуцер | 2 |
| 15 | 26837-42571 | Клапан, схуттле | 1 |
| 16 | 04134-20202 | Ниппель | 1 |
| 17 | 04135-20202 | Унион | 1 |
| 18 | 04150-20202 | Угловой штуцер | 1 |
| 19 | 26837-42411 | Шланг | 1 |
| 20 | 21967-62441 | Угловой штуцер | 1 |
| 21 | 24047-92391 | Втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX300-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
