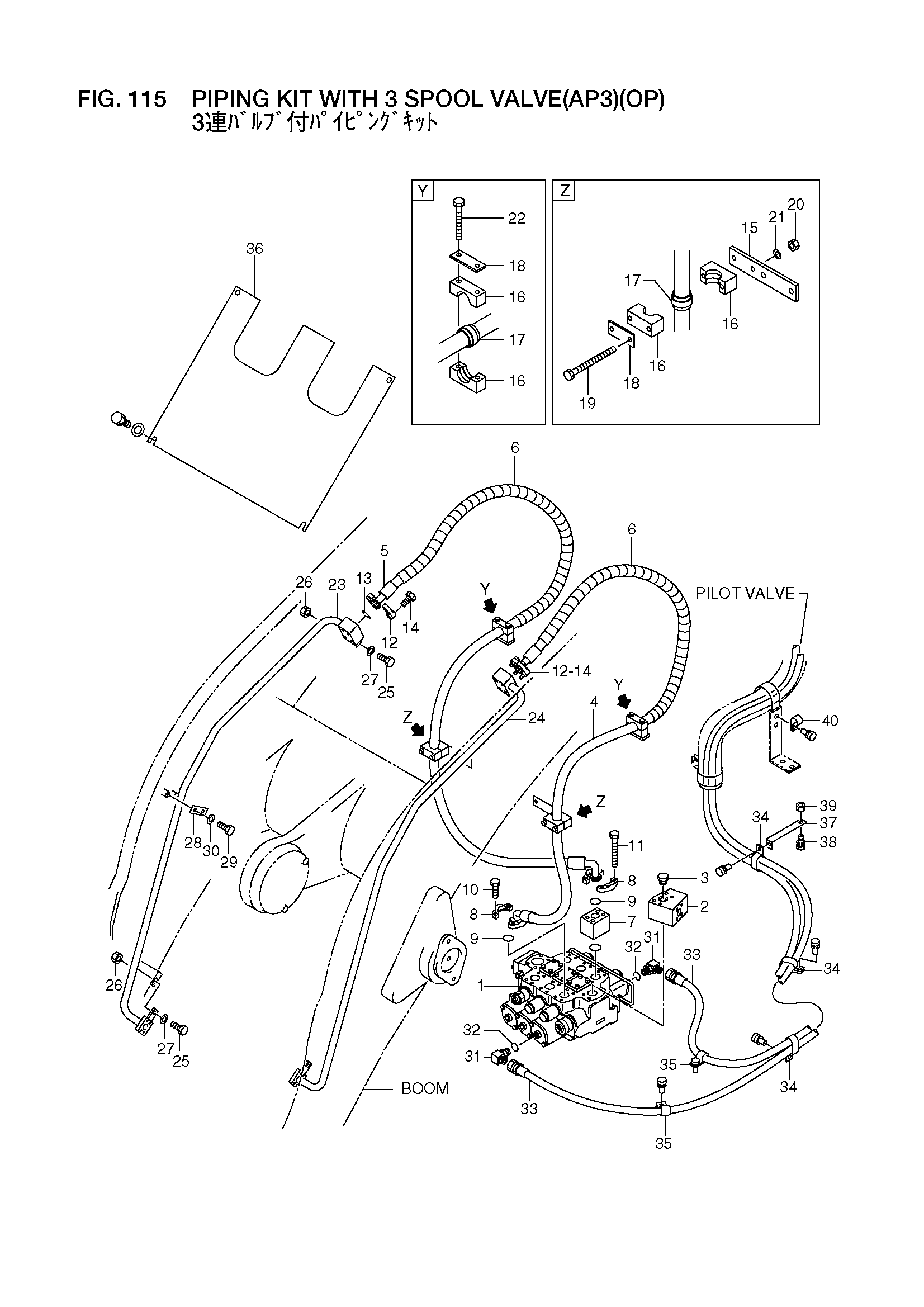

Трубопроводы комплект с 3 золотник клапан(AP3)(OP) — HITACHI LX300-7

Заводская схема «Трубопроводы комплект с 3 золотник клапан(AP3)(OP)» для HITACHI LX300-7. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	56830-20621	Клапан, основной	1
2	56830-20671	Блок	1
3	16603-02501	Пробка	1
4	56830-20811	Шланг	1
5	56830-20821	Шланг	1
6	21787-92391	Армор, пластиковый	2
7	56830-20861	Блок	1
8	26607-62591	Фланец, разрезной	4
9	26607-62651	Уплотнительное кольцо	2
10	01116-12035	Болт	4
11	01116-12110	Болт	4
12	26607-62561	Фланец, разрезной	4
13	26607-62621	Уплотнительное кольцо	2
14	01116-10030	Болт	8
15	56600-65561	Пластина	2
A1	26437-62531	Хомут в сборе	4
16	26437-62561	Хомут	8
17	26437-62601	Кольцо, резиновый	4
18	26507-62321	Пластина	4
19	01110-10100	Болт	4
20	01401-00010	Гайка	4
21	02010-00010	Шайба	4
22	01100-10070	Болт	4
23	56830-20641	Трубка	1
24	56830-20651	Трубка	1
25	01183-12040	Болт с шайбой	4
26	01401-00012	Гайка	4
27	02000-00012	Шайба	4
28	56600-63521	Проставка	2
29	01183-12030	Болт с шайбой	4
30	26063-02111	Шайба	4
31	26837-42091	Угловой штуцер	2
-	26837-42092	Угловой штуцер	2
32	26837-42131	Уплотнительное кольцо	2
-	26837-42651	Уплотнительное кольцо	2
33	26837-42551	Шланг	2
-	26837-42552	Шланг	2
34	26602-42201	Зажим	4
35	26602-42081	Зажим	2
36	56830-20661	Крышка, передний	1
37	26826-72021	Кронштейн	1
38	01183-10025	Болт с шайбой	1
39	01401-00010	Гайка	1
40	26752-42641	Зажим	3

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX300-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
