Муфта(3RD и 4TH) — HITACHI LX300-7

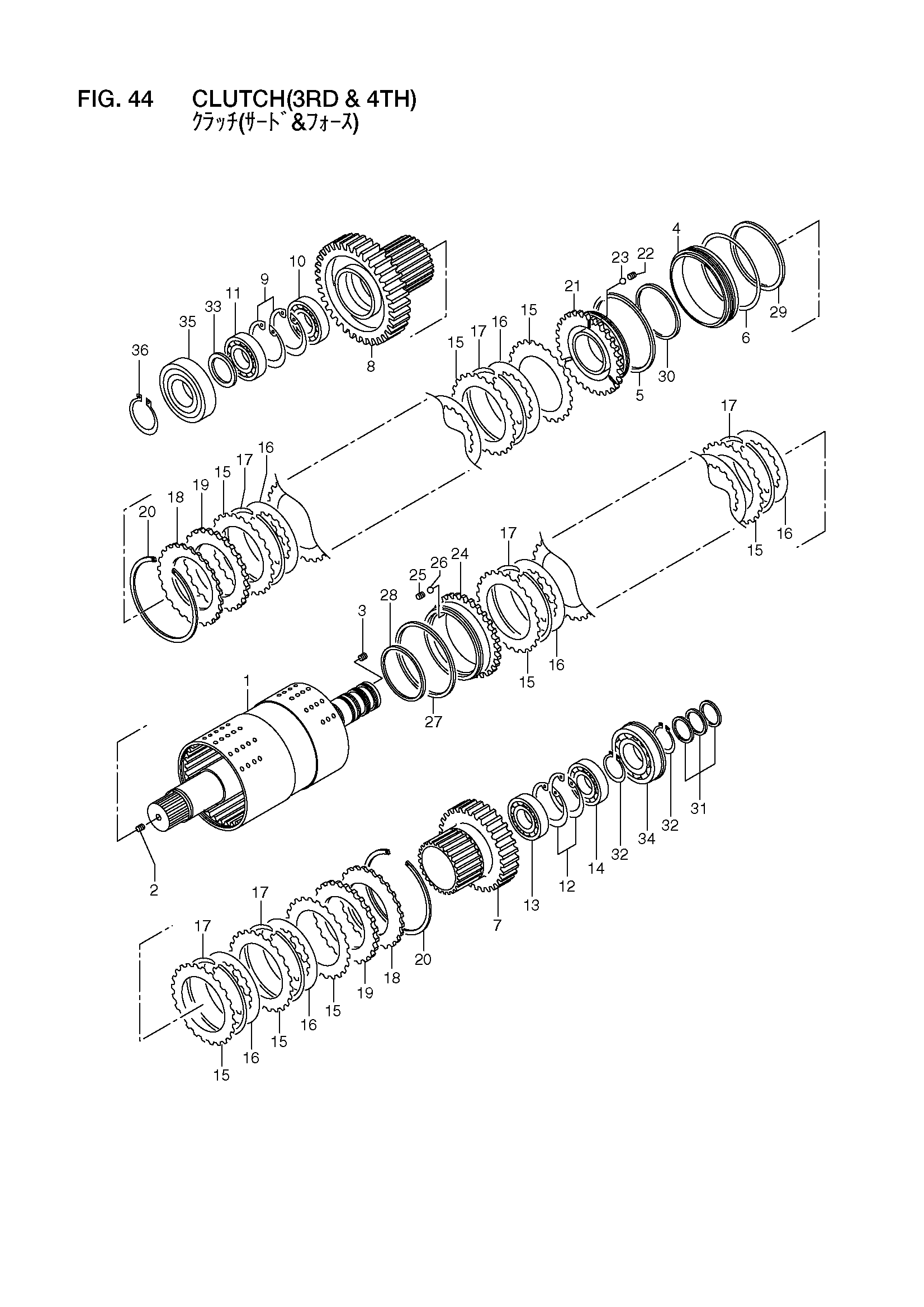

Заводская схема «Муфта(3RD и 4TH)» для HITACHI LX300-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 16832-50251 | Вал и барабан | 1 |
| 2 | 16662-52671 | Дроссель | 1 |
| 3 | 14813-82351 | Пробка | 2 |
| 4 | 16832-52601 | Проставка | 1 |
| 5 | 16422-53152 | Кольцо, стопорный | 1 |
| 6 | 16422-53141 | Уплотнительное кольцо | 1 |
| 7 | 16832-52101 | Шестерня | 1 |
| 8 | 16832-52111 | Шестерня | 1 |
| 9 | 02110-00100 | Кольцо, стопорный | 2 |
| 10 | 03001-06013 | Подшипник | 1 |
| 11 | 03011-06013 | Подшипник | 1 |
| 12 | 02110-00090 | Кольцо, стопорный | 2 |
| 13 | 03001-06011 | Подшипник | 1 |
| 14 | 03011-06011 | Подшипник | 1 |
| 15 | 16422-52271 | Пластина | 36 |
| 16 | 16422-52281 | Дисковый | 34 |
| 17 | 16422-52712 | Пружина | 34 |
| 18 | 16762-53062 | Пружина, беллевилле | 2 |
| 19 | 16412-52081 | Пластина, концевой | 2 |
| 20 | 16832-53031 | Кольцо, стопорный | 2 |
| A1 | 16832-50262 | Поршень в сборе | 1 |
| 21 | NO PART NO. | Поршень | 1 |
| 22 | 16422-53161 | Сиденье, блеед клапан | 3 |
| 23 | 03190-00006 | Шарик | 3 |
| A2 | 16422-50372 | Поршень в сборе | 1 |
| 24 | 16422-53692 | Поршень | 1 |
| 25 | 16422-53161 | Сиденье, блеед клапан | 2 |
| 26 | 03190-00006 | Шарик | 2 |
| 27 | 16422-53701 | Кольцо, уплотнение | 1 |
| 28 | 16422-53741 | Кольцо, уплотнение | 1 |
| 29 | 16422-53731 | Кольцо, уплотнение | 1 |
| 30 | 16832-52611 | Кольцо, уплотнение | 1 |
| 31 | 16772-52951 | Кольцо, уплотнение | 3 |
| 32 | 02100-00055 | Кольцо, стопорный | 2 |
| 33 | 16832-52131 | Проставка | 1 |
| 34 | 03007-06311 | Подшипник | 1 |
| 35 | 16762-52821 | Подшипник | 1 |
| 36 | 02100-00065 | Кольцо, стопорный | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX300-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
