Каталог запчастей HITACHI

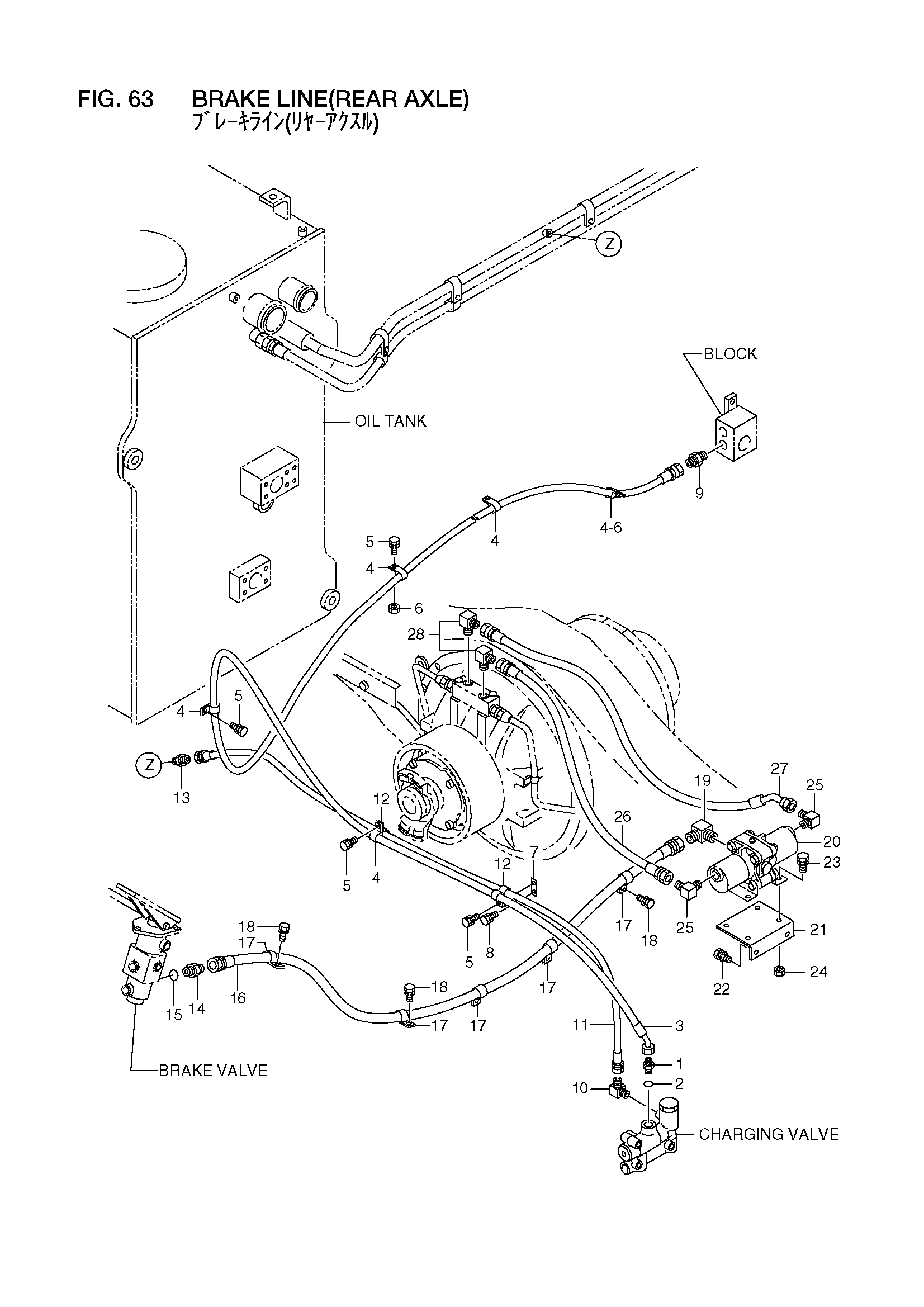

Тормоз линия(задний мост) — HITACHI LX300-7
Заводская схема «Тормоз линия(задний мост)» для HITACHI LX300-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 21777-62991 | Адаптер | 1 |
| 2 | 03320-00180 | Уплотнительное кольцо | 1 |
| 3 | 26835-42341 | Шланг | 1 |
| 4 | 26602-42071 | Зажим | 8 |
| 5 | 01183-10020 | Болт с шайбой | 6 |
| 6 | 01401-00010 | Гайка | 4 |
| 7 | 26756-52861 | Пластина | 1 |
| 8 | 01183-10020 | Болт с шайбой | 1 |
| 9 | 26905-42591 | Ниппель | 1 |
| 10 | 04150-20202 | Угловой штуцер | 1 |
| 11 | 26835-42351 | Шланг | 1 |
| 12 | 26602-42061 | Зажим | 2 |
| 13 | 04137-00202 | Ниппель | 1 |
| 14 | 21847-03201 | Ниппель | 1 |
| 15 | 03320-00140 | Уплотнительное кольцо | 1 |
| 16 | 26835-42432 | Шланг | 1 |
| 17 | 26602-42091 | Зажим | 5 |
| 18 | 01183-10020 | Болт с шайбой | 3 |
| 19 | 04150-20404 | Угловой штуцер | 1 |
| 20 | 16823-02001 | Слакк механизм натяжения | 1 |
| 21 | 26835-42311 | Кронштейн | 1 |
| 22 | 01183-10020 | Болт с шайбой | 2 |
| 23 | 01183-10025 | Болт с шайбой | 4 |
| 24 | 01401-00010 | Гайка | 4 |
| 25 | 04150-20303 | Угловой штуцер | 2 |
| 26 | 26835-42441 | Шланг | 1 |
| 27 | 26835-42451 | Шланг | 1 |
| 28 | 04150-20303 | Угловой штуцер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX300-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
