Пилотный клапан и управление короб(AP3)(OP) — HITACHI LX300-7

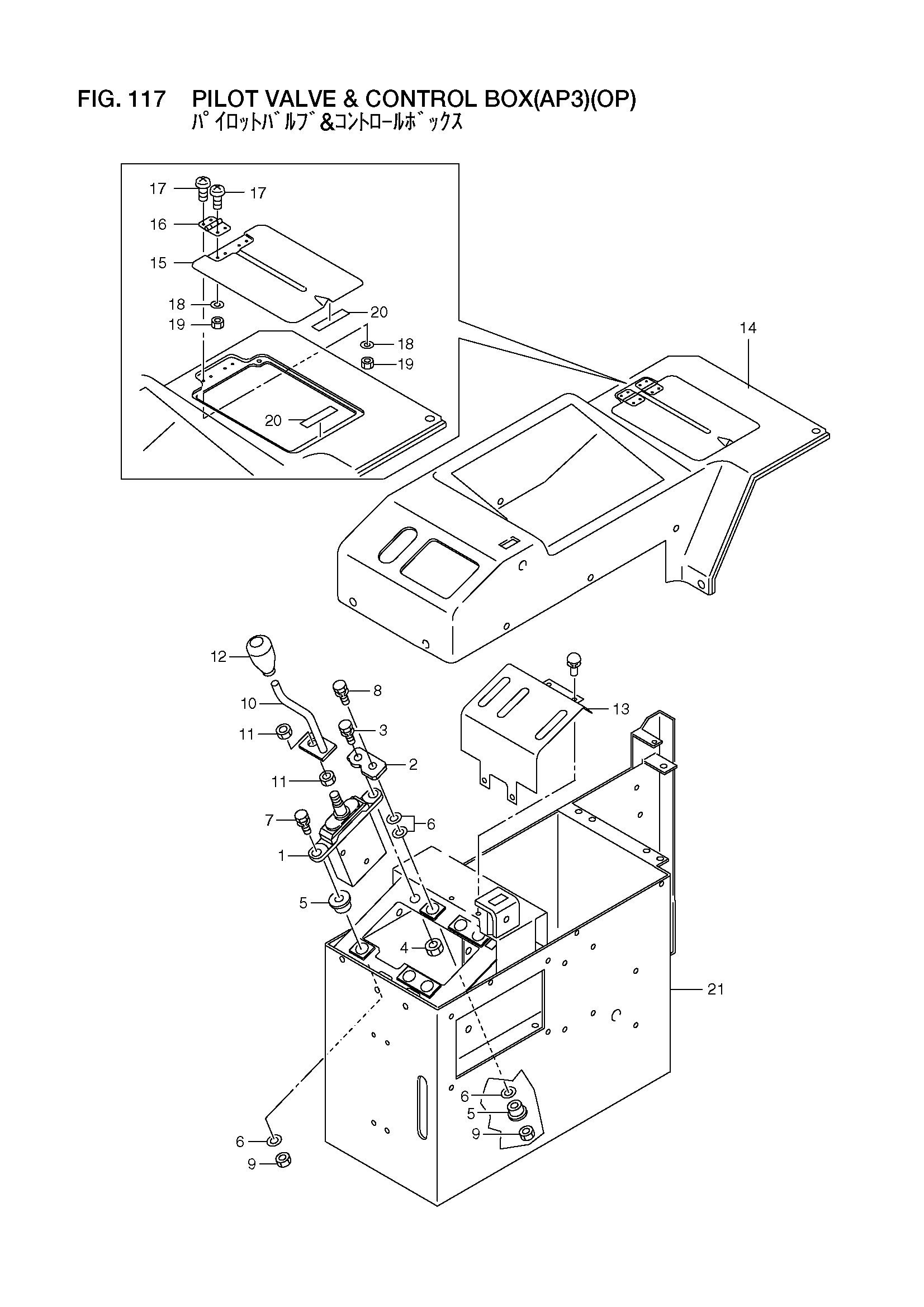

Заводская схема «Пилотный клапан и управление короб(AP3)(OP)» для HITACHI LX300-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 56830-20631 | Клапан, пилотный | 1 |
| 2 | 56830-20691 | Пластина | 1 |
| 3 | 01183-10025 | Болт с шайбой | 1 |
| 4 | 01401-00010 | Гайка | 1 |
| 5 | 26407-32001 | Крепление, резиновый | 2 |
| 6 | 26606-52721 | Шайба | 4 |
| 7 | 01183-10045 | Болт с шайбой | 1 |
| 8 | 01183-10050 | Болт с шайбой | 1 |
| 9 | 01401-00010 | Гайка | 2 |
| 10 | 56830-20681 | Рычаг | 1 |
| 11 | 01402-00014 | Гайка | 2 |
| 12 | 26607-42091 | Рукоятка, овал | 1 |
| 13 | 56830-20751 | Крышка | 1 |
| A1 | 56830-20761 | Крышка в сборе | 1 |
| 14 | 56830-20771 | Крышка | 1 |
| 15 | 26567-42022 | Крышка | 1 |
| 16 | 26756-73911 | Петля | 2 |
| 17 | 01031-03010 | Винт | 8 |
| 18 | 02000-00003 | Шайба | 8 |
| 19 | 01400-00003 | Гайка | 8 |
| 20 | 26756-75951 | Резиновый, магнетик | 2 |
| 21 | 56830-20781 | Короб, клапан управление | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX300-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
