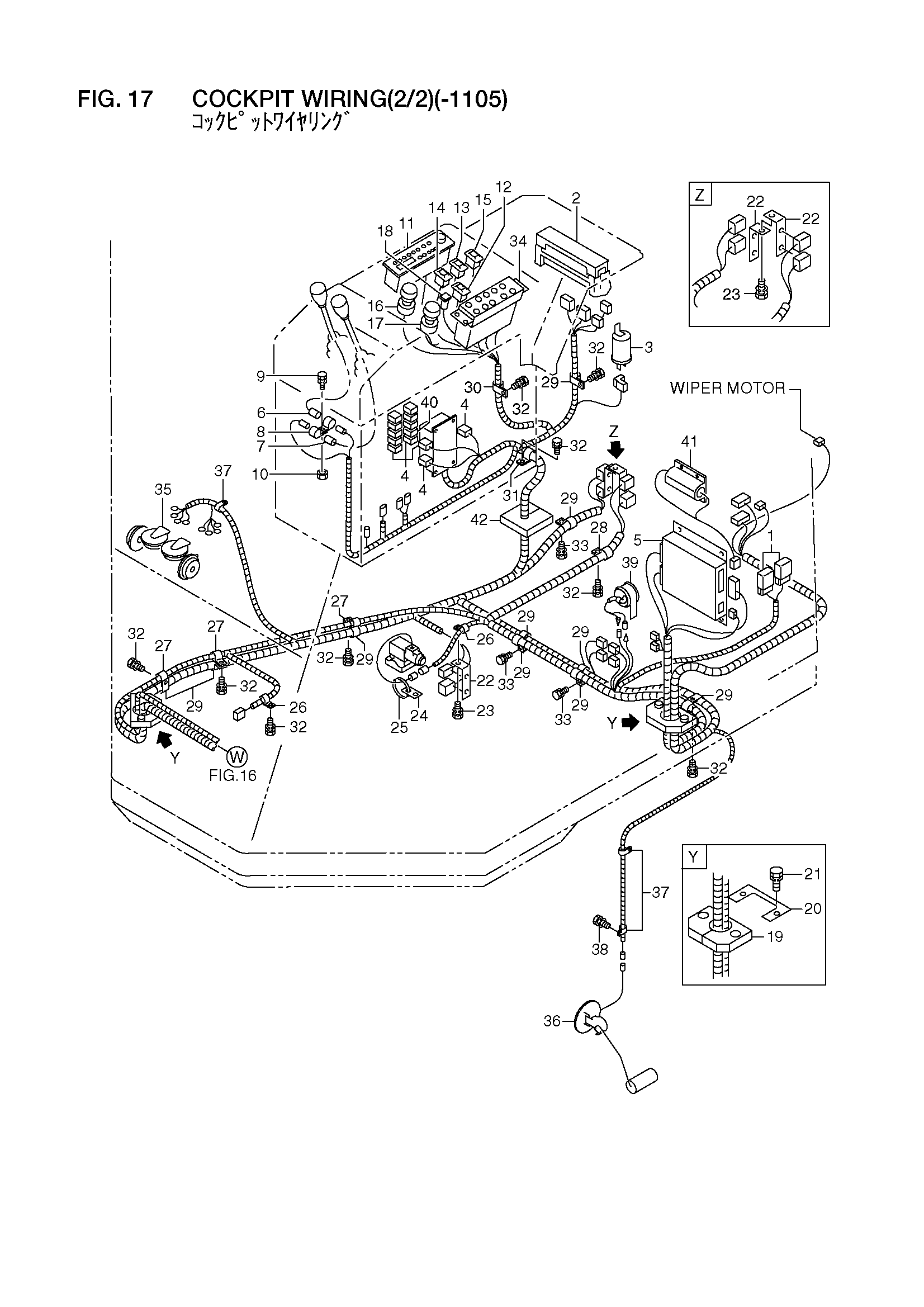

Коккпит проводка(2/2)(-1105) — HITACHI LX300-7
Заводская схема «Коккпит проводка(2/2)(-1105)» для HITACHI LX300-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26812-42281 | Диоде блок | 2 |
| 2 | 26752-42252 | Предохранитель короб | 1 |
| 3 | 26602-40261 | Фласхер блок | 1 |
| 4 | 26192-42031 | Реле | 12 |
| 5 | 26832-42351 | ATC блок | 1 |
| 6 | 26622-42411 | Разъём | 1 |
| 7 | 26622-42471 | Разъём | 1 |
| 8 | 26602-42941 | Зажим | 2 |
| 9 | 01183-10020 | Болт с шайбой | 1 |
| 10 | 01401-00010 | Гайка | 1 |
| 11 | 26556-72321 | Радио тунер | 1 |
| 12 | 26562-42161 | Выключатель | 1 |
| 13 | 26562-42191 | Выключатель | 1 |
| 14 | 26562-42201 | Выключатель | 1 |
| 15 | 26562-42211 | Выключатель | 1 |
| 16 | 26756-73591 | Стеклоочиститель выключатель | 1 |
| 17 | 26756-73601 | Стеклоочиститель выключатель | 1 |
| 18 | 26812-42631 | Пилотный фонарь | 1 |
| 19 | 26752-42781 | Резиновая прокладка | 2 |
| 20 | 26752-42511 | Пластина | 2 |
| 21 | 01183-10020 | Болт с шайбой | 4 |
| 22 | 26192-42731 | Кронштейн | 3 |
| 23 | 01183-10020 | Болт с шайбой | 2 |
| 24 | 26192-42741 | Кронштейн | 1 |
| 25 | 04913-10200 | Лента | 1 |
| 26 | 26752-42621 | Зажим | 2 |
| 27 | 26752-42661 | Зажим | 3 |
| 28 | 26752-42671 | Зажим | 1 |
| 29 | 26752-42681 | Зажим | 11 |
| 30 | 26752-42691 | Зажим | 1 |
| 31 | 26507-82041 | Зажим | 1 |
| 32 | 01183-10016 | Болт с шайбой | 9 |
| 33 | 01183-10020 | Болт с шайбой | 6 |
| 34 | 26756-71131 | Кондиционер управление блок | 1 |
| 35 | 26322-42201 | Звуковой сигнал, HI | 2 |
| - | 26752-42481 | Звуковой сигнал, нижний | 2 |
| 36 | 26812-42981 | Сендер блок, топливный | 1 |
| 37 | 26752-42621 | Зажим | 3 |
| 38 | 01183-10016 | Болт с шайбой | 1 |
| 39 | 26312-42261 | Зуммер | 1 |
| 40 | 29382-47051 | Реле | 1 |
| 41 | 26832-42311 | Резистор | 1 |
| 42 | 26562-42391 | Коврик | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX300-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
