Стояночный тормоз — HITACHI LX300-7

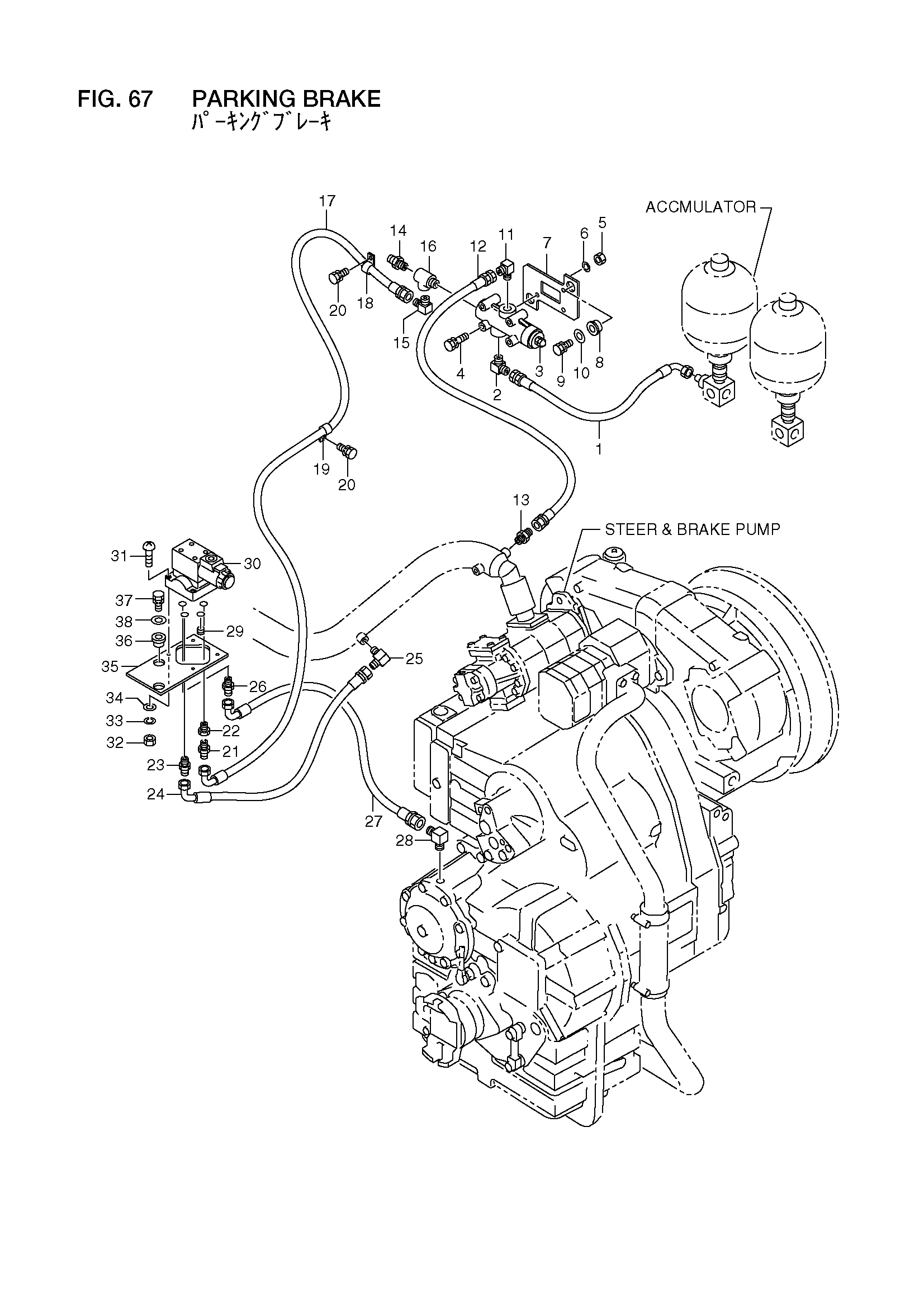

Заводская схема «Стояночный тормоз» для HITACHI LX300-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26835-42471 | Шланг | 1 |
| 2 | 21967-62451 | Угловой штуцер | 1 |
| 3 | 26837-42461 | Клапан, редукинг | 1 |
| 4 | 01100-08060 | Болт | 3 |
| 5 | 01400-00008 | Гайка | 3 |
| 6 | 02010-00008 | Шайба | 3 |
| 7 | 26835-42281 | Кронштейн | 1 |
| 8 | 26407-32001 | Крепление, резиновый | 2 |
| 9 | 01183-10040 | Болт с шайбой | 2 |
| 10 | 26606-52721 | Шайба | 2 |
| 11 | 21967-62451 | Угловой штуцер | 1 |
| 12 | 26835-42481 | Шланг | 1 |
| 13 | 21875-43031 | Ниппель | 1 |
| 14 | 21875-43031 | Ниппель | 1 |
| 15 | 21967-62441 | Угловой штуцер | 1 |
| 16 | 26605-42731 | Тройник | 1 |
| 17 | 26835-42571 | Шланг | 1 |
| 18 | 26602-42191 | Зажим | 1 |
| 19 | 26602-42061 | Зажим | 1 |
| 20 | 01183-10016 | Болт с шайбой | 2 |
| 21 | 26555-42121 | Ниппель | 1 |
| 22 | 24047-92361 | Втулка | 1 |
| 23 | 201C7-69651 | Ниппель | 1 |
| 24 | 26835-42511 | Шланг | 1 |
| 25 | 21967-62441 | Угловой штуцер | 1 |
| 26 | 201C7-69651 | Ниппель | 1 |
| 27 | 26835-42521 | Шланг | 1 |
| 28 | 04150-20202 | Угловой штуцер | 1 |
| 29 | 14813-82431 | Пробка | 1 |
| 30 | 26555-42021 | Электромагнитный клапан | 1 |
| 31 | 01030-05035 | Винт | 4 |
| 32 | 01400-00005 | Гайка | 4 |
| 33 | 02010-00005 | Шайба | 4 |
| 34 | 02000-00005 | Шайба | 4 |
| 35 | 26555-42002 | Кронштейн | 1 |
| 36 | 26407-32001 | Крепление, резиновый | 2 |
| 37 | 01183-10040 | Болт с шайбой | 2 |
| 38 | 26606-52721 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX300-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
