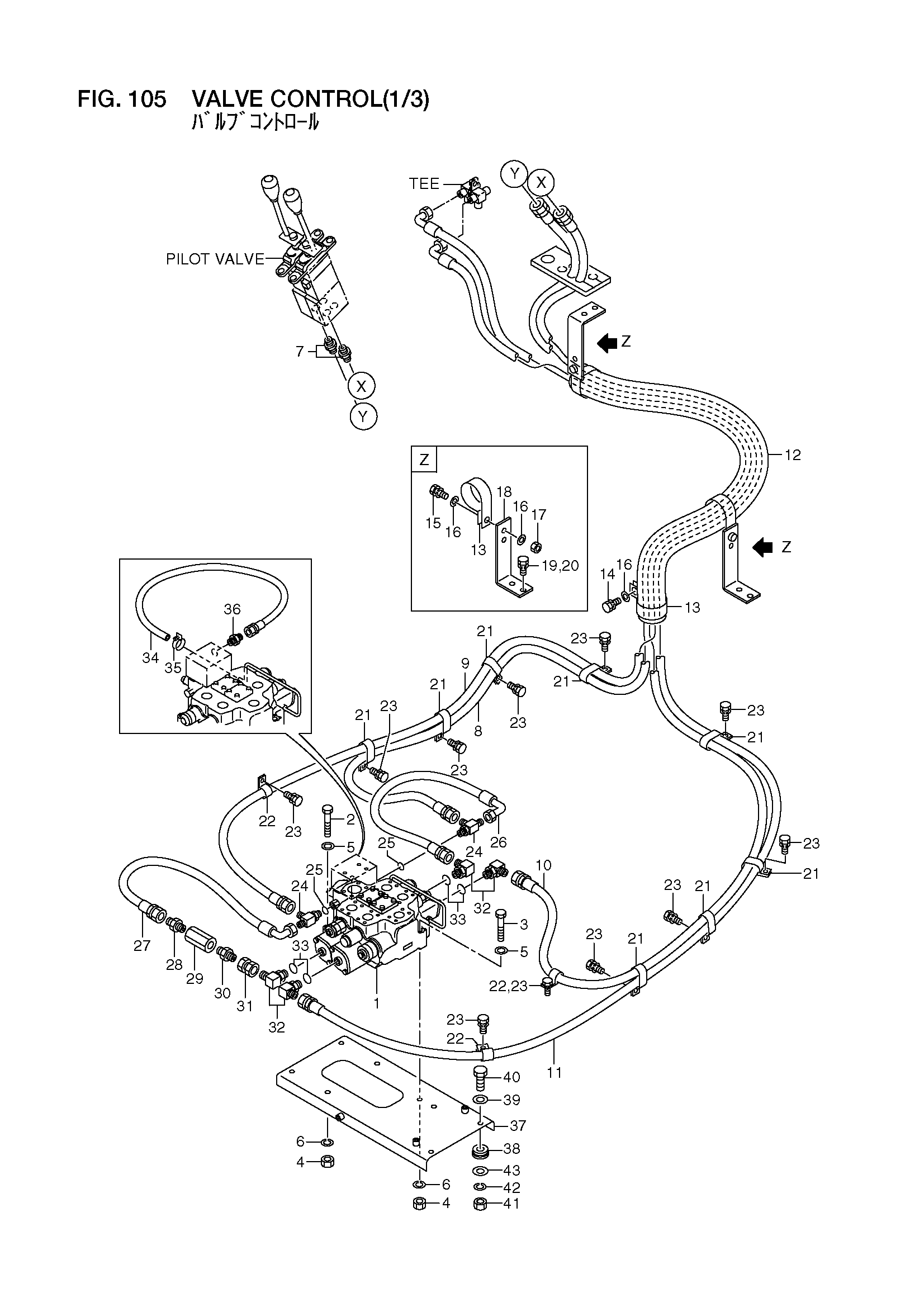

Клапан управление(1/3) — HITACHI LX300-7

Заводская схема «Клапан управление(1/3)» для HITACHI LX300-7. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	26837-32002	Основной клапан	1
2	01110-16080	Болт	2
3	01110-16110	Болт	1
4	01401-00016	Гайка	3
5	190A3-02051	Шайба	3
6	02010-00016	Шайба	3
7	04134-20202	Ниппель	2
8	26837-42531	Шланг	1
-	26837-42532	Шланг	1
9	26837-42371	Шланг	1
-	26837-42372	Шланг	1
10	26837-42541	Шланг	1
-	26837-42542	Шланг	1
11	26837-42551	Шланг	1
-	26837-42552	Шланг	1
12	26607-42691	Шланг, защита	1
13	26607-42311	Хомут	3
14	01183-10025	Болт с шайбой	1
15	01183-10030	Болт с шайбой	2
16	02000-00010	Шайба	5
17	01401-00010	Гайка	2
18	26827-42161	Кронштейн	2
19	01183-12020	Болт с шайбой	2
20	01183-10020	Болт с шайбой	2
21	26602-42201	Зажим	8
22	26602-42081	Зажим	3
23	01183-10020	Болт с шайбой	11
24	26837-42081	Тройник	2
-	26837-42082	Тройник	2
25	03320-00110	Уплотнительное кольцо	2
-	26837-42621	Уплотнительное кольцо	2
26	26837-42231	Шланг	1
27	26837-42221	Шланг	1
-	26837-42222	Шланг	1
28	21875-43031	Ниппель	1
29	26557-42321	Рестриктион	1
30	24047-92201	Ниппель	1
31	04139-00303	Ниппель	1
32	26837-42091	Угловой штуцер	4
-	26837-42092	Угловой штуцер	4
33	26837-42131	Уплотнительное кольцо	4
-	26837-42651	Уплотнительное кольцо	4
34	26837-42211	Шланг	1
35	24067-62231	Зажим	1
36	04137-00303	Ниппель	1
37	26837-42201	Кронштейн	1
38	26606-42251	Крепление, резиновый	4
39	26312-12021	Шайба	4
40	01110-12060	Болт	4
41	01401-00012	Гайка	4
42	02010-00012	Шайба	4
43	02000-00012	Шайба	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX300-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
