Привод блок(4/5) — HITACHI LX300-7

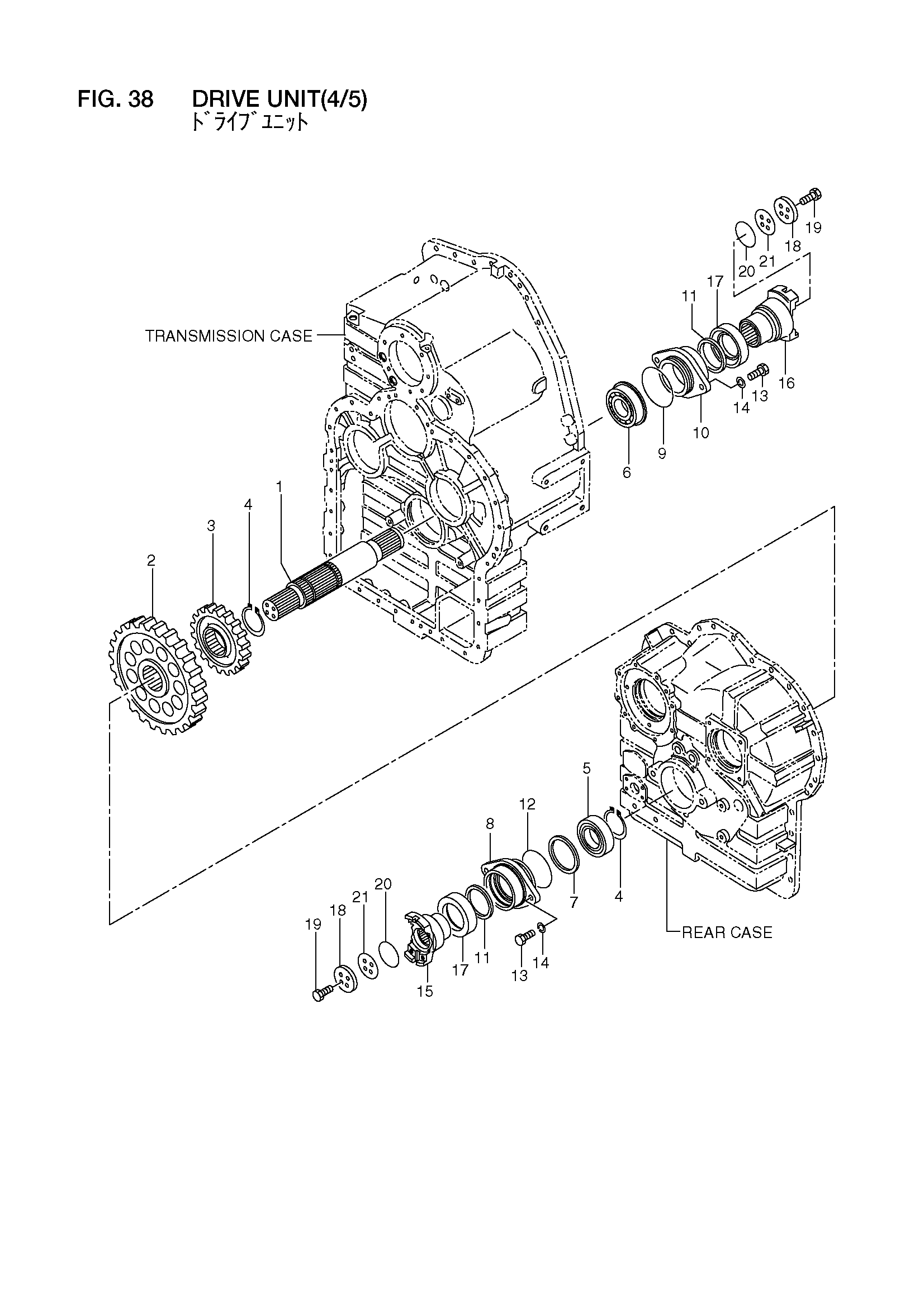

Заводская схема «Привод блок(4/5)» для HITACHI LX300-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A1 | 16832-50002 | Привод блок в сборе | 1 |
| 1 | 16832-52192 | Вал, оутпут | 1 |
| 2 | 16832-53051 | Шестерня | 1 |
| 3 | 16832-53071 | Шестерня | 1 |
| 4 | 02100-00080 | Кольцо, стопорный | 2 |
| 5 | 16762-52821 | Подшипник | 1 |
| 6 | 16832-52731 | Подшипник | 1 |
| 7 | 16832-52721 | Проставка | 1 |
| 8 | 16832-52691 | Фиксатор, уплотнение | 1 |
| 9 | 03310-01350 | Уплотнительное кольцо | 1 |
| 10 | 16832-52701 | Фиксатор, уплотнение | 1 |
| 11 | 16772-52371 | Уплотнение | 2 |
| 12 | 03310-01150 | Уплотнительное кольцо | 1 |
| 13 | 01116-16040 | Болт | 4 |
| 14 | 02010-00016 | Шайба | 4 |
| 15 | 16832-52682 | Фланец | 1 |
| 16 | 16772-52321 | Фланец | 1 |
| 17 | 16832-52711 | Крышка, пыль | 2 |
| 18 | 16772-52391 | Пластина, фиксатор | 2 |
| 19 | 01106-12035 | Болт | 8 |
| 20 | 03300-00580 | Уплотнительное кольцо | 2 |
| 21 | 16762-53591 | Регулировочная шайба | 0 |
| - | 16762-53601 | Регулировочная шайба | 0 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX300-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
