Слакк механизм натяжения — HITACHI LX300-7

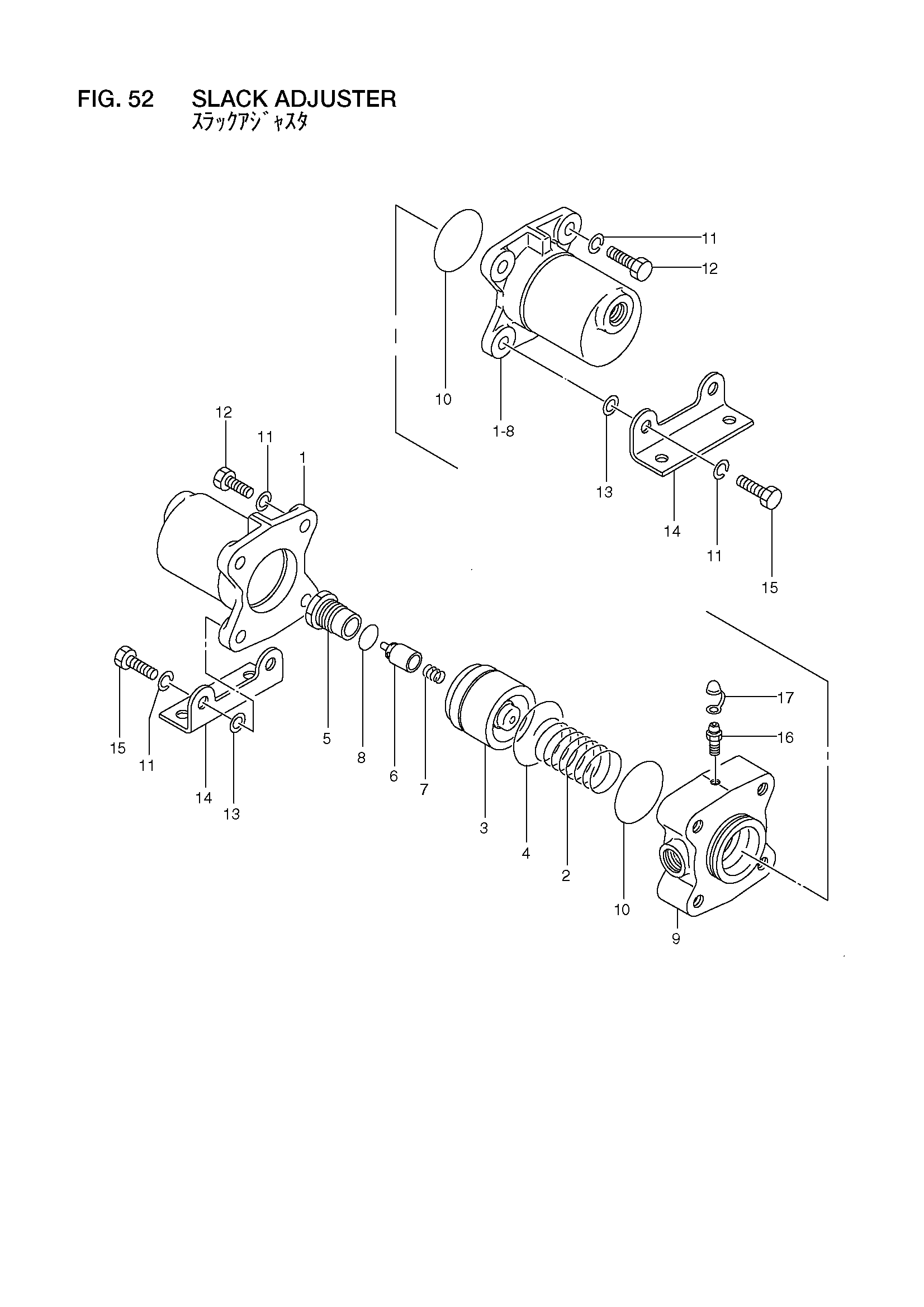

Заводская схема «Слакк механизм натяжения» для HITACHI LX300-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A1 | 16823-02001 | Механизм натяжения в сборе | 1 |
| 1 | NO PART NO. | Гидроцилиндр | 2 |
| 2 | 16823-07001 | Пружина | 2 |
| A2 | 16823-07011 | Поршень в сборе | 2 |
| 3 | NO PART NO. | Поршень | 2 |
| 4 | 03300-00490 | Уплотнительное кольцо | 2 |
| 5 | NO PART NO. | Корпус, клапан | 2 |
| 6 | NO PART NO. | Клапан | 2 |
| 7 | 16803-07041 | Пружина | 2 |
| 8 | 03320-00180 | Уплотнительное кольцо | 2 |
| 9 | NO PART NO. | Корпус | 1 |
| 10 | 03320-00500 | Уплотнительное кольцо | 2 |
| 11 | 02010-00012 | Шайба | 8 |
| 12 | 01114-12030 | Болт | 4 |
| 13 | 02000-00012 | Шайба | 4 |
| 14 | 16903-07041 | Пластина | 2 |
| 15 | 01114-12035 | Болт | 4 |
| 16 | 16903-07151 | Винт | 1 |
| 17 | 16903-07161 | Колпачок | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX300-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
