Привод блок(2/5) — HITACHI LX300-7

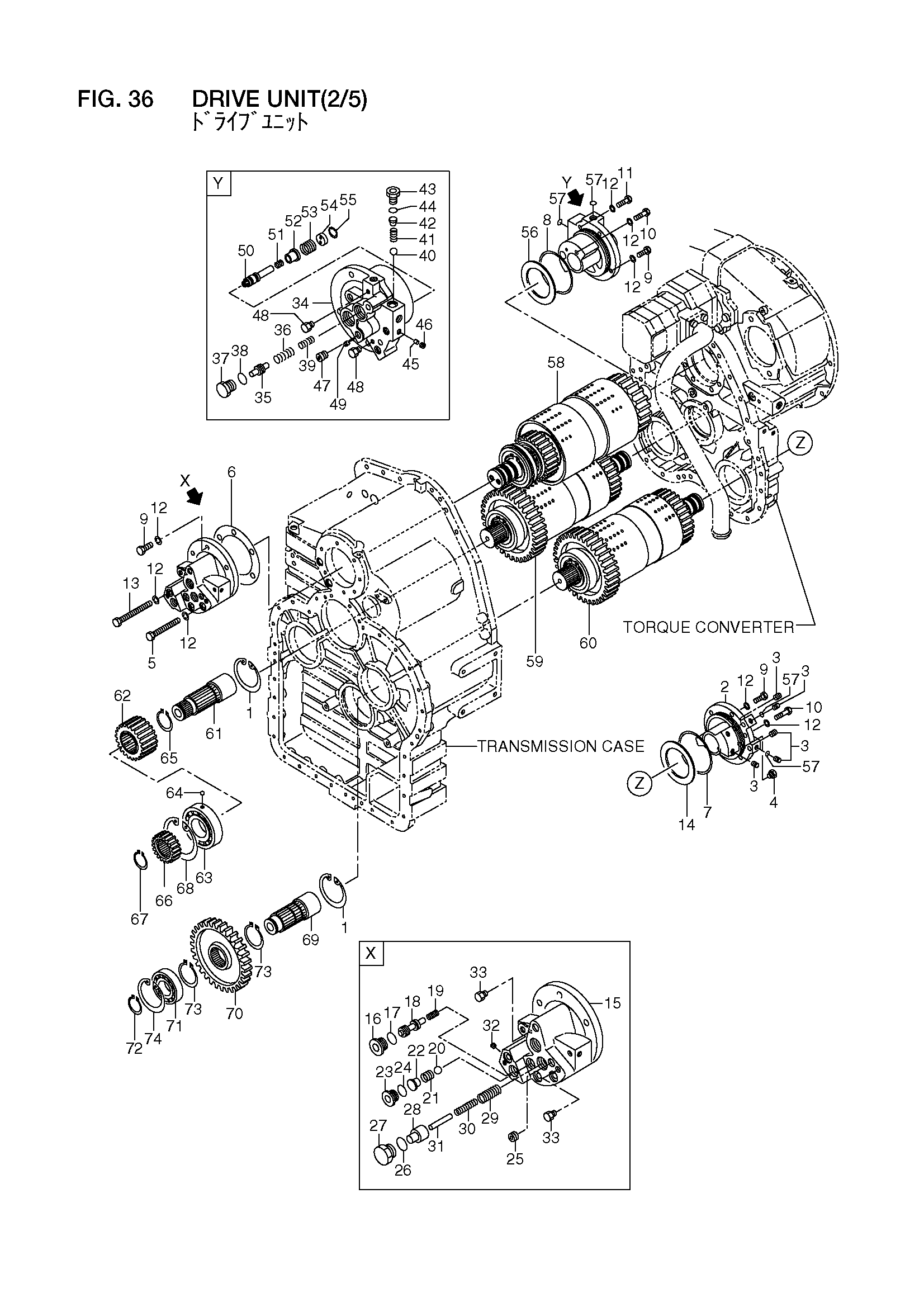

Заводская схема «Привод блок(2/5)» для HITACHI LX300-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A1 | 16832-50002 | Привод блок в сборе | 1 |
| 1 | 16772-52581 | Кольцо, стопорный | 2 |
| 2 | 16832-52471 | Колпачок, дистрибутор | 1 |
| 3 | 14813-82351 | Пробка | 8 |
| 4 | 24047-92101 | Пробка | 2 |
| 5 | 01171-12140 | Болт | 2 |
| 6 | 16772-52841 | Прокладка | 1 |
| 7 | 03310-01350 | Уплотнительное кольцо | 1 |
| 8 | 03310-01350 | Уплотнительное кольцо | 1 |
| 9 | 01110-12035 | Болт | 10 |
| 10 | 01116-12050 | Болт | 2 |
| - | 01116-12050 | Болт | 1 |
| - | 01116-12055 | Болт | 1 |
| 11 | 01116-12070 | Болт | 1 |
| - | 01116-12080 | Болт | 1 |
| 12 | 02010-00012 | Шайба | 16 |
| 13 | 01171-12170 | Болт | 1 |
| 14 | 16762-52841 | Проставка | 1 |
| A2 | 16832-50321 | Колпачок в сборе | 1 |
| 15 | 16832-52791 | Колпачок, дистрибутор | 1 |
| 16 | 16682-52131 | Пробка | 1 |
| 17 | 03320-00260 | Уплотнительное кольцо | 1 |
| 18 | 16832-52811 | Золотник | 1 |
| 19 | 16832-52841 | Пружина | 1 |
| 20 | 03190-00020 | Шарик | 1 |
| 21 | 16762-52641 | Пружина | 1 |
| 22 | 16762-52651 | Адаптер | 1 |
| 23 | 16682-52121 | Пробка | 1 |
| 24 | 03300-00180 | Уплотнительное кольцо | 1 |
| 25 | 14813-82351 | Пробка | 6 |
| 26 | 03320-00260 | Уплотнительное кольцо | 1 |
| 27 | 16382-52882 | Пробка | 1 |
| 28 | 16832-53181 | Поршень | 1 |
| 29 | 16832-53171 | Пружина | 1 |
| 30 | 16832-53161 | Пружина | 1 |
| 31 | 16832-53191 | Шток | 1 |
| 32 | 14813-82331 | Пробка | 7 |
| 33 | 24047-92101 | Пробка | 2 |
| A3 | 16832-50331 | Колпачок в сборе | 1 |
| 34 | 16832-52801 | Колпачок, дистрибутор | 1 |
| 35 | 16832-52821 | Золотник | 1 |
| 36 | 16832-53151 | Пружина | 1 |
| 37 | 16382-52882 | Пробка | 1 |
| 38 | 03320-00260 | Уплотнительное кольцо | 1 |
| 39 | 16382-53141 | Пружина | 1 |
| 40 | 03190-00020 | Шарик | 1 |
| 41 | 16762-52641 | Пружина | 1 |
| 42 | 16762-52651 | Адаптер | 1 |
| 43 | 16682-52121 | Пробка | 1 |
| 44 | 03300-00180 | Уплотнительное кольцо | 1 |
| 45 | 16062-52801 | Дроссель | 1 |
| 46 | 14813-82341 | Пробка | 1 |
| 47 | 14813-82351 | Пробка | 9 |
| 48 | 24047-92101 | Пробка | 2 |
| 49 | 14813-82331 | Пробка | 1 |
| 50 | 16762-53171 | Золотник | 1 |
| 51 | 16762-53221 | Пружина | 1 |
| 52 | 16762-53181 | Адаптер | 1 |
| 53 | 16762-53211 | Пружина | 1 |
| 54 | 16762-53391 | Проставка | 1 |
| 55 | 02110-00025 | Кольцо, стопорный | 1 |
| 56 | 16762-52841 | Проставка | 1 |
| 57 | 03300-00180 | Уплотнительное кольцо | 4 |
| 58 | NO PART NO. | Муфта (форвард и реверсе) | 1 |
| 59 | NO PART NO. | Муфта(1ST и 2ND) | 1 |
| 60 | NO PART NO. | Муфта(3RD и 4TH) | 1 |
| 61 | 16832-53001 | Вал | 1 |
| 62 | 16832-53041 | Шестерня | 1 |
| 63 | 16832-52741 | Подшипник | 1 |
| 64 | 03190-00006 | Шарик | 1 |
| 65 | 02100-00075 | Кольцо, стопорный | 1 |
| 66 | 16832-52262 | HUB, дисковый | 1 |
| 67 | 02100-00065 | Кольцо, стопорный | 1 |
| 68 | 16772-52581 | Кольцо, стопорный | 1 |
| 69 | 16832-53021 | Вал | 1 |
| 70 | 16832-53061 | Шестерня | 1 |
| 71 | 16832-52751 | Подшипник | 1 |
| 72 | 02100-00065 | Кольцо, стопорный | 1 |
| 73 | 02100-00075 | Кольцо, стопорный | 2 |
| 74 | 16772-52581 | Кольцо, стопорный | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX300-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
