Аварийный рулевое управление(1/2)(ES)(OP) — HITACHI LX300-7

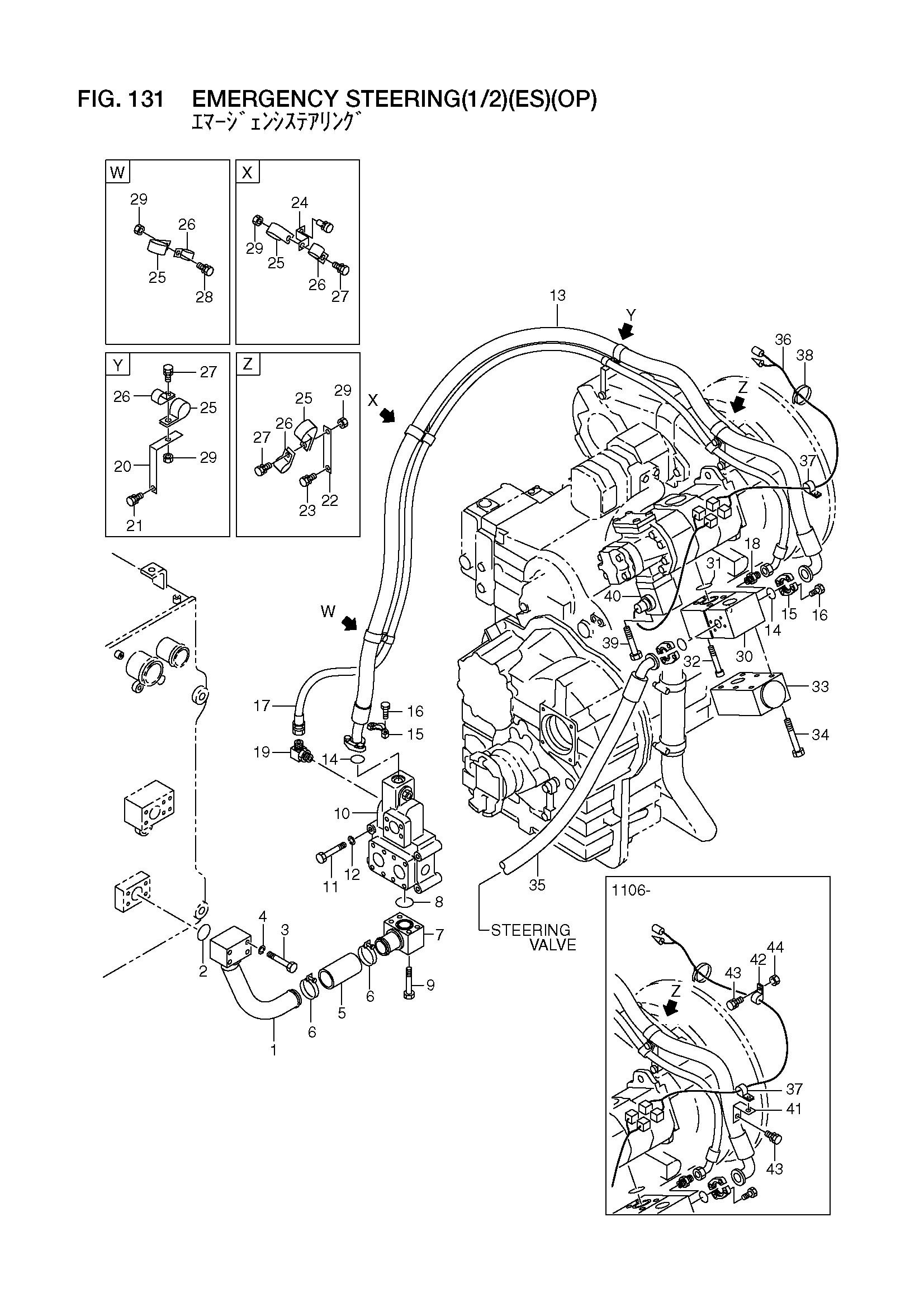

Заводская схема «Аварийный рулевое управление(1/2)(ES)(OP)» для HITACHI LX300-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 56830-20331 | Трубка, всасывание | 1 |
| 2 | 26607-62651 | Уплотнительное кольцо | 1 |
| 3 | 01116-12090 | Болт | 4 |
| 4 | 02011-00012 | Шайба | 4 |
| 5 | 26507-63081 | Шланг | 1 |
| 6 | 24067-62331 | Зажим | 2 |
| 7 | 56830-20341 | Трубка, всасывание | 1 |
| 8 | 26607-62651 | Уплотнительное кольцо | 1 |
| 9 | 01116-12090 | Болт | 4 |
| 10 | 26807-62731 | Клапан, дивертер | 1 |
| 11 | 01110-12100 | Болт | 3 |
| 12 | 02010-00012 | Шайба | 3 |
| 13 | 56830-20531 | Шланг | 1 |
| - | 56830-20532 | Шланг | 1 |
| 14 | 26607-62631 | Уплотнительное кольцо | 2 |
| 15 | 26607-62571 | Фланец, разрезной | 4 |
| 16 | 01116-10030 | Болт | 8 |
| 17 | 56830-20541 | Шланг | 1 |
| 18 | 04134-20202 | Ниппель | 1 |
| 19 | 04150-20202 | Угловой штуцер | 1 |
| 20 | 26825-42311 | Кронштейн | 1 |
| 21 | 01183-10020 | Болт с шайбой | 1 |
| 22 | 26705-42191 | Пластина, тяга | 1 |
| 23 | 01183-10020 | Болт с шайбой | 1 |
| 24 | 56830-20451 | Кронштейн | 1 |
| 25 | 26507-82041 | Зажим | 4 |
| 26 | 26602-42061 | Зажим | 4 |
| 27 | 01183-10025 | Болт с шайбой | 3 |
| 28 | 01183-10020 | Болт с шайбой | 1 |
| 29 | 01401-00010 | Гайка | 4 |
| 30 | 56830-20351 | Блок | 1 |
| 31 | 26607-62651 | Уплотнительное кольцо | 1 |
| 32 | 01171-12090 | Болт | 4 |
| 33 | 56830-20461 | Клапан, обратный | 1 |
| 34 | 01171-12080 | Болт | 6 |
| 35 | 56830-20551 | Шланг | 1 |
| - | 56830-20552 | Шланг | 1 |
| 36 | 56830-20561 | Провод жгут проводов | 1 |
| 37 | 26752-42621 | Зажим | 1 |
| 38 | 04913-10200 | Инсулокк | 5 |
| 39 | 01116-10070 | Болт | 4 |
| 40 | 56830-00121 | Давление выключатель | 1 |
| 41 | 26812-42751 | Стойка | 1 |
| 42 | 26752-42621 | Зажим | 1 |
| 43 | 01183-10020 | Болт с шайбой | 2 |
| 44 | 01401-00010 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX300-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
