Решётка опора — HITACHI LX300-7

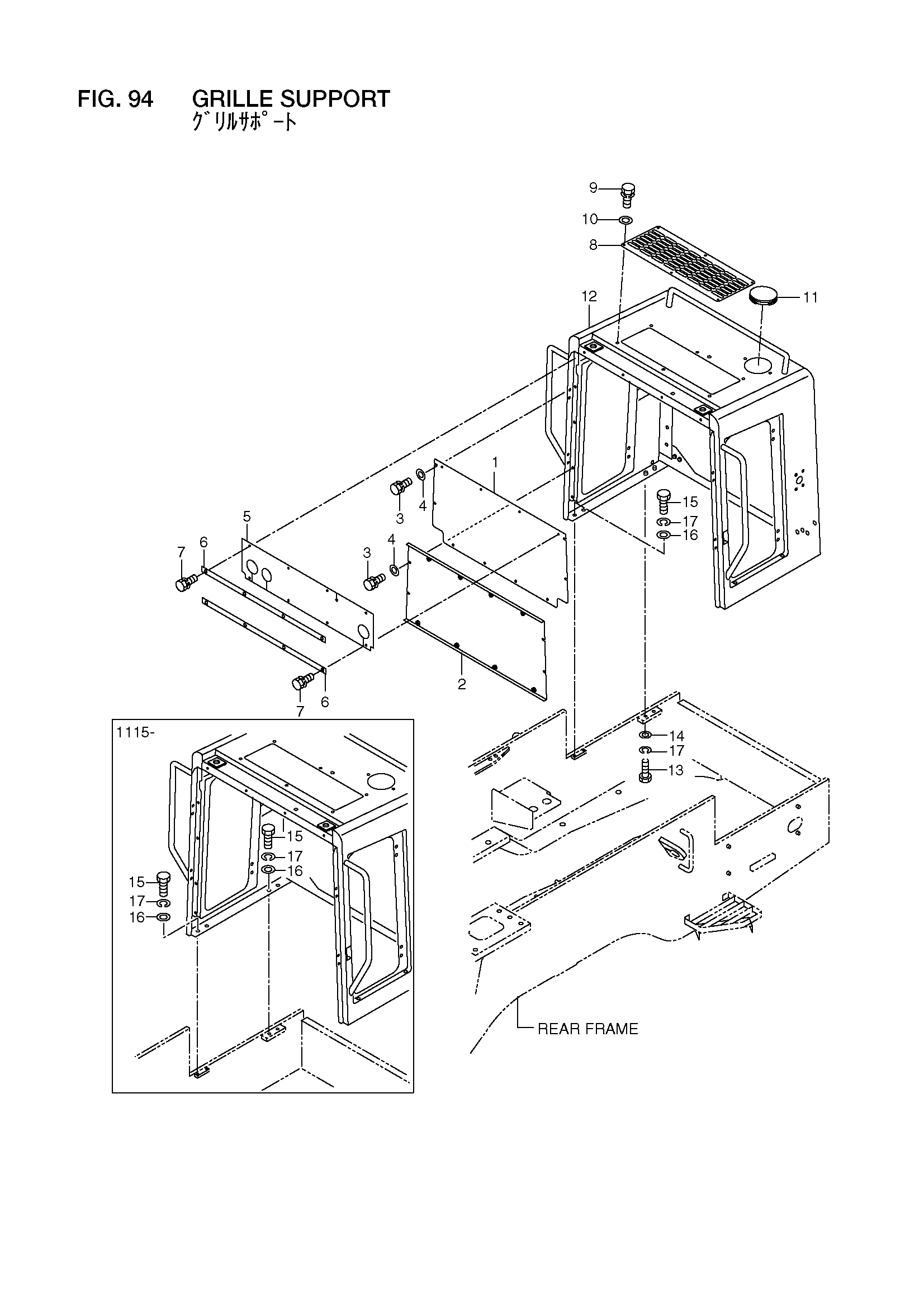

Заводская схема «Решётка опора» для HITACHI LX300-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26836-43541 | Пластина | 1 |
| 2 | 26836-43551 | Пластина | 1 |
| 3 | 01183-10020 | Болт с шайбой | 8 |
| 4 | 02000-00010 | Шайба | 8 |
| 5 | 26836-43561 | Крышка | 1 |
| 6 | 26836-43121 | Пластина | 2 |
| 7 | 01183-10025 | Болт с шайбой | 8 |
| 8 | 26836-43151 | Крышка | 1 |
| 9 | 01183-08020 | Болт с шайбой | 6 |
| 10 | 02000-00008 | Шайба | 6 |
| 11 | 26196-42271 | Колпачок, резиновый | 1 |
| 12 | 26836-40321 | Опора, решётка | 1 |
| - | 26836-40322 | Опора, решётка | 1 |
| 13 | 01116-12050 | Болт | 4 |
| 14 | 26063-02111 | Шайба | 4 |
| 15 | 01116-12035 | Болт | 4 |
| - | 01116-12035 | Болт | 8 |
| 16 | 26096-42351 | Шайба | 4 |
| - | 26096-42351 | Шайба | 8 |
| 17 | 02011-00012 | Шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX300-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
