Привод мост(передний)(2/2) — HITACHI LX300-7

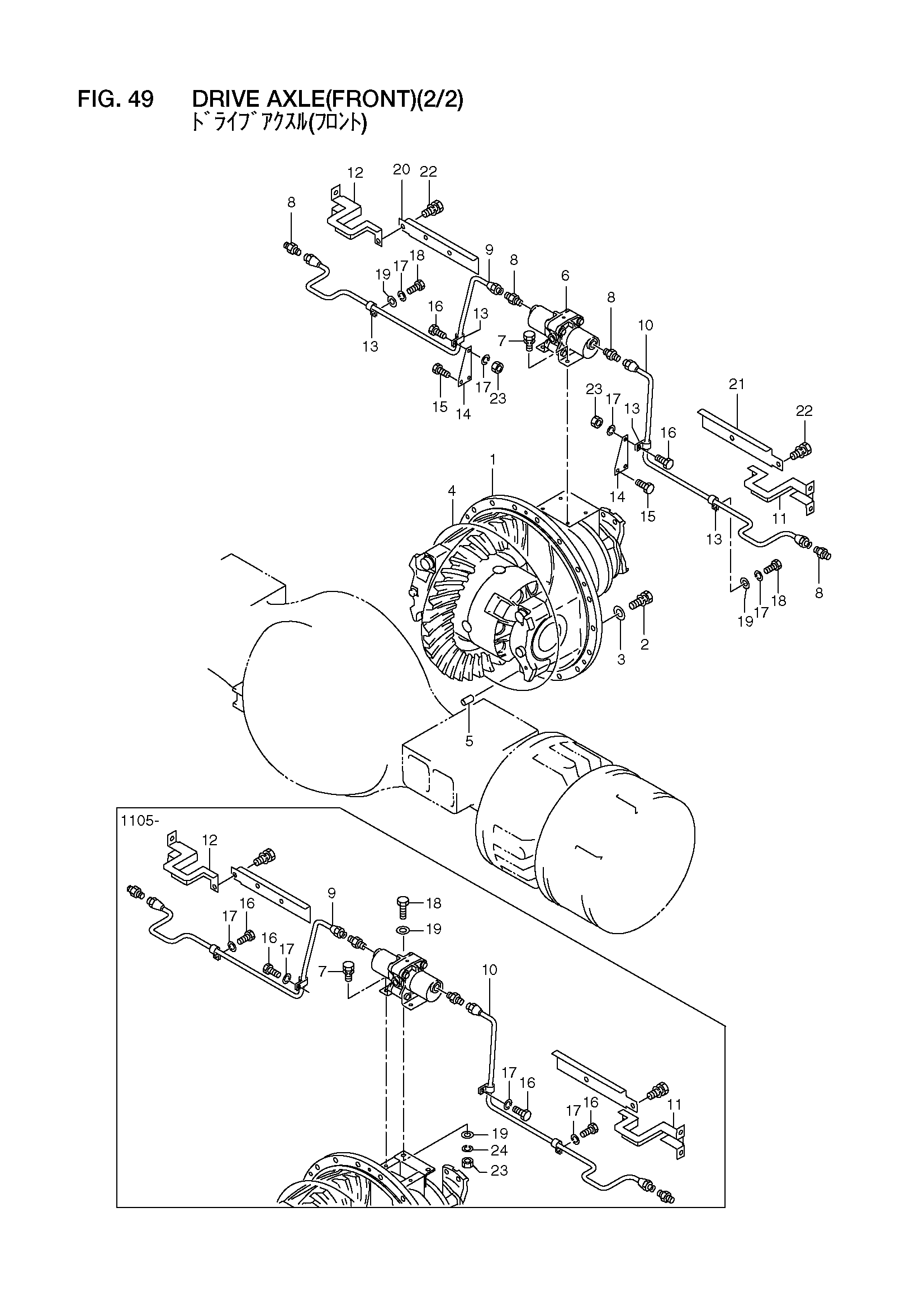

Заводская схема «Привод мост(передний)(2/2)» для HITACHI LX300-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A1 | 16833-00021 | Привод мост в сборе | 1 |
| - | 16833-00041 | Привод мост в сборе | 1 |
| 1 | 16833-50021 | Дифференциал и водило | 1 |
| - | 16833-50022 | Дифференциал и водило | 1 |
| - | 16833-50041 | Дифференциал и водило | 1 |
| 2 | 01106-16050 | Болт | 18 |
| 3 | 190A3-02051 | Шайба | 18 |
| 4 | 16803-02931 | Уплотнительное кольцо | 1 |
| 5 | 02212-10025 | Палец | 2 |
| 6 | 16823-02001 | Слакк механизм натяжения | 1 |
| 7 | 01212-10020 | Болт | 4 |
| - | 01212-10020 | Болт | 2 |
| 8 | 26605-42591 | Ниппель | 4 |
| 9 | 16803-02851 | Трубка | 1 |
| - | 16833-02131 | Трубка | 1 |
| 10 | 16803-02861 | Трубка | 1 |
| - | 16833-02141 | Трубка | 1 |
| 11 | 16803-02401 | Защитный кожух | 1 |
| - | 16833-02161 | Защитный кожух | 1 |
| 12 | 16803-02551 | Защитный кожух | 1 |
| - | 16833-02151 | Защитный кожух | 1 |
| 13 | 26602-42041 | Зажим | 4 |
| 14 | 16833-02211 | Пластина | 2 |
| 15 | 01212-10020 | Болт | 4 |
| 16 | 01113-10016 | Болт | 2 |
| - | 01113-10016 | Болт | 4 |
| 17 | 02010-00010 | Шайба | 4 |
| 18 | 01113-10025 | Болт | 2 |
| 19 | 02000-00010 | Шайба | 2 |
| - | 02000-00010 | Шайба | 4 |
| 20 | 16803-02411 | Защитный кожух | 1 |
| 21 | 16803-02421 | Защитный кожух | 1 |
| 22 | 16803-03081 | Болт | 4 |
| 23 | 01401-10010 | Гайка | 2 |
| 24 | 02010-00010 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX300-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
