050: Масляный радиатор и масляный фильтр — HITACHI LX300-7

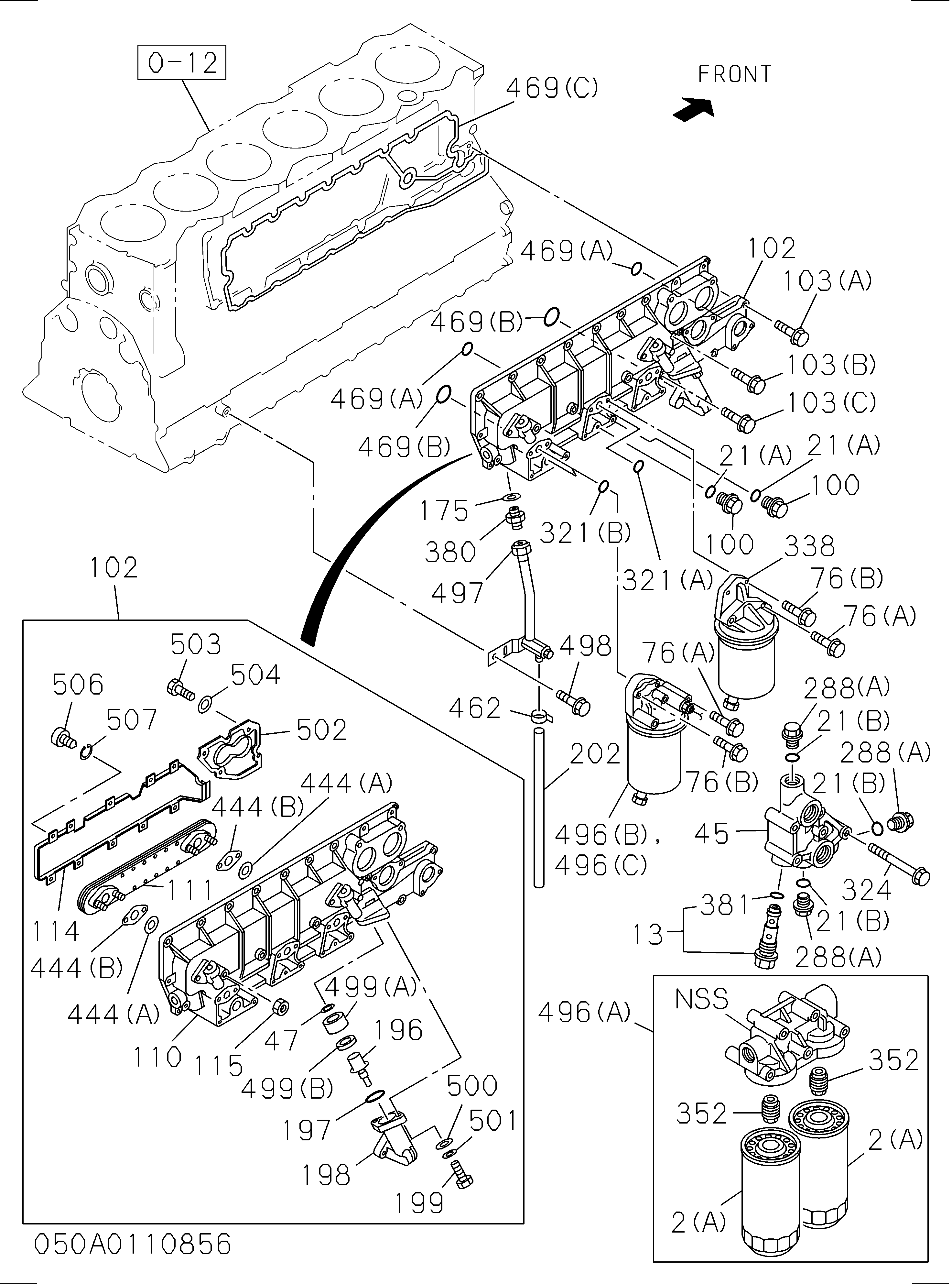

Заводская схема «050: Масляный радиатор и масляный фильтр» для HITACHI LX300-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 002(B) | 1132401650 | Элемент масляный фильтр | 1 |
| 002(B) | 1132402330 | Элемент масляный фильтр | 1 |
| 002(C) | 1132402000 | Элемент масляный фильтр | 1 |
| 002(C) | 1132402340 | Элемент масляный фильтр | 1 |
| 002(C) | 1132402410 | Элемент масляный фильтр | 1 |
| 021(A) | 1096301410 | Прокладка пробка | 2 |
| 047 | 1217790010 | Кольцо уплотнение, термостатический клапан | 1 |
| 071 | 1132620050 | Клапан в сборе предохранительный, масляный фильтр | 1 |
| 076(A) | 0281810900 | Болт масляный фильтр | 4 |
| 076(A) | 0281810000 | Болт масляный фильтр | 4 |
| 076(A) | 0281510000 | Болт масляный фильтр | 4 |
| 076(B) | 0281810500 | Болт масляный фильтр | 4 |
| 076(B) | 0281510500 | Болт масляный фильтр | 4 |
| 100 | 9992023140 | Пробка масляный радиатор | 2 |
| 100 | 8980429440 | Пробка масляный радиатор | 2 |
| 100 | 9098621560 | Пробка масляный радиатор | 2 |
| 102 | 1217003192 | Радиатор в сборе масляный | 1 |
| 102 | 1217003251 | Радиатор в сборе масляный | 1 |
| 102 | 8976047155 | Радиатор в сборе масляный | 1 |
| 103(A) | 0281810300 | Болт масляный радиатор | 17 |
| 103(A) | 0281510300 | Болт масляный радиатор | 17 |
| 103(B) | 8943445401 | Болт масляный радиатор | 8 |
| 103(C) | 0281860110 | Болт масляный радиатор | 1 |
| 103(C) | 0281560110 | Болт масляный радиатор | 1 |
| 110 | 1217210922 | Корпус корпус, масляный радиатор | 1 |
| 110 | 1217210917 | Корпус корпус, масляный радиатор | 1 |
| 111 | 1217230471 | Коре масляный радиатор | 1 |
| 111 | 1217230531 | Коре масляный радиатор | 1 |
| 111 | 8976066431 | Коре масляный радиатор | 1 |
| 114 | 1217290861 | Пластина баффле, масляный радиатор | 1 |
| 115 | 0912501100 | Гайка элемент | 4 |
| 115 | 0911501100 | Гайка элемент | 4 |
| 115 | 0911801100 | Гайка элемент | 4 |
| 132 | 1132192720 | Пробка партиал масляный фильтр | 1 |
| 132 | 1132193470 | Пробка партиал масляный фильтр | 1 |
| 175 | 1096300870 | Прокладка дренажный | 1 |
| 196 | 1217700040 | Термостат масляный радиатор | 1 |
| 196 | 1217700100 | Термостат масляный радиатор | 1 |
| 197 | 1096234190 | Прокладка термостат | 1 |
| 198 | 1217260532 | Соединение термостат | 1 |
| 199 | 0208010350 | Болт соединение, термостат | 2 |
| 199 | 0501410350 | Болт соединение, термостат | 2 |
| 199 | 0506410350 | Болт соединение, термостат | 2 |
| 202 | 9099147010 | Шланг водяной, водяной дренажный | 1 |
| 265 | 1132112161 | Корпус масляный фильтр | 1 |
| 265 | 1132112842 | Корпус масляный фильтр | 1 |
| 269 | 1132340050 | Шайба элемент, масляный фильтр | 1 |
| 269 | 1132340070 | Шайба элемент, масляный фильтр | 1 |
| 280(A) | 1132100382 | Корпус в сборе масляный фильтр | 1 |
| 280(B) | 1132112171 | Корпус в сборе масляный фильтр | 1 |
| 280(B) | 1132112830 | Корпус в сборе масляный фильтр | 1 |
| 280(C) | 1132112820 | Корпус в сборе масляный фильтр | 1 |
| 281 | 1132112061 | Крышка масляный фильтр | 1 |
| 282(A) | 1096235480 | Прокладка корпус TO корпус | 1 |
| 282(A) | 1096236430 | Прокладка корпус TO корпус | 1 |
| 282(B) | 1096235520 | Прокладка корпус TO корпус | 1 |
| 282(B) | 1096236440 | Прокладка корпус TO корпус | 1 |
| 284(A) | 1132192811 | Болт центральный, масляный фильтр | 1 |
| 284(A) | 1132193480 | Болт центральный, масляный фильтр | 1 |
| 284(A) | 8981931840 | Болт центральный, масляный фильтр | 1 |
| 284(B) | 1132310750 | Болт центральный, масляный фильтр | 1 |
| 284(B) | 1132193490 | Болт центральный, масляный фильтр | 1 |
| 287(A) | 1096235490 | Прокладка центральный болт | 1 |
| 287(A) | 1096236470 | Прокладка центральный болт | 1 |
| 287(B) | 1096235510 | Прокладка центральный болт | 1 |
| 287(B) | 1096236480 | Прокладка центральный болт | 1 |
| 288(B) | 1132192720 | Пробка масляный дренажный | 1 |
| 288(B) | 1132193460 | Пробка масляный дренажный | 1 |
| 290 | 1096235500 | Прокладка пробка, масляный дренажный | 2 |
| 290 | 1096236450 | Прокладка пробка, масляный дренажный | 1 |
| 290 | 1096236460 | Прокладка пробка, масляный дренажный | 1 |
| 292(A) | 1095803870 | Пружина элемент | 1 |
| 292(A) | 1095805620 | Пружина элемент | 1 |
| 292(B) | 1095804840 | Пружина элемент | 1 |
| 292(B) | 1095805630 | Пружина элемент | 1 |
| 292(C) | 1132630070 | Пружина элемент | 1 |
| 321(A) | 1096234780 | Прокладка масляный фильтр TO C/BL | 1 |
| 321(B) | 1096234790 | Прокладка масляный фильтр TO C/BL | 3 |
| 338 | 1132008634 | Фильтр в сборе масляный партиал | 1 |
| 338 | 1132009903 | Фильтр в сборе масляный партиал | 1 |
| 380 | 1096600111 | Разъём водяной | 1 |
| 390 | 1132112181 | Корпус масляный фильтр, партиал | 1 |
| 390 | 1132112850 | Корпус масляный фильтр, партиал | 1 |
| 444(A) | 1217290931 | Прокладка элемент TO корпус | 2 |
| 444(A) | 8976066400 | Прокладка элемент TO корпус | 2 |
| 444(B) | 8976066410 | Прокладка элемент TO корпус | 2 |
| 462 | 5097070041 | Зажим шланг, дренажный | 1 |
| 469(A) | 1096234780 | Прокладка масляный радиатор TO C/BL | 2 |
| 469(B) | 1096234790 | Прокладка масляный радиатор TO C/BL | 2 |
| 469(C) | 1112191860 | Прокладка масляный радиатор TO C/BL | 1 |
| 469(C) | 1112192050 | Прокладка масляный радиатор TO C/BL | 1 |
| 496(B) | 1132008627 | Фильтр в сборе масляный | 1 |
| 496(C) | 1132009894 | Фильтр в сборе масляный | 1 |
| 496(C) | 8981931821 | Фильтр в сборе масляный | 1 |
| 497 | 1137214963 | Трубка водяной дренажный | 1 |
| 498 | 0281810200 | Болт водяной трубка | 1 |
| 498 | 0281510200 | Болт водяной трубка | 1 |
| 499(A) | 1217290854 | Опора термостат | 1 |
| 499(B) | 1217290941 | Опора термостат | 1 |
| 500 | 9091606100 | Шайба PL, соединение | 2 |
| 501 | 9091505100 | Шайба LK, соединение | 2 |
| 502 | 1217220410 | Крышка термостат | 1 |
| 502 | 1217220400 | Крышка термостат | 1 |
| 503 | 1217290890 | Болт крышка | 4 |
| 503 | 8980147630 | Болт крышка | 4 |
| 503 | 0280508160 | Болт крышка | 4 |
| 504 | 1217290900 | Шайба PL, крышка | 4 |
| 506 | 9034866080 | Винт баффле | 10 |
| 506 | 1090300360 | Винт баффле | 10 |
| 506 | 8981978290 | Винт баффле | 10 |
| 507 | 1217290920 | Шайба LK, баффле | 10 |
| 508(A) | 1132601071 | Кхамбер в сборе SW, фильтр | 1 |
| 508(B) | 1132601131 | Кхамбер в сборе SW, фильтр | 1 |
| 508(C) | 1132601170 | Кхамбер в сборе SW, фильтр | 1 |
| 509 | 1096301140 | Прокладка SW | 1 |
| 509 | 8980134800 | Прокладка SW | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX300-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
